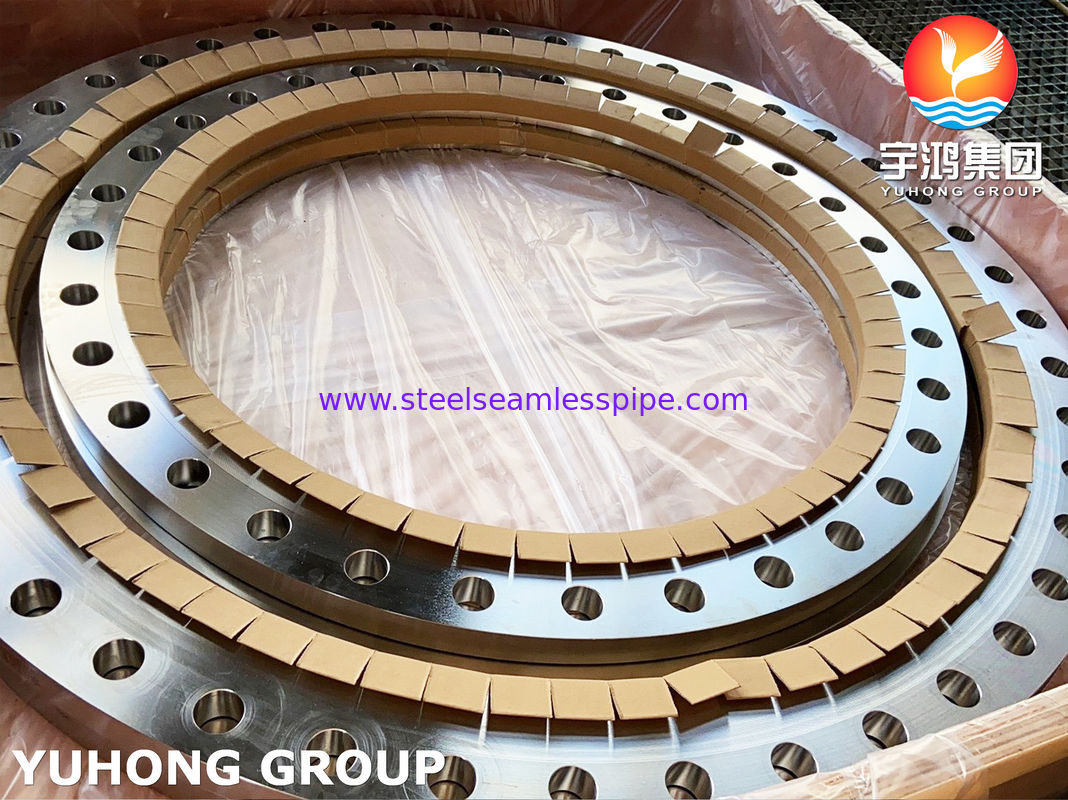

ΑΣTM A240 SS904L Πλάκα κατασκευασμένη με φλάντζη με επίπεδη όψη AWWA C207 και προσαρμοσμένες διαστάσεις

Η Φλάντζα Ολίσθησης Κατασκευασμένης Πλάκας ASTM A240 SS904L UNS N08904 με Επίπεδη Επιφάνεια κατασκευάζεται από πλάκα ανοξείδωτου χάλυβα 904L, με UNS N08904 / EN 1.4539 ως τις συνήθως αναφερόμενες ονομασίες υλικού της.

Σε αντίθεση με τις σφυρηλατημένες φλάντζες, αυτό το προϊόν παράγεται μέσω μιας διαδικασίας κατασκευής πλάκας, η οποία συνήθως περιλαμβάνει κοπή πλάκας, διαμόρφωση ή κατασκευή, συγκόλληση όπου απαιτείται και μηχανουργική κατεργασία ακριβείας. Αυτή η διαδρομή κατασκευής παρέχει ευελιξία για φλάντζες μεγάλης διαμέτρου, προσαρμοσμένες διαστάσεις και διαμορφώσεις μπουλονιών ειδικά για το έργο.

Η φλάντζα διαθέτει διαμόρφωση Ολίσθησης με Επίπεδη Επιφάνεια (FF) και είναι κατάλληλη για συνδέσεις με μπουλόνια σε χημικά, διεργασιακά και άλλα συστήματα σωληνώσεων διαβρωτικής χρήσης.

Οι φλάντζες AWWA C207 προορίζονται για σύνδεση με χαλύβδινους σωλήνες, εξαρτήματα, βαλβίδες ή άλλα παρελκόμενα σε υπηρεσία ύδρευσης. Το πρότυπο καθορίζει δύο γενικούς τύπους φλάντζας: φλάντζες ολίσθησης τύπου δακτυλίου (γνωστές και ως φλάντζες δακτυλίου ή φλάντζες πλάκας) και τυφλές φλάντζες. Και οι δύο είναι χαλύβδινες φλάντζες χωρίς λαιμό. Το πρότυπο παρέχει επίσης πρόσθετες πληροφορίες για τις διαστάσεις χαλύβδινων φλαντζών με λαιμό στο Παράρτημα Β.

Οι φλάντζες AWWA C207 ταξινομούνται σε τέσσερις κλάσεις σύμφωνα με τα όρια πίεσης λειτουργίας: Κλάση Β (86 psi), Κλάση D (175-150 psi), Κλάση Ε (275 psi) και Κλάση F (300 psi). Αυτά τα όρια πίεσης αφορούν συνθήκες και θερμοκρασίες συνηθισμένες στην υπηρεσία ύδρευσης.

Η φλάντζα ολίσθησης τοποθετείται πάνω στον συνδεόμενο σωλήνα πριν από τη συγκόλληση. Η εσωτερική διάμετρος κατασκευάζεται σύμφωνα με την εξωτερική διάμετρο του σωλήνα και τη καθορισμένη διαμόρφωση τοιχώματος.

Τυπικές παράμετροι διαστάσεων περιλαμβάνουν:

• Ονομαστικό Μέγεθος
• Εξωτερική Διάμετρος Φλάντζας
• Εσωτερική Διάμετρος
• Πάχος Φλάντζας
• Διάμετρος Κύκλου Μπουλονιών
• Διάμετρος Οπής Μπουλονιού
• Αριθμός Οπών Μπουλονιών
• Μήκος Λαιμού
• Επιπεδότητα Επιφάνειας
• Φινίρισμα Επιφάνειας

Οι διαστάσεις μπορούν να κατασκευαστούν σύμφωνα με τα σχέδια του έργου ή τις ισχύουσες απαιτήσεις διαστάσεων φλάντζας.

• Η Επίπεδη Επιφάνεια (FF) σχεδίαση παρέχει μια επίπεδη επιφάνεια έδρασης φλάντζας σε όλη την επιφάνεια της φλάντζας
• Η διαμόρφωση FF πρέπει να επιλέγεται μαζί με συμβατές φλάντζες, φλάντζες και συστήματα μπουλονιών για να διασφαλιστεί η σωστή συναρμολόγηση της σύνδεσης

• Σωληνώσεις Χημικών Διεργασιών
• Συστήματα Μεταφοράς Οξέων
• Συστήματα Αποθήκευσης Χημικών
• Επεξεργασία Φωσφορικού Οξέος
• Εξοπλισμός Διεργασιών Θειικού Οξέος
• Επεξεργασία Λιπασμάτων
• Εξοπλισμός Χαρτοπολτού και Χαρτιού
• Συστήματα Αφαλάτωσης
• Σωληνώσεις Θαλάσσιων Διεργασιών
• Εξοπλισμός Διαβρωτικών Διεργασιών
• Βιομηχανική Επεξεργασία Νερού

• Δεξαμενές Αποθήκευσης Χημικών
• Δοχεία Διεργασιών
• Γραμμές Μεταφοράς Οξέων
• Σωληνώσεις Διεργασιών Μεγάλης Διαμέτρου
• Συστήματα Χημικών Διεργασιών
• Εναλλάκτες Θερμότητας
• Αντλίες
• Βαλβίδες
• Εξοπλισμός Ανάμιξης
• Συστήματα Αποθήκευσης και Μεταφοράς

Το SS904L δεν πρέπει να θεωρείται καθολική αντικατάσταση του 316L. Η επιλογή πρέπει να βασίζεται στην πραγματική χημεία της διεργασίας, τη θερμοκρασία και τον μηχανισμό διάβρωσης.
