ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΣΥΓΚΟΛΛΗΣΗΣ ΑΚΡΗΣ, ASTM A420 WPL 6/WPL3, ASTM A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΓΡΑΜΜΏΝ ΣΩΛΉΝΩΝ WPHY70

ASTM A420 WPL 6/WPL3, ASTM A860 WPHY42, WPHY46, WPHY 52, WPHY 60, WPHY 65, WPHY70 ΓΙΑ ΤΗΝ ΕΦΑΡΜΟΓΉ PIPLINE

Κατηγορία & ΒΑΡΟΣ πίεσης:
SCH100, SCH 120, SCH140, SCH 160, XXS,
Max.WT 100mm

Προδιαγραφή κατασκευής:
ΜΒ 12459, GB/T 13401, SH3408, SH3409, ASME/ANSI B16.9, JIS Β 2311, DIN2617/2616/2615, EN10253…

Τύπος

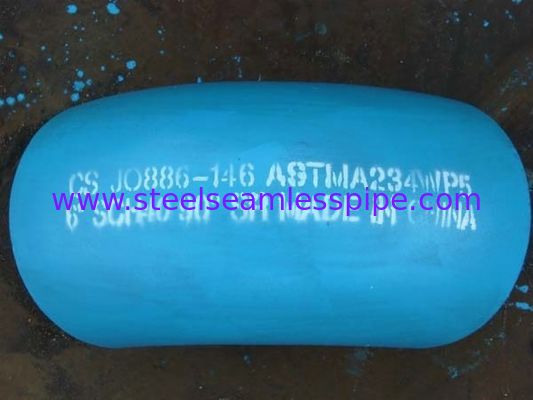

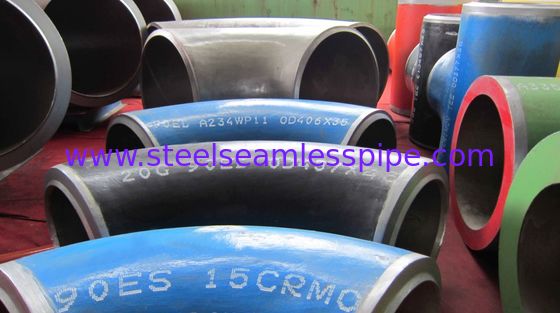

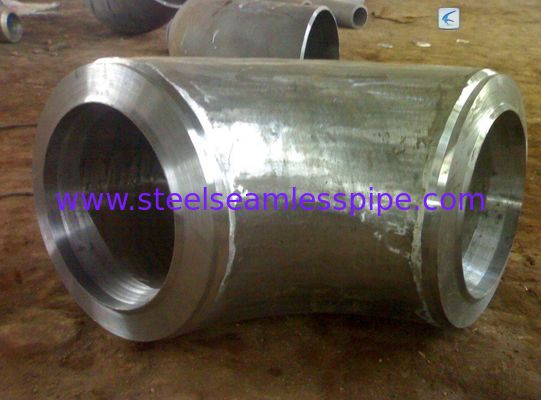

- (SMLS ή ενωμένος στενά) αγκώνας, 45°, 90°, LR, SR

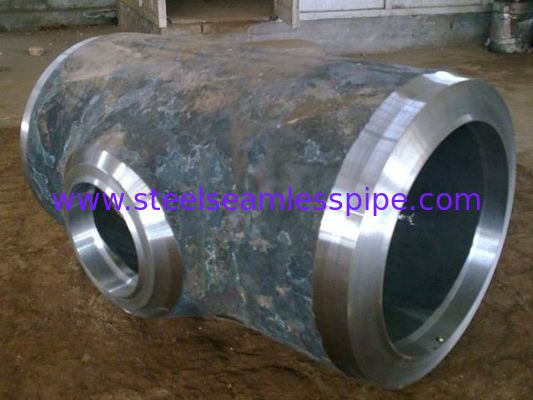

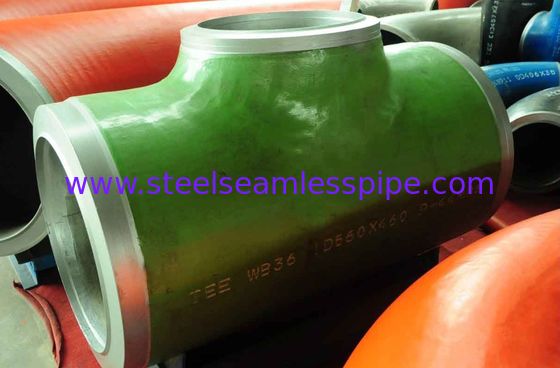

- (SMLS ή ενωμένος στενά) γράμμα Τ
- (SMLS ή ενωμένος στενά) μειωτής
- ΚΑΠ

Υλικά:
Διπλός χάλυβας:  ASTM A815 S31803, 2205, S32750, S32760
Ανοξείδωτο: ASTM A403-WP304, WP304L, WP304H, WP316, WP316L, WP321, WP321H, WP347H, WP317,
Χαμηλής θερμοκρασίας χάλυβας: ASTM A420-WPL6, WPL3,
Χάλυβας άνθρακα: ASTM A234-WPB, WPC,

Χάλυβας κραμάτων: ASTM A234-WP11, WP22, WP91

OD:
Άνευ ραφής DN15 (1/2' «) - DN600 (32» «)
Ενωμένο στενά DN450 (18 " «) - DN3000 (120» «)

Πρότυπα τοποθετήσεων σωληνώσεων

Με τη γρήγορη επέκταση στο σφαιρικό εμπόριο, η τυποποίηση των διάφορων προϊόντων έχει γίνει μια ουσιαστική απαίτηση. Τα πρότυπα που δίνονται στα διάφορα προϊόντα συμβάλλουν σημαντικά προς την αύξηση του διεθνούς εμπορίου που γεφυρώνει στη συνέχεια το ποιοτικό χάσμα μεταξύ των κατασκευαστών, των παραγωγών και των αγοραστών των διαφορετικών εθνών. Στις τοποθετήσεις σωληνώσεων επίσης, τα πρότυπα διαδραματίζουν έναν ζωτικής σημασίας ρόλο. Η κατασκευή και η εγκατάσταση των τοποθετήσεων σωληνώσεων ρυθμίζονται στενά από τα διάφορους πρότυπα και τους κώδικες.
Η ακεραιότητα των τοποθετήσεων σωληνώσεων και των φλαντζών στο σύστημα σωληνώσεων εξαρτάται από τις διάφορες αρχές που χρησιμοποιούνται στο σχέδιο, την κατασκευή και τη συντήρηση του ολόκληρου συστήματος. Τα συστατικά των τοποθετήσεων σωληνώσεων γίνονται στα διαφορετικά υλικά, σε ποικίλους τύπους και μεγέθη και ως εκ τούτου πρέπει να κατασκευαστεί σύμφωνα με τα κοινά εθνικά πρότυπα ή σύμφωνα με το ιδιόκτητο στοιχείο των κατασκευαστών. Μερικοί κατασκευαστές χρησιμοποιούν επίσης τα εσωτερικά πρότυπα σωληνώσεών τους που βασίζονται στα πρότυπα εθνικού και τομέα της βιομηχανίας.

Διαφορά μεταξύ «των προτύπων» και «των κωδίκων»:
Οι κώδικες σωληνώσεων υπονοούν τις απαιτήσεις του σχεδίου, επεξεργασία, χρήση των υλικών, των δοκιμών και της επιθεώρησης του διάφορου σωλήνα και του συστήματος σωληνώσεων. Καθορίζει μια περιορισμένη αρμοδιότητα από τον κώδικα. Αφ' ετέρου, τα πρότυπα σωληνώσεων υπονοούν τους κανόνες σχεδίου και κατάρτισης εφαρμογής και τις απαιτήσεις για τις τοποθετήσεις σωληνώσεων όπως τους προσαρμοστές, τις φλάντζες, τα μανίκια, τους αγκώνες, την ένωση, τα γράμματα Τ, τις βαλβίδες κ.λπ. Όπως έναν κώδικα, επίσης καθορίζει ένα περιορισμένο πεδίο από τα πρότυπα.

Παράγοντες που έχουν επιπτώσεις στα πρότυπα:
«Τα πρότυπα» στις τοποθετήσεις σωληνώσεων είναι βασισμένα σε ορισμένους παράγοντες όπως ως εξής:

• Εκτιμήσεις πίεση-θερμοκρασίας
• Μέγεθος
• Σχέδιο
• Επιστρώματα
• Υλικά
• Χαρακτηρισμός
• Συνδέσεις τελών
• Διαστάσεις και ανοχές
• Πέρασμα κλωστής σε βελόνα
• Σχέδιο μυτερό κ.λπ.

Τύποι προτύπων τοποθετήσεων σωληνώσεων:
Μερικά ευρέως χρησιμοποιημένα πρότυπα τοποθετήσεων σωληνώσεων είναι τα ακόλουθα:

1. Ansi: Το αμερικανικό εθνικό ίδρυμα προτύπων
   Το Ansi είναι ιδιωτική, μη κερδοσκοπική οργάνωση. Η κύρια λειτουργία της είναι να διαχειριστεί και να συντονίσει το σύστημα αξιολόγησης της ΑΜΕΡΙΚΑΝΙΚΩΝ εθελοντικό τυποποίησης και συμμόρφωσης. Παρέχει ένα φόρουμ για την ανάπτυξη των αμερικανικών εθνικών προτύπων. Το Ansi ορίζει τους «αριθμούς προγράμματος». Αυτοί οι αριθμοί ταξινομούν τα πάχη τοίχων για τις διαφορετικές χρήσεις πίεσης.
2. ASME: Αμερικανική κοινωνία για τους μηχανικούς μηχανικούς
   Αυτό είναι μια από τις φημισμένες οργανώσεις στον κόσμο που αναπτύσσει τους κώδικες και τα πρότυπα. Ο αριθμός προγράμματος για την τοποθέτηση σωληνώσεων αρχίζει από ASME/ANSI B16. Οι διάφορες ταξινομήσεις των προτύπων ASME/ANSI B16 για τις διαφορετικές τοποθετήσεις σωληνώσεων είναι οι ακόλουθες:
   • ASME/ANSI B16.1 - 1998 - φλάντζες σωλήνων χυτοσιδήρου και βαλμένες φλάντζα συναρμολογήσεις
   • ASME/ANSI B16.3 - 1998 - κοχλιοτομημένα εξαρτήματα ελατού σιδήρου
   • ASME/ANSI B16.4 - 1998 - κοχλιοτομημένα εξαρτήματα χυτοσιδήρου
   • ASME/ANSI B16.5 - 1996 - φλάντζες σωλήνων και βαλμένες φλάντζα συναρμολογήσεις
   • ASME/ANSI B16.11 - 2001 - σφυρηλατημένες συναρμολογήσεις χάλυβα, υποδοχή-συγκόλληση και κοχλιοτομημένος
   • ASME/ANSI B16.14 - 1991 - σιδηρούχα βουλώματα, δακτύλιοι και Locknuts σωλήνων με τα νήματα σωλήνων
   • ASME/ANSI B16.15 - 1985 (R1994) - χυτά κοχλιοτομημένα χαλκός εξαρτήματα
   • ASME/ANSI B16.25 - 1997 - άκρες Buttwelding
   • ASME/ANSI B16.36 - 1996 - φλάντζες κ.λπ. στομίων.
3. ASTM διεθνές: Αμερικανική κοινωνία για τη δοκιμή και τα υλικά
   Αυτό είναι μια από τις μεγαλύτερες εθελοντικές οργανώσεις ανάπτυξης προτύπων στον κόσμο. Ήταν γνωστό αρχικά ως αμερικανική κοινωνία για τη δοκιμή και τα υλικά (ASTM). Αυτό είναι φημισμένη επιστημονική και τεχνική οργάνωση που αναπτύσσει και δημοσιεύει τα εθελοντικά πρότυπα βάσει των υλικών, των προϊόντων, των συστημάτων και των υπηρεσιών. Αυτό είναι ένα εμπιστευμένο όνομα για τα πρότυπα. Τα πρότυπα που καλύπτονται από αυτήν την οργάνωση καλύπτουν τους διάφορους τύπους σωλήνων, τους σωλήνες και τις συναρμολογήσεις, ειδικά φιαγμένους από μέταλλο, για την υψηλής θερμοκρασίας υπηρεσία, η συνηθισμένη χρήση και οι ειδικές εφαρμογές όπως την πυροπροστασία. Τα πρότυπα ASTM δημοσιεύονται σε 16 τμήματα που αποτελούνται από 67 όγκους.
4. : Εδώ, «το Α» αντιπροσωπεύει στάσεις στρατού και τις «Ν» για το ναυτικό
   Πρότυπα σχεδιάστηκαν αρχικά για τις ΗΠΑ στρατιωτικές. Όποτε, μια τοποθέτηση σωληνώσεων είναι συναρμολογήσεις, σημαίνει ότι οι συναρμολογήσεις μετριούνται σχετικά με την εξωτερική διάμετρο των συναρμολογήσεων, δηλ., στις αυξήσεις 1/16 ίντσας. Παραδείγματος χάριν, 4 που εγκαθιστούν σημαίνουν μια συναρμολόγηση με μια εξωτερική διάμετρο του περίπου 4/16» ή ¼». Πρόκειται να διαπιστωθεί ότι η προσέγγιση είναι σημαντική επειδή μια εξωτερική διάμετρος δεν είναι μια άμεση τακτοποίηση με ένα ισοδύναμο NPT νήμα.
5. BSP: Βρετανικός τυποποιημένος σωλήνας
   BSP είναι τα ΒΡΕΤΑΝΙΚΆ πρότυπα για τις τοποθετήσεις σωληνώσεων. Αυτό αναφέρεται σε μια οικογένεια των τυποποιημένων τύπων νημάτων βιδών για τη διασύνδεση και τη σφράγιση των ακρών σωλήνων με το ζευγάρωμα έναν εξωτερικού (αρσενικό) με ένα εσωτερικό (θηλυκό) νήμα. Αυτό έχει υιοθετηθεί διεθνώς. Είναι επίσης γνωστό ως βρετανικά τυποποιημένα κωνικά σπειρώματα το (BSPT) σωλήνων ή βρετανικά τυποποιημένα παράλληλα (ευθέα) νήματα σωλήνων (BSPP). Ενώ το BSPT επιτυγχάνει τις σφιχτές ενώσεις πίεσης από τα νήματα μόνο, το BSPP απαιτεί ένα σφραγίζοντας δαχτυλίδι.
6. DIN: Deutsches Institut für Normung
   Αυτό αναφέρεται στο βιομηχανικούς σωλήνα, το σωλήνα και τα πρότυπα και τις προδιαγραφές συναρμολογήσεων από το DIN, Deutsches Institut für Normung που στα αγγλικά μέσα το γερμανικό ίδρυμα για την τυποποίηση. Το DIN είναι η γερμανική εθνική οργάνωση για την τυποποίηση και είναι σώμα μελών του ISO για εκείνη την χώρα.
   Τυποποιημένος προσδιορισμός DIN
   Ο προσδιορισμός προτύπων DIN παρουσιάζει προέλευσή του όπου # συμβολίζει έναν αριθμό:
   • DIN #: Χρησιμοποιημένος για τα γερμανικά πρότυπα που έχουν κυρίως την εσωτερική σημασία ή σχεδιασμένος ως αρχικό βήμα προς τη διεθνή θέση.
   • DIN EN #: Χρησιμοποιημένος για τη γερμανική έκδοση των ευρωπαϊκών προτύπων.
   • DIN ISO #: Χρησιμοποιημένος για τη γερμανική έκδοση των προτύπων του ISO.
   • DIN Ο EN ISO #: Χρησιμοποιημένος εάν τα πρότυπα έχουν υιοθετηθεί επίσης ως ευρωπαϊκά πρότυπα.
7. Μέγεθος εξόρμησης (-)
   Το μέγεθος εξόρμησης είναι τα πρότυπα που χρησιμοποιούνται για να αναφερθούν στην εσωτερική διάμετρο μιας μάνικας. Αυτό δείχνει το μέγεθος από έναν διψήφιο αριθμό που αντιπροσωπεύει τη σχετική ταυτότητα στα sixteenths μιας ίντσας. Αυτό χρησιμοποιείται επίσης εναλλακτικά με τις συναρμολογήσεις. Παραδείγματος χάριν, μια συναρμολόγηση εξόρμησης «8» σημαίνει 8 κατάλληλος. Ένας τυποποιημένος οδηγός μανικών δίνεται κατωτέρω:

Φλάντζες: Εκτιμήσεις στις κατηγορίες και τους αριθμούς το (PN) πίεσης

1. Κατηγορία φλαντζών	150	300	600	900	1500	2500
   Αριθμός πίεσης φλαντζών, PN	20	50	100	150	250	420

2. ISO: Διεθνής οργανισμός για την τυποποίηση
   Ο ISO είναι ο βιομηχανικοί σωλήνας, ο σωλήνας και τα πρότυπα και οι προδιαγραφές συναρμολογήσεων από το διεθνή οργανισμό για την τυποποίηση. Τα πρότυπα του ISO είναι αριθμημένα. Έχουν το σχήμα ως εξής:
   «ISO [/IEC] [ΕΊΝΑΙ] nnnnn [: yyyy] τίτλος» όπου
   nnnnn: τυποποιημένος αριθμός
   yyyy: έτος που δημοσιεύεται, και
   Τίτλος: περιγράφει το θέμα
3. JIS: Ιαπωνικά βιομηχανικά πρότυπα
   Αυτά είναι τα ιαπωνικά βιομηχανικά πρότυπα ή τα πρότυπα που χρησιμοποιούνται για τις βιομηχανικές δραστηριότητες στην Ιαπωνία για το σωλήνα, το σωλήνα και τις συναρμολογήσεις και που δημοσιεύονται μέσω των ιαπωνικών ενώσεων προτύπων.
4. NPT: Εθνικό νήμα σωλήνων
   Το εθνικό νήμα σωλήνων είναι τυποποιημένα ευθέα (NPS) νήματα ΗΠΑ ή για τα κωνικά (NPT) σπειρώματα. Αυτά είναι τα δημοφιλέστερα αμερικανικά πρότυπα για τις τοποθετήσεις σωληνώσεων. NPT οι συναρμολογήσεις είναι βασισμένες στην εσωτερική διάμετρο το (ID) της τοποθέτησης σωληνώσεων.
