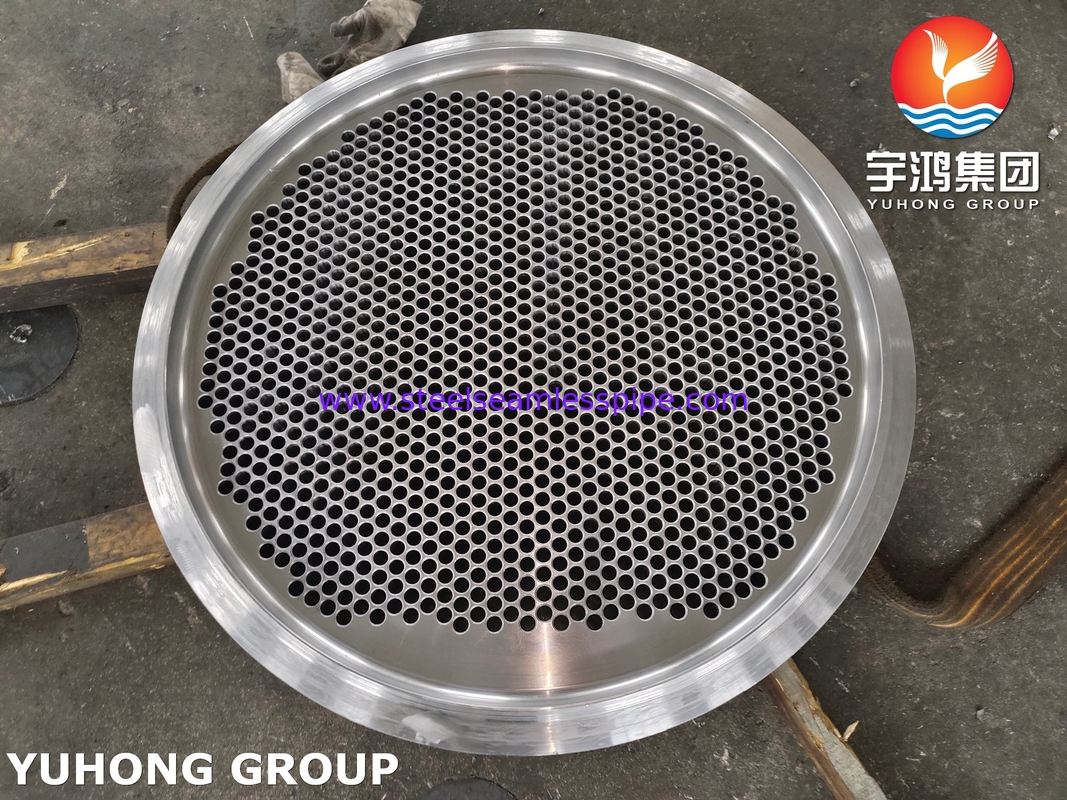

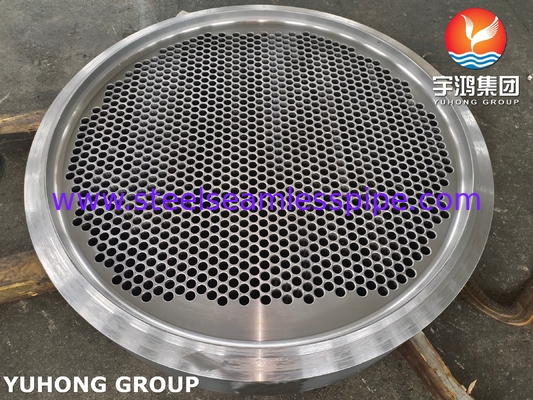

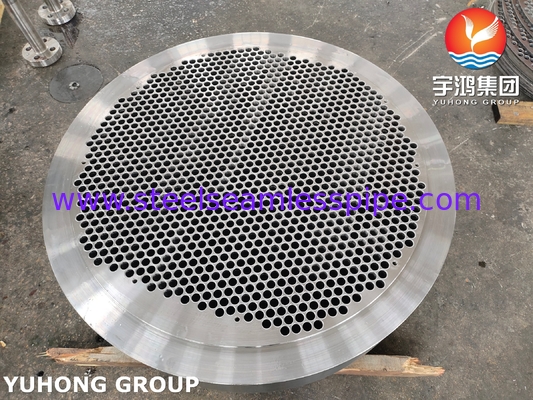

Εικόνα σωλήνα για εναλλάκτη θερμότητας ASME SA266 Gr.2N σύμφωνα με την ASME Sec VIII

Εικόνα σωλήνα για εναλλάκτη θερμότητας ASME SA266 Gr.2N σύμφωνα με την ASME Sec VIII

Τι είναι η προδιαγραφή ASME SA266 Gr.2N;

Η προδιαγραφή ASME SA-266 Gr.2N καλύπτει τα πλαστικά χάλυβα άνθρακα που χρησιμοποιούνται σε δοχεία πίεσης και ανταλλακτές θερμότητας, ιδίως για φύλλα σωλήνων.Αυτό το υλικό χρησιμοποιείται ευρέως σε ανταλλακτές θερμότητας με κέλυφος και σωλήνα, συμπυκνωτές και λέβητες λόγω των καλών μηχανικών ιδιοτήτων, της συγκόλλησης και της οικονομικής απόδοσης.

Η ονομασία "2N" υποδηλώνει ότι το υλικό παρέχεται σε κανονική θερμική επεξεργασία, γεγονός που ενισχύει την αντοχή και την αντοχή του σε σύγκριση με μη κανονικές ποιότητες.

Χημική σύνθεση (ASME SA-266 Gr.2N)

Μηχανικές ιδιότητες

Θερμική επεξεργασία

Ομαλοποιημένη (N) για να βελτιωθεί η δομή του κόκκου και να βελτιωθούν οι μηχανικές ιδιότητες.

Προαιρετική θερμική επεξεργασία μετά την συγκόλληση (PWHT) εάν πραγματοποιείται συγκόλληση.

Για ποιο λόγο χρησιμοποιείται το SA-266 Gr.2N για τα φύλλα σωλήνων των ανταλλακτών θερμότητας;

Πλεονεκτήματα

Κόστος-αποτελεσματικότητα ∙ Πιο οικονομικό από τα φύλλα σωλήνων από ανοξείδωτο χάλυβα ή κράμα νικελίου.

Καλή συγκόλληση συμβατό με κοινές τεχνικές συγκόλλησης (SMAW, GTAW, SAW).

Συμμόρφωση με τον κώδικα ASME ️ πληροί τον κώδικα ASME για τις λέβητες και τα δοχεία υπό πίεση (BPVC), τμήμα VIII για τα δοχεία υπό πίεση.

Μέτρια αντοχή στη διάβρωση ∆ιορθωτικό για μη σοβαρά περιβάλλοντα όταν συντηρείται σωστά.

Περιορισμοί

Δεν χρησιμοποιείται για λειτουργία υψηλής διαβρωτικότητας ∙ Απαιτεί επικάλυψη ή επικάλυψη εάν εκτίθεται σε όξινα/επιθετικά μέσα.

Περιορισμένη Χρήση Υψηλών Θερμοκρασιών Μαξ συνιστώμενη θερμοκρασία: ~ 400°C (750°F).

Κίνδυνος γαλβανικής διάβρωσης: Εάν συνδυάζονται με σωλήνες από ανοξείδωτο χάλυβα ή κράμα νικελίου (π.χ. UNS N08810), μπορεί να απαιτηθεί απομόνωση ή προστασία από καθοδικές ίνες.

Σχεδιασμός και κατασκευή των φύλλων σωλήνων

Κώδικες και πρότυπα σχεδιασμού

Το όργανο αυτό μπορεί να χρησιμοποιείται για την κατασκευή υλικών που δεν είναι κατασκευασμένα για την κατασκευή υλικών που δεν είναι κατασκευασμένα για την κατασκευή υλικών.

ΤΕΜΑ (Εταιρεία κατασκευαστών σωληνωτών ανταλλακτικών) για τα μοτίβα τρυπών και τις ανοχές.

Μέθοδοι στερέωσης σωλήνων σε φύλλα σωλήνων

Εργαλεία και έλεγχος ποιότητας

Ακριβής τρύπανση Διάμετρος τρύπας, γωνία και ευθυγράμμιση πρέπει να πληρούν τα πρότυπα TEMA.

Μη καταστροφική δοκιμή (NDT) ∆ δοκιμή υπερήχων (UT), διείσδυσης βαφής (PT) ή ακτινογραφία (RT) για επιθεώρηση συγκόλλησης.

Επιφανειακό φινίρισμα: Η ομαλή μηχανική επεξεργασία μειώνει τον κίνδυνο διάσπασης.

Κοινή εφαρμογή των φύλλων σωλήνων SA-266 Gr.2N

Πετρέλαιο και φυσικό αέριο

Ηλεκτρικοί σταθμοί ∆ Κονδονιστές και θερμαντήρες νερού τροφοδοσίας.

Χημική επεξεργασία ∆ ανταλλακτές μέτριας θερμοκρασίας.

Συστήματα κλιματισμού και κλιματισμού

Εναλλακτικά υλικά για τα φύλλα σωλήνων

Εάν η SA-266 Gr.2N δεν είναι κατάλληλη, εξετάστε:

SA-266 Gr.3 (ατσάλι άνθρακα υψηλότερης αντοχής).

SA-516 Gr.70 (χάλυβας δοχείων υπό πίεση).

Ατσάλι από ανοξείδωτο χάλυβα (SA-240 Τύπος 304/316)

Πλασμένα φύλλα σωλήνων (SA-263/SA-264) Ατσάλι άνθρακα με επικάλυψη από ανοξείδωτο/νικέλιο.

Το φύλλο σωλήνων ASME SA-266 Gr.2N είναι μια αξιόπιστη και οικονομική επιλογή για τους εναλλάκτες θερμότητας μέτριας πίεσης και θερμοκρασίας.και κατασκευή εξασφαλίζουν μακροπρόθεσμη απόδοση.
