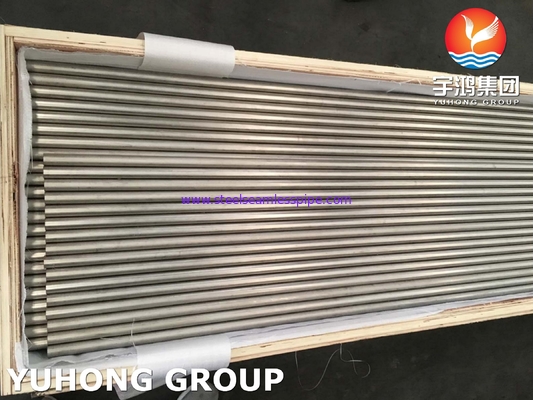

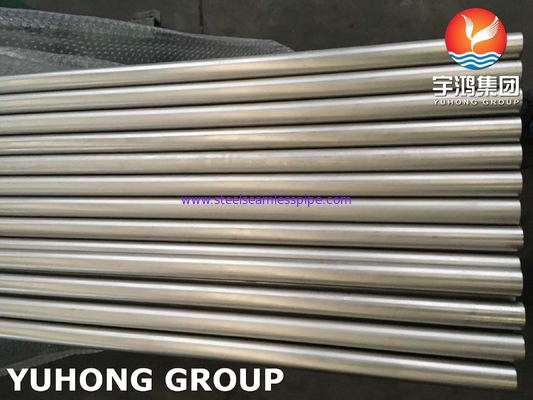

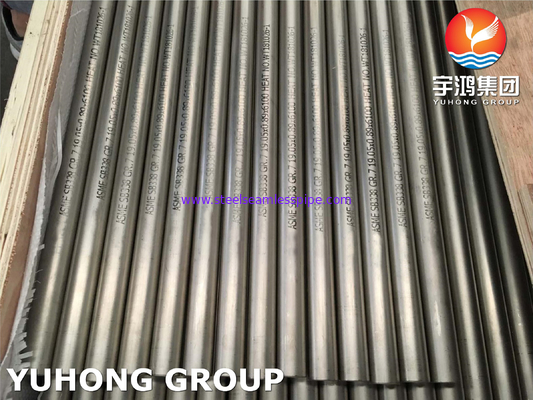

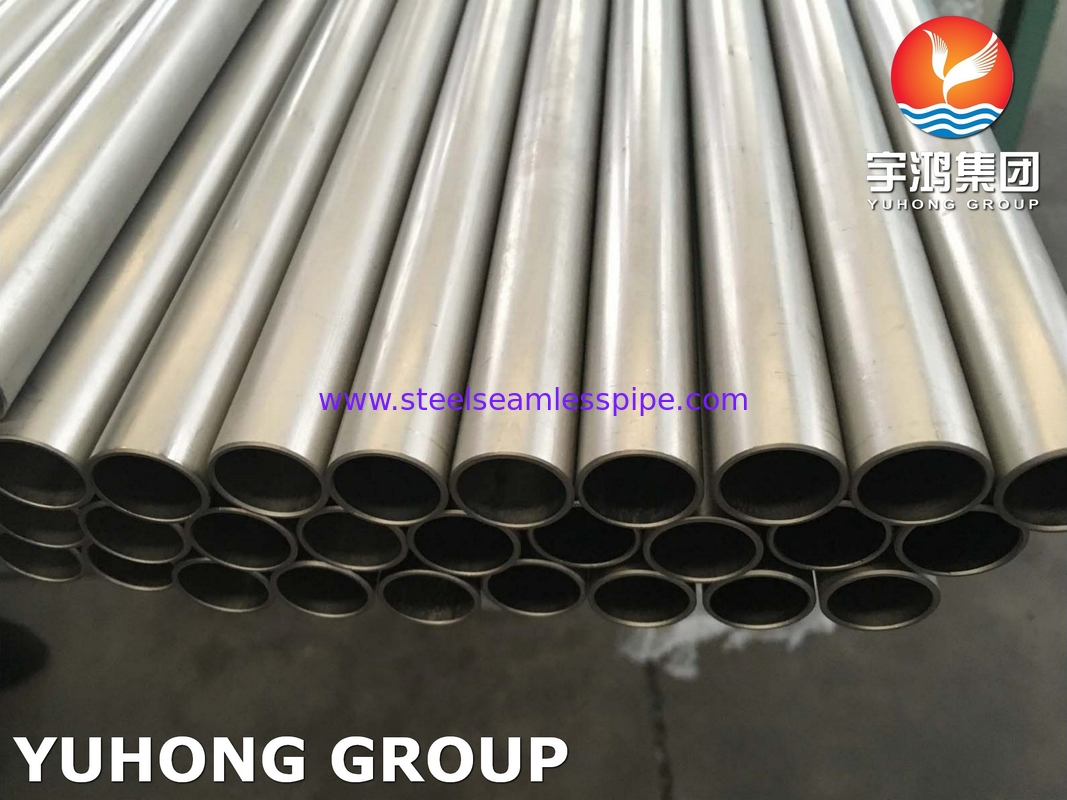

ASME SB338 GR.7 / UNS R52400 Χωρίς συγκόλληση σωλήνας ανταλλακτήρα θερμότητας από κράμα τιτανίου
Σύνοψη:
Οι σωλήνες τιτανίου κλάσης 7 κατασκευάζονται κυρίως από κράμα τιτανίου κλάσης 7, το οποίο αποτελείται από υψηλό ποσοστό καθαρού τιτανίου (περίπου 99,5%) και μικρή ποσότητα παλλαδίου.Η προσθήκη παλλαδίου ενισχύει την αντοχή στη διάβρωση και παρέχει βελτιωμένη αντοχή σε σύγκριση με άλλες εμπορικά καθαρές κλάσεις τιτανίου.
Οι σωλήνες τιτανίου βαθμού 7 προσφέρουν εξαιρετική αντοχή στη διάβρωση, ιδιαίτερα σε επιθετικά περιβάλλοντα όπως το θαλασσινό νερό, τα διαλύματα αλατιού και ορισμένα οξέα.Η παρουσία παλλαδίου στο κράμα αυξάνει την αντοχή του στη διάβρωση, καθιστώντας το κατάλληλο για εφαρμογές όπου αναμένεται έκθεση σε διαβρωτικά μέσα.
Αν και το τιτάνιο βαθμού 7 δεν είναι τόσο ισχυρό όσο ορισμένα από τα κράματα τιτανίου, εξακολουθεί να παρουσιάζει καλές ιδιότητες αντοχής, καθιστώντας το Gr.7 σωλήνες τιτανίου κατάλληλοι για εφαρμογές όπου η αντοχή και η αντοχή στη διάβρωση είναι απαραίτητεςΟι μηχανικές ιδιότητες μπορούν να διαφέρουν ανάλογα με τη διαδικασία παραγωγής και τη θερμική επεξεργασία.
Οι σωλήνες τιτανίου της κατηγορίας 7 βρίσκουν εφαρμογές σε διάφορες βιομηχανίες, συμπεριλαμβανομένης της χημικής επεξεργασίας, της υπεράκτιας και θαλάσσιας, της αεροδιαστημικής, του πετρελαίου και του φυσικού αερίου και της ιατρικής.Συσσωρευτές, εγκαταστάσεις αφαλάτωσης, συστήματα ψύξης θαλασσινού νερού, χημικοί αντιδραστήρες και ιατρικά εμφυτεύματα.
Ειδικότητα:
| Προδιαγραφές |
ASME SB338 & Το ισοδύναμο πρότυπο ASTM, DIN & EN. |
| Αξιολογίες |
- Γκρι.7 |
| Τύπος |
Σωλήνες χωρίς ραφή U-bend & Straight |
| Εξωτερική διάμετρος |
1/4' έως 2' ή σε ειδικό μέγεθος |
| Δάχος τοίχου |
Οδηγία 2009/72/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2009, για την τροποποίηση της οδηγίας 2008/57/ΕΚ σχετικά με την προστασία των καταναλωτών από την τρομοκρατία (ΕΕ L 347 της 20.12.2009, σ. 1). |
| Διάρκεια |
Μέχρι 6 μέτρα, με προσαρμοσμένο μήκος |
| Προϋποθέσεις παράδοσης |
Λύσιμο αναψυγμένο και αχλάδια |
| Τελικά |
Καθαρό άκρο, κούτσουρο άκρο |
| Άλλες δοκιμές |
Ανάλυση προϊόντων,Δοκιμαστικό ρεύμα, υδροστατικό, υπερηχογράφημα.Δοκιμή επίπεδησης, δοκιμή σκληρότητας, δοκιμή εφελκυσμού κλπ. |
| Διάσταση |
Όλες οι σωλήνες και σωλήνες κατασκευάζονται και ελέγχονται / δοκιμάζονται σύμφωνα με τα σχετικά πρότυπα, συμπεριλαμβανομένων των ASTM και ASME |
| Συσκευή |
Κουτί από αντισυλληπτικό ξύλο/υφασμένη σακούλα σε πακέτο |
Χημική σύνθεση:
| Αξία |
Εθνική Υπηρεσία |
Γ |
Ο |
N |
H |
Φε |
Pd |
Άλλα στοιχεία, κάθε |
Άλλα στοιχεία,
Συνολικά
|
| - Γκρι.7 |
R52400 |
0.08 το πολύ. |
0.25 το πολύ. |
0.03 το πολύ. |
0.015 το πολύ. |
0.30 το πολύ. |
0.12-0.25 |
0.1 το πολύ. |
0.4 το πολύ. |
Μηχανικές ιδιότητες:
| Αξία |
Εθνική Υπηρεσία |
Δυνατότητα τράβηξης
min, ksi (MPa)
|
Δύναμη απόδοσης
ksi (MPa)
|
Αμήκρυνση σε 2 ίντσες.
ή 50 mm, min (%)
|
Διάταξη εσωτερικής διαμέτρου, μ. % |
| - Γκρι.7 |
R52400 |
50(345) |
40(275)-65(450) |
20 |
20 |
Εφαρμογές:
1Χημική επεξεργασία: Οι σωλήνες τιτανίου της κατηγορίας 7 χρησιμοποιούνται ευρέως στις βιομηχανίες χημικής επεξεργασίας για εφαρμογές όπως οι ανταλλακτές θερμότητας, οι αντιδραστήρες και τα συστήματα αγωγών.Η αντοχή τους στη διάβρωση τις καθιστά κατάλληλες για χειρισμό διαβρωτικών χημικών ουσιών, οξέα και άλλα επιθετικά μέσα.
2Ακτής και θαλάσσια: Οι σωλήνες τιτανίου της κατηγορίας 7 βρίσκουν εφαρμογή σε περιβάλλοντα ανοικτής θάλασσας και θαλάσσιων περιοχών, συμπεριλαμβανομένων συστημάτων ψύξης θαλασσινού νερού, εγκαταστάσεων αφαλάτωσης και αγωγών αλμυρού νερού.Η αντοχή του κράματος στη διάβρωση και στη βιοφθορά σε συνθήκες θαλασσινού νερού είναι πλεονεκτική σε αυτές τις εφαρμογές.
3Αεροδιαστημική: Οι σωλήνες τιτανίου της κατηγορίας 7 χρησιμοποιούνται στην αεροδιαστημική βιομηχανία για διάφορες εφαρμογές, όπως υδραυλικά και πνευματικά συστήματα, γραμμές καυσίμου και δομικά εξαρτήματα.Η υψηλή σχέση αντοχής προς βάρος και αντοχή στη διάβρωση του Gr.7 τιτάνιο το καθιστούν κατάλληλο για αεροσκάφη και διαστημικά σκάφη.
4Πετρέλαιο και φυσικό αέριο: Οι σωλήνες τιτανίου της κατηγορίας 7 χρησιμοποιούνται στη βιομηχανία πετρελαίου και φυσικού αερίου σε εφαρμογές όπως υποθαλάσσιοι εξοπλισμοί, ανταλλακτές θερμότητας και συστήματα αγωγών.Η αντοχή τους στη διάβρωση και την διάβρωση σε δύσκολες συνθήκες λειτουργίας τις καθιστά ιδανικές για υπεράκτιες πλατφόρμες και διυλιστήρια πετρελαίου.
5Ιατρικά εμφυτεύματα: Οι σωλήνες τιτανίου της κατηγορίας 7 χρησιμοποιούνται σε ιατρικές εφαρμογές, ιδίως για την κατασκευή ορθοπεδικών εμφυτευμάτων και χειρουργικών οργάνων.Η βιοσυμβατότητα και η αντοχή στο διάβρωση του τιτανίου το καθιστούν εξαιρετικό υλικό για εμφυτεύματα στο ανθρώπινο σώμα.
6. Ανταλλάκτες θερμότητας: Οι σωλήνες τιτανίου της κατηγορίας 7 χρησιμοποιούνται σε διάφορα συστήματα ανταλλακτών θερμότητας, συμπεριλαμβανομένης της παραγωγής ηλεκτρικής ενέργειας, της χημικής επεξεργασίας και του HVAC (θέρμανση, εξαερισμός,και κλιματισμού)Οι σωλήνες μεταφέρουν αποτελεσματικά θερμική ενέργεια μεταξύ υγρών, παρέχοντας παράλληλα αντοχή στη διάβρωση.
7Αθλητικός εξοπλισμός: Οι σωλήνες τιτανίου της κατηγορίας 7 χρησιμοποιούνται στην παραγωγή αθλητικού εξοπλισμού, όπως πλαίσια ποδηλάτων, άξονες γκολφ και πλαίσια ρακέτας τένις.Η αντοχή και το ελαφρύ βάρος του κράματος συμβάλλουν στις επιδόσεις και την αντοχή αυτών των αθλητικών ειδών.
