ASTM A403 WP317L Ατσάλινο Συγκεντρωτικό Μειωτήρα.

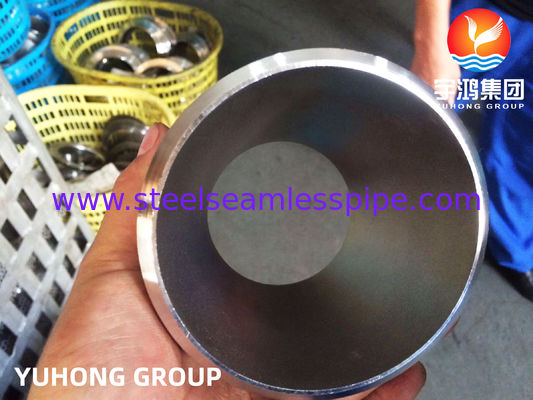

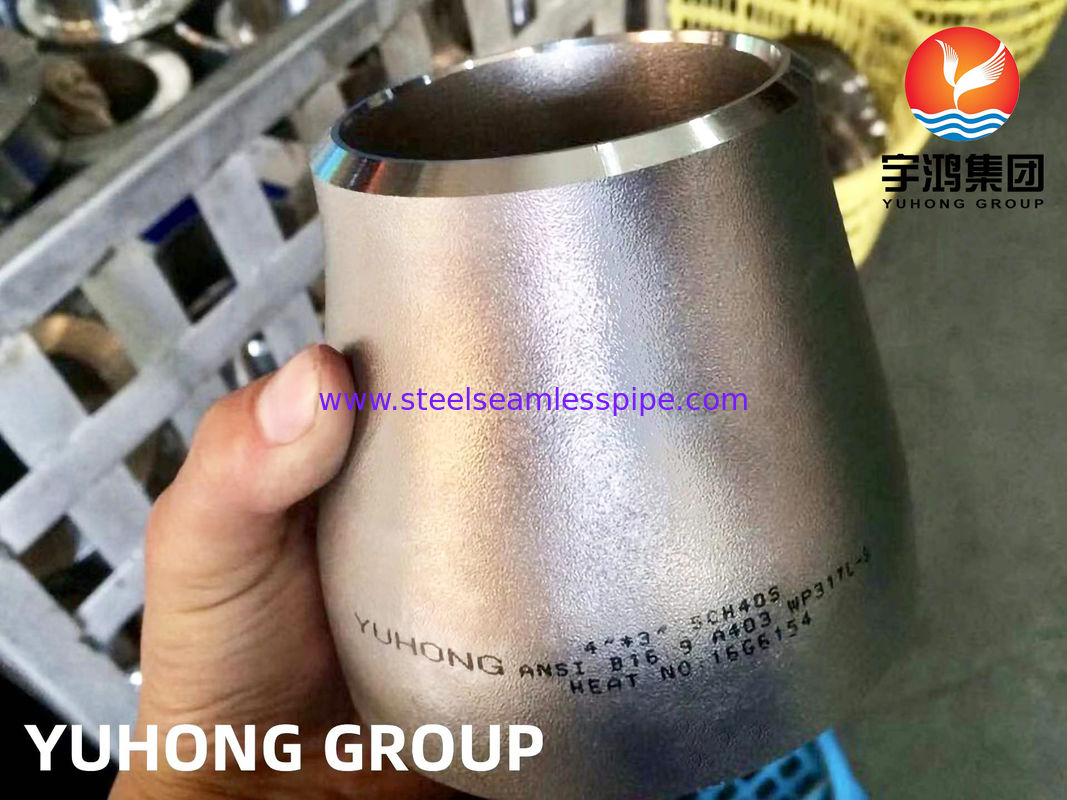

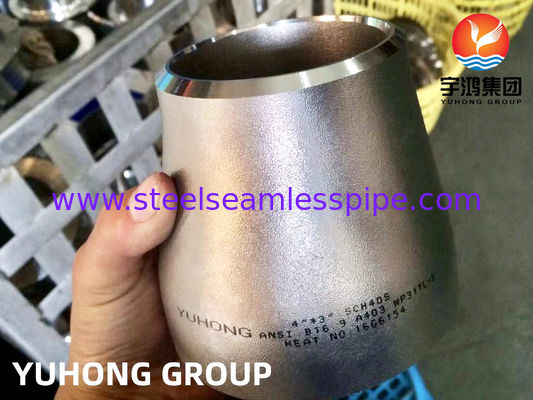

Ομόκεντρος μειωτήρας από ανοξείδωτο χάλυβα ASTM A403 WP317L για διαβρωτικές σωληνώσεις

Μηχανική μετάβαση ροής για συστήματα κρίσιμων διεργασιών

Στα βιομηχανικά συστήματα σωληνώσεων, ένας μειωτήρας είναι κάτι περισσότερο από ένας σύνδεσμος μεταξύ δύο διαφορετικών μεγεθών σωλήνων. Επηρεάζει άμεσα τη σταθερότητα ροής, την κατανομή της πίεσης και την ποιότητα εγκατάστασης. Η επιλογή του σωστού τύπου και υλικού μειωτήρα συμβάλλει στην ελαχιστοποίηση των αναταράξεων, στη διατήρηση της αποτελεσματικότητας της διαδικασίας και στη βελτίωση της μακροπρόθεσμης αξιοπιστίας του συστήματος.

Η YUHONG προμηθεύει ομόκεντρους μειωτήρες από ανοξείδωτο χάλυβα ASTM A403 WP317L που κατασκευάζονται σύμφωνα με τις απαιτήσεις υλικού ASTM A403 και τα πρότυπα διαστάσεων ASME B16.9. Κάθε εξάρτημα παράγεται από πλήρως ανιχνεύσιμες πρώτες ύλες και υποβάλλεται σε πλήρη έλεγχο για να διασφαλιστεί η ακρίβεια διαστάσεων, η συμβατότητα συγκόλλησης και η αξιόπιστη απόδοση σε διαβρωτικά περιβάλλοντα διεργασιών. Το ASTM A403 καλύπτει εξαρτήματα από σφυρήλατο ωστενιτικό ανοξείδωτο χάλυβα για σωληνώσεις πίεσης, ενώ το ASME B16.9 καθορίζει τις διαστάσεις και τις ανοχές για τα εργοστασιακά κατασκευασμένα εξαρτήματα συγκόλλησης πισινών.

Πότε πρέπει να χρησιμοποιείται ομόκεντρος μειωτήρας;

Ένας ομόκεντρος μειωτήρας διατηρεί την κεντρική γραμμή και των δύο σωλήνων ευθυγραμμισμένη, καθιστώντας τον κατάλληλο για συστήματα όπου απαιτείται συμμετρική ροή και ισορροπημένη κατανομή πίεσης. Οι τυπικές θέσεις εγκατάστασης περιλαμβάνουν:

• Κάθετοι αγωγοί διεργασίας

• Συνδέσεις εναλλάκτη θερμότητας

• Ακροφύσια δοχείων πίεσης

• Γραμμές εισόδου & εξόδου αντιδραστήρα

• Συστήματα Μεταφοράς Χημικών

• Μονάδες Διεργασίας Διυλιστηρίου

Σε αντίθεση με τους έκκεντρους μειωτήρες, οι ομόκεντροι μειωτήρες επιλέγονται κυρίως όπου η διατήρηση μιας κοινής κεντρικής γραμμής σωλήνα είναι πιο σημαντική από την αποφυγή συσσώρευσης υγρού.

Οδηγός επιλογής υλικού

Η επιλογή του κατάλληλου υλικού συναρμολόγησης εξαρτάται από το μέσο επεξεργασίας και όχι απλώς να ταιριάζει με το υλικό του σωλήνα.

Το WP317L περιέχει υψηλότερη περιεκτικότητα σε μολυβδαίνιο από το WP316L, παρέχοντας βελτιωμένη αντίσταση στη διάβρωση με αυλάκια και ρωγμές σε περιβάλλοντα που περιέχουν χλωρίδιο.

Γιατί να επιλέξετε το WP317L αντί για το WP316L;

Για εφαρμογές που περιλαμβάνουν επιθετικές χημικές ουσίες ή υψηλές συγκεντρώσεις χλωρίου, το WP317L επιλέγεται συχνά για να παρέχει μεγαλύτερο περιθώριο αντοχής στη διάβρωση.

Τεχνικές Προδιαγραφές

Λίστα ελέγχου προμηθειών

Πριν παραγγείλετε έναν ομόκεντρο μειωτήρα, οι μηχανικοί θα πρέπει να επιβεβαιώσουν:

✔ Ονομαστικό μέγεθος σωλήνα (NPS)

✔ Χρονοδιάγραμμα / Πάχος τοίχου

✔ Βαθμός υλικού

✔ Πρότυπο υλικού ASTM

✔ Πρότυπο διαστάσεων ASME

✔ Προετοιμασία τέλους συγκόλλησης

✔ Απαιτήσεις επιθεώρησης

✔ Πιστοποιητικό δοκιμής υλικού

Η παροχή αυτών των πληροφοριών στο στάδιο της προσφοράς συμβάλλει στη διασφάλιση της συμβατότητας με το συνδεδεμένο σύστημα σωληνώσεων και μειώνει τον κίνδυνο προβλημάτων εγκατάστασης.

Τυπικές Βιομηχανίες Έργων

Επιθεώρηση & Τεκμηρίωση

Η διαθέσιμη τεκμηρίωση περιλαμβάνει:

• EN 10204 3.1 Πιστοποιητικό δοκιμής υλικού

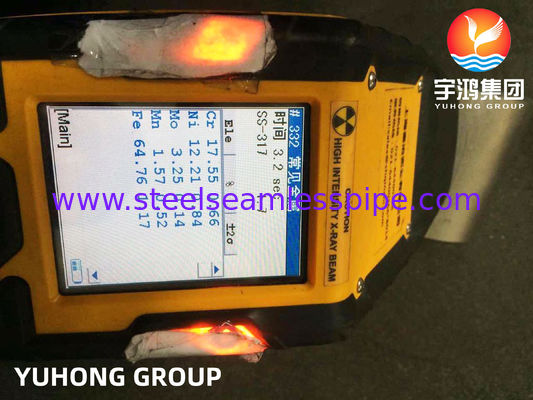

• Θετική αναγνώριση υλικού (PMI)

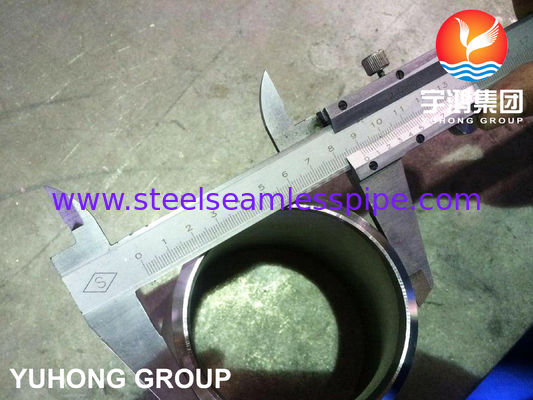

• Έκθεση επιθεώρησης διαστάσεων

• Έκθεση Χημικής Σύνθεσης

• Έκθεση μηχανικής δοκιμής

• Επιθεώρηση τρίτου μέρους (SGS, TÜV, BV, DNV)

Γιατί να επιλέξετε το YUHONG

Αντί να παρέχει μεμονωμένα εξαρτήματα, η YUHONG παρέχει ολοκληρωμένες λύσεις υλικών σωληνώσεων για βιομηχανικά έργα. Εκτός από τα εξαρτήματα συγκόλλησης ASTM A403, το χαρτοφυλάκιο προϊόντων περιλαμβάνει σωλήνες από ανοξείδωτο χάλυβα, σωλήνες διπλής όψης, σωλήνες από κράμα νικελίου, σφυρήλατα εξαρτήματα και φλάντζες, επιτρέποντας σε εργολάβους EPC και βιομηχανικούς κατασκευαστές να προμηθεύονται συμβατά εξαρτήματα σωληνώσεων από έναν μόνο προμηθευτή.

Κάθε παραγγελία υποστηρίζεται με πλήρη ιχνηλασιμότητα υλικού, ευέλικτες επιλογές κατασκευής και τεκμηρίωση έργου για την κάλυψη των διεθνών απαιτήσεων μηχανικής.

Συχνές Ερωτήσεις

• Πώς διαφέρει ένας ομόκεντρος μειωτήρας από έναν έκκεντρο μειωτήρα;

Ένας ομόκεντρος μειωτήρας διατηρεί ευθυγραμμισμένες και τις δύο κεντρικές γραμμές σωλήνων και χρησιμοποιείται συνήθως σε κατακόρυφες σωληνώσεις και συστήματα γενικής διεργασίας. Ένας έκκεντρος μειωτήρας έχει μια επίπεδη πλευρά και συνήθως επιλέγεται για οριζόντιους αγωγούς ή γραμμές αναρρόφησης αντλιών για να βοηθήσει στη διαχείριση της αποστράγγισης ή στην αποφυγή θύλακων αέρα.

• Το ASTM A403 καθορίζει τις διαστάσεις του μειωτήρα;

Το ASTM A403 καθορίζει τις απαιτήσεις υλικού για εξαρτήματα από σφυρήλατο ωστενιτικό ανοξείδωτο χάλυβα, ενώ το ASME B16.9 καθορίζει τις διαστάσεις, τις ανοχές και τις σημάνσεις για τα εργοστασιακά κατασκευασμένα εξαρτήματα συγκόλλησης πισινών.
