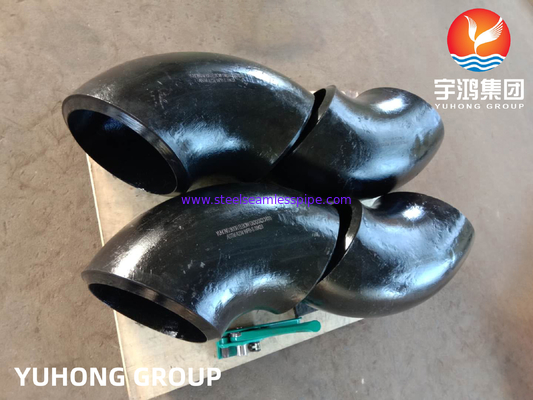

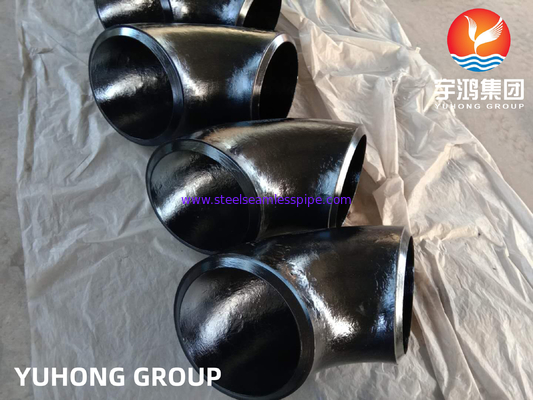

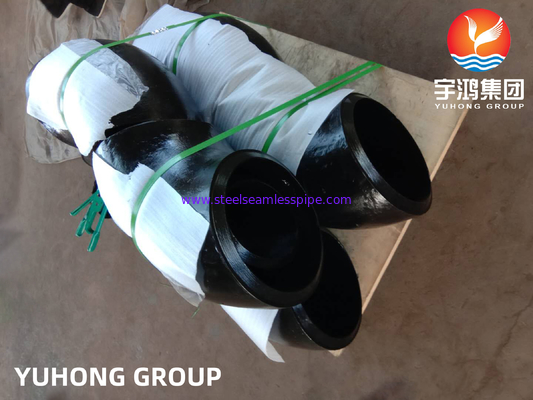

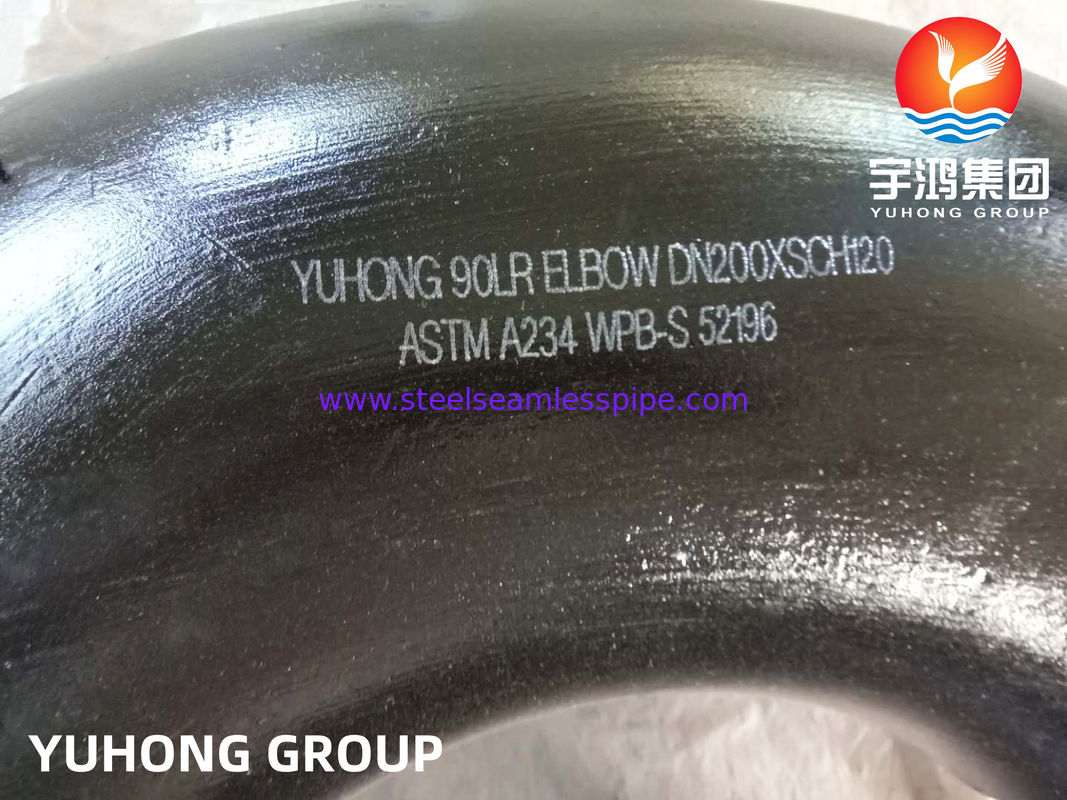

ASTM A234 WPB Ατσάλι άνθρακα αγκώνα, μεγάλη ακτίνα (LR), σωλήνα συγκολλημένα με βούρτσα χωρίς έλξη B16.9

ASTM A234 WPB Ατσάλι άνθρακα αγκώνα, μεγάλη ακτίνα (LR), σωλήνα συγκολλημένα με βούρτσα χωρίς έλξη B16.9

Σύνοψη

Το αγκώνα είναι ένας σύνδεσμος σε σχήμα αγκώνα και επιτρέπει την κατεύθυνση μετασχηματισμού στην ροή του υγρού.Το A234 WPB Elbow παράγεται και διατίθεται σε μορφή συγκολλημένη με μύτη.. SA234 WPB Κεφαλόνιο συνήθως έχει μία από τις τρεις γωνίες.5Το A234 WPB SCH 80 Elbow είναι μια τυποποίηση που συμμορφώνεται με το πρόγραμμα 80.

Το SA234 WPB Elbow είναι κατασκευασμένο από χάλυβα άνθρακα ή κράμα χάλυβα.Α234 Wpb Το βάρος του αγκώνα εξαρτάται κυρίως από το υλικόΟ ακρογωνιαίος άξονας 90 Α234 WPB υποδεικνύει το βαθμό αλλαγής κατεύθυνσης κατά 90 μοίρες.

Αξία εφαρμογής ASTM A234:

• Η παρούσα προδιαγραφή καλύπτει τα εξαρτήματα από σφυρηλατημένο ατσάλι άνθρακα και κράμα ατσάλι χωρίς ραφές και συγκολλημένες κατασκευές που καλύπτονται από την τελευταία αναθεώρηση του ASME B16.9, Β16.11, MSS-SP-79, MSS-SP-83 και MSS-SP-95. Τα εξαρτήματα αυτά προορίζονται για χρήση σε σωλήνες υπό πίεση και στην κατασκευή δοχείων υπό πίεση για λειτουργία σε μέτρια και υψηλές θερμοκρασίες.Τα εξαρτήματα που διαφέρουν από αυτά τα πρότυπα ASME και MSS πρέπει να κατασκευάζονται σύμφωνα με την συμπληρωματική απαίτηση S58 της προδιαγραφής A 960/A 960M..
• Προβλέπονται προαιρετικές συμπληρωματικές απαιτήσεις για τα εξαρτήματα όπου επιθυμείται μεγαλύτερος βαθμός εξέτασης.μία ή περισσότερες από αυτές τις συμπληρωματικές απαιτήσεις μπορούν να καθορίζονται στην παραγγελία.
• Η παρούσα προδιαγραφή δεν καλύπτει τα εξαρτήματα συγκόλλησης χύτευσης ή τα εξαρτήματα επεξεργασμένα από χύτευμα.
• Η προδιαγραφή αυτή εκφράζεται τόσο σε μονάδες ίντσες-λιβρές όσο και σε μονάδες SI.το υλικό πρέπει να παρέχεται σε μονάδες ίντσες-λιβρά.
• Οι τιμές που αναφέρονται είτε σε μονάδες ίντσες-λίβρες είτε σε μονάδες του SI πρέπει να θεωρούνται ξεχωριστά ως τυποποιημένες.Οι τιμές που αναφέρονται σε κάθε σύστημα δεν είναι ακριβώς ισοδύναμεςΗ συνδυασμός τιμών από τα δύο συστήματα μπορεί να οδηγήσει σε μη συμμόρφωση με την προδιαγραφή.

Τύποι αγκώνων A234 WPB:

• Κατά γωνία:

  1. 45° Κεφαλόχειρας

  2. 90° Κελώνας ∆ιεθνής συχνότητα, αλλαγή κατεύθυνσης κατά 90°

  3. 180° Επιστροφή Αγκώνα ∆ύναμη U στον αγωγό

• Με ακτίνα:

  1. Σύντομη ακτίνα (SR) ∆ιαφορά από το κέντρο έως το τέλος = 1 x NPS (ονομαστικό μέγεθος σωλήνα)

  2. Μακρύς ακτίνας (LR) ∆ύση από το κέντρο έως το τέλος = 1,5 x NPS

Χημική σύνθεση του αγκώνα από χάλυβα άνθρακα ASTM A234:

Μηχανολογικές ιδιότητες αγκώνα από ατσάλι άνθρακα ASTM A234:

Εφαρμογές των αγκώνων A234 WPB:

• 1. Αεροδρόμους και αγωγούς αερίου
• 2Πετροχημικές και χημικές εγκαταστάσεις
• 3. Ηλεκτρικοί σταθμοί
• 4. Επεξεργασία και διανομή νερού
• 5Συστήματα κλιματισμού και προστασίας από πυρκαγιά
• 6Τεχνολογική επεξεργασία
