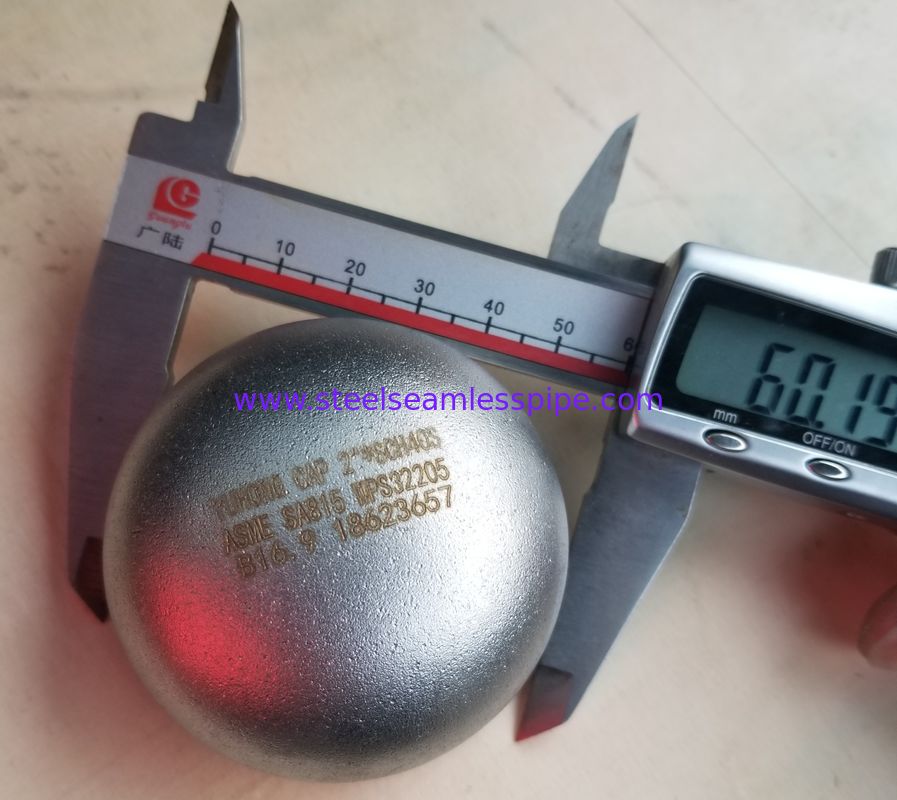

Τελικό κάλυμμα ASTM A815 UNS S32205 2205 Δυαδύναμο ατσάλι ατσάλινο, για αφαλάτωση

Σύνοψη:

Το Duplex 2205 είναι ένας τύπος ανοξείδωτου χάλυβα γνωστός για την υψηλή αντοχή του και την αντοχή του στη διάβρωση.Όταν πρόκειται για Duplex 2205 καπάκια άκρου, είναι ειδικά σχεδιασμένα για να παρέχουν ένα ασφαλές και αδιάβροχο κλείσιμο για συστήματα σωλήνων ή δοχεία υπό πίεση που κατασκευάζονται από ανοξείδωτο χάλυβα Duplex 2205.

Το τέρμα του καπάκι για το Duplex 2205 θα σχεδιάζεται ώστε να ταιριάζει με τις μηχανικές και ανθεκτικές στη διάβρωση ιδιότητες αυτού του τύπου ανοξείδωτου χάλυβα.Συνήθως θα κατασκευάζεται σύμφωνα με τα σχετικά βιομηχανικά πρότυπα., όπως το ASTM A815 για τα εξαρτήματα, για να εξασφαλιστεί η ποιότητα και η συμβατότητα με τα συστήματα σωλήνων Duplex 2205.

Όταν επιλέγετε ένα καπάκι Duplex 2205, είναι σημαντικό να λάβετε υπόψη παράγοντες όπως το μέγεθος, το βαθμό πίεσης, την αντοχή στη θερμοκρασία και τις ειδικές απαιτήσεις της εφαρμογής.Αυτά τα τερματικά καπάκια χρησιμοποιούνται συνήθως σε βιομηχανίες όπου η αντοχή στη διάβρωση και η υψηλή αντοχή είναι απαραίτητες, όπως η χημική επεξεργασία, το πετρέλαιο και το φυσικό αέριο και οι θαλάσσιες εφαρμογές.

Ειδικότητα:



Τύπος	Αρμόδια για την κατασκευή των ειδών που αναφέρονται στο σημείο 1 στοιχείο α)
Υλικό	Η UNS S32205
Τύπος	Κεφαλάκι οπίσθιας επιφάνειας
Σύνδεση	Εξεργασία με συγκόλληση
Μέγεθος	1/2"-48" ((DN15-DN1200) ή σε ειδικό μέγεθος
Δάχος	SCH10S-XXS ((2-60mm)
Επιφάνεια	Σκόρπιση άμμου
Συσκευή	Κουτί/παλέτα από αντιστοιχισμένο ξύλο



Χημική σύνθεση:



Αξία	Γ	Μ	Π	S	Ναι.	Νι	Αρ	Μo	N
Η UNS S32205	0.03 το πολύ	2.0 μέγιστο	0.03 το πολύ	0.02 το πολύ	1.00 μέγιστο	4.5-6.5	22.0-23.0	3.0-3.5	0.14-0.20





Μηχανικές ιδιότητες:



Αξία	Δύναμη απόδοσης, λεπτά, ksi [MPa]	Δυνατότητα τέντωσης, λεπτά, ksi [MPa]	Επέκταση %	HBW Μαξ.
Η UNS S32205	65(450)	95 ((655)	20	290



Μέγεθος για το BW Cap:



Ονομαστικό μέγεθος		Διάμετρος έξω στο Bevel (μμ)	Διάρκεια (μμ)		Περιορισμός πάχους τοίχου για μήκος Ε (μμ)
DN	Εθνικό ΕΣΠ	Υπερβολική δόση.	Ε	Ε1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	Δύο και μισό	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Ναι.	- Ναι.
700	28	711.0	267	- Ναι.	- Ναι.
750	30	762.0	267	- Ναι.	- Ναι.
800	32	813.0	267	- Ναι.	- Ναι.
850	34	864.0	267	- Ναι.	- Ναι.
900	36	914.0	267	- Ναι.	- Ναι.
950	38	965.0	305	- Ναι.	- Ναι.
1000	40	1016.0	305	- Ναι.	- Ναι.
1050	42	1067.0	305	- Ναι.	- Ναι.
1100	44	1118.0	343	- Ναι.	- Ναι.
1150	46	1168.0	343	- Ναι.	- Ναι.
1200	48	1219.0	343	- Ναι.	- Ναι.
Γενική ΣΗΜΕΙΩΣΗ: Το σχήμα των καπακιών αυτών πρέπει να είναι ελλειπτόειδο και να συμμορφώνεται με τις απαιτήσεις του κώδικα ASME για τις λέβητες και τα δοχεία υπό πίεση. ΣΗΜΕΙΩΣΗ: (1) Το μήκος Ε ισχύει για πάχος που δεν υπερβαίνει αυτό που αναφέρεται στη στήλη ∆ιαπεριορισμός πάχους τοίχου για μήκος, Ε. (2) Μέγεθος Ε1ισχύει για πάχος μεγαλύτερο από εκείνο που αναφέρεται στη στήλη ∆ιαπεριοριστικό πάχος τοιχώματος για μήκος, Ε για NPS 24 και μικρότερο. Για NPS 26 και μεγαλύτερο, μήκος Ε1πρέπει να γίνεται με συμφωνία μεταξύ του κατασκευαστή και του αγοραστή.



Εφαρμογή:

1Χημική επεξεργασία: Σε εργοστάσια επεξεργασίας χημικών προϊόντων, όπου διαβρωτικές χημικές ουσίες μεταφέρονται μέσω σωλήνων, μπορούν να χρησιμοποιηθούν διπλής τύπου καπάκια 2205 για να σφραγίζονται οι άκρες των σωλήνων,αποφυγή διαρροών και προστασία του συστήματος σωληνώσεων από τη διάβρωση.

2Βιομηχανία πετρελαίου και φυσικού αερίου: Στη βιομηχανία πετρελαίου και φυσικού αερίου, τα διπλό 2205 τερματικά καπάκια χρησιμοποιούνται σε συστήματα αγωγών για τη μεταφορά πετρελαίου, φυσικού αερίου και άλλων υγρών.Η υψηλή αντοχή στη διάβρωση του διπλού ατσάλιου 2205 το καθιστά κατάλληλο για τα σκληρά περιβάλλοντα που αντιμετωπίζονται στις εργασίες πετρελαίου και φυσικού αερίου.

3Θαλάσσιες εφαρμογές: Λόγω της αντοχής του στη διάβρωση σε θαλάσσια περιβάλλοντα,τα καπάκια άκρου duplex 2205 χρησιμοποιούνται συνήθως στις ναυπηγικές και υπεράκτιες κατασκευές όπου εκτίθενται σε περιβάλλοντα θαλασσινού νερού και αλμυρού νερού.

4Βιομηχανία τροφίμων και ποτών: Σε εργοστάσια επεξεργασίας τροφίμων και ζυθοποιίες όπου η καθαριότητα και η υγιεινή είναι πρωταρχικής σημασίας,τα καπάκια των τερμάτων duplex 2205 χρησιμοποιούνται στα συστήματα σωλήνων για τη διατήρηση της ακεραιότητας της διαδικασίας και την πρόληψη της μόλυνσης.

5. Καθαρισμός νερού:Τα καπάκια αιχμής Duplex 2205 μπορούν να χρησιμοποιηθούν σε συστήματα σωλήνων για εγκαταστάσεις επεξεργασίας νερού όπου η αντοχή στη διάβρωση και τη διάβρωση είναι κρίσιμη λόγω της παρουσίας διαφόρων χημικών ουσιών και ακαθαρτικών ουσιών..

6Ηλεκτρική παραγωγή: Στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας, τα διπλό 2205 τερματικά καπάκια μπορούν να χρησιμοποιηθούν σε συστήματα σωλήνων για τη μεταφορά ατμού, νερού ψύξης και άλλων υγρών,που παρέχει την απαραίτητη αντοχή στη διάβρωση και τη μηχανική αντοχή που απαιτούνται σε εφαρμογές υψηλής θερμοκρασίας και υψηλής πίεσης.
