Τμήματα θερμοανταλλάκτη σωλήνων από ανοξείδωτο χάλυβα ASME SA213 TP316L

Τμήματα θερμοανταλλάκτη σωλήνων από ανοξείδωτο χάλυβα ASME SA213 TP316L

Η διαδικασία κατασκευής δέσμης σωλήνων ανταλλάκτη θερμότητας:


1. Προετοιμασία υλικού: Επιλέξτε το σωστό υλικό για την παραγωγή.σύμφωνα με τις συνθήκες εργασίας και τις ιδιότητες του υγρού για την επιλογή του κατάλληλου υλικού.
2. Επεξεργασία σωλήνα δέμα: Σύμφωνα με τις απαιτήσεις σχεδιασμού, ο σωλήνας θα κοπεί στο απαιτούμενο μέγεθος του τμήματος του σωλήνα.
Τα τμήματα των σωλήνων συνδέονται σε δέσμες μέσω επέκτασης κλπ.
Προετοιμασία των σωλήνων: όλα τα μέρη των σωλήνων είναι συγκολλημένα.Η διαδικασία συγκόλλησης πρέπει να διεξάγεται σύμφωνα με τις αντίστοιχες προδιαγραφές της διαδικασίας συγκόλλησης, ώστε να εξασφαλίζεται το βάθος και το πλάτος της συγκόλλησης..
4. Καθαριστική επεξεργασία: Το ζυγισμένο δέμα σωλήνα καθαρίζεται για να αφαιρεθούν τα σκουπίδια συγκόλλησης και άλλες ακαθαρσίες που παράγονται κατά τη διάρκεια της διαδικασίας συγκόλλησης.είναι επίσης απαραίτητο να αποφευχθεί η διάβρωση και η σκόνη στο εσωτερικό του δέσμου σωλήνων.
5Δοκιμασία και επιθεώρηση: μη καταστροφική δοκιμή της δέσμης για να εξασφαλιστεί ότι η ποιότητα της δέσμης πληροί τις απαιτήσεις.
Οι συνήθως χρησιμοποιούμενες μέθοδοι ανίχνευσης περιλαμβάνουν ακτίνες Χ, υπερηχογράφηση κλπ.
6. Επεξεργασία επιφάνειας: αντιμετώπιση της αντιβροχής της εξωτερικής επιφάνειας του δέσμου σωλήνων.
7Συσκευασία και μεταφορά: συσκευασία και μεταφορά του ολοκληρωμένου δέσμου σωλήνων για την αποτροπή της μεταφοράς του
Κατεστραμμένο.


Διαδικασία εγκατάστασης δέσμης σωλήνων ανταλλάκτη θερμότητας:


1. Προετοιμασία πριν από την εγκατάσταση: Ελέγξτε το δέμα σωλήνα του εναλλάκτη θερμότητας και τον σχετικό εξοπλισμό για να βεβαιωθείτε ότι δεν υπάρχει ζημιά ή χαλάρωση.
2. Τοποθέτηση εγκατάστασης: Σύμφωνα με τις απαιτήσεις σχεδιασμού και την πραγματική κατάσταση κατασκευής, καθορίστε την εγκατάσταση των σωλήνων ανταλλάκτη θερμότητας
Βεβαιώστε την ακρίβεια της εγκατάστασης με τη μέτρηση και τη σήμανση.
3Δείγμα εγκατάστασης: Τοποθετήστε το πλαίσιο υποστήριξης και τη συσκευή υποστήριξης στην θέση εγκατάστασης του σωλήνα του εναλλάκτη θερμότητας για να εξασφαλιστεί η σταθερότητα και η ισορροπία του σωλήνα.
4. Σύνδεση του αγωγού: σύμφωνα με τις απαιτήσεις σχεδιασμού, συνδέστε τον αγωγό εισαγωγής και εξαγωγής και την αντίστοιχη βαλβίδα. Επιλέξτε κατάλληλες μεθόδους σύνδεσης, όπως συγκόλληση, πεταλμός κλπ.
5. Εγκατάσταση σωλήνα δέσμη: Βρείτε το φτιαγμένο σωλήνα δέσμη στο πλαίσιο υποστήριξης και να δώσουν προσοχή στη διατήρηση του επιπέδου του σωλήνα δέσμη
Κρατήστε το σωλήνα στο πλαίσιο με τα κατάλληλα εργαλεία.
6. Σύνδεση αγωγού: Σύμφωνα με τις απαιτήσεις σχεδιασμού, ο αγωγός συνδέεται για να εξασφαλιστεί ότι η σύνδεση είναι σφιχτή και σφραγισμένη.
7. Έλεγχος επιθεώρησης: Μετά την εγκατάσταση, ελέγξτε και δοκιμάστε το δέμα του σωλήνα του εναλλάκτη θερμότητας.δοκιμή της αντοχής υποδοχής και της αντοχής στη διάβρωση του σωλήνα.
8- Προστατευτικά μέτρα: Μετά την ολοκλήρωση της εγκατάστασης, προστατεύεται η δέσμη σωλήνων του εναλλάκτη θερμότητας.για την προστασία του δέσμου σωλήνων από την επίδραση του εξωτερικού περιβάλλοντος.

Μερικές από τις δοκιμές ποιότητας που πραγματοποιούμε περιλαμβάνουν:

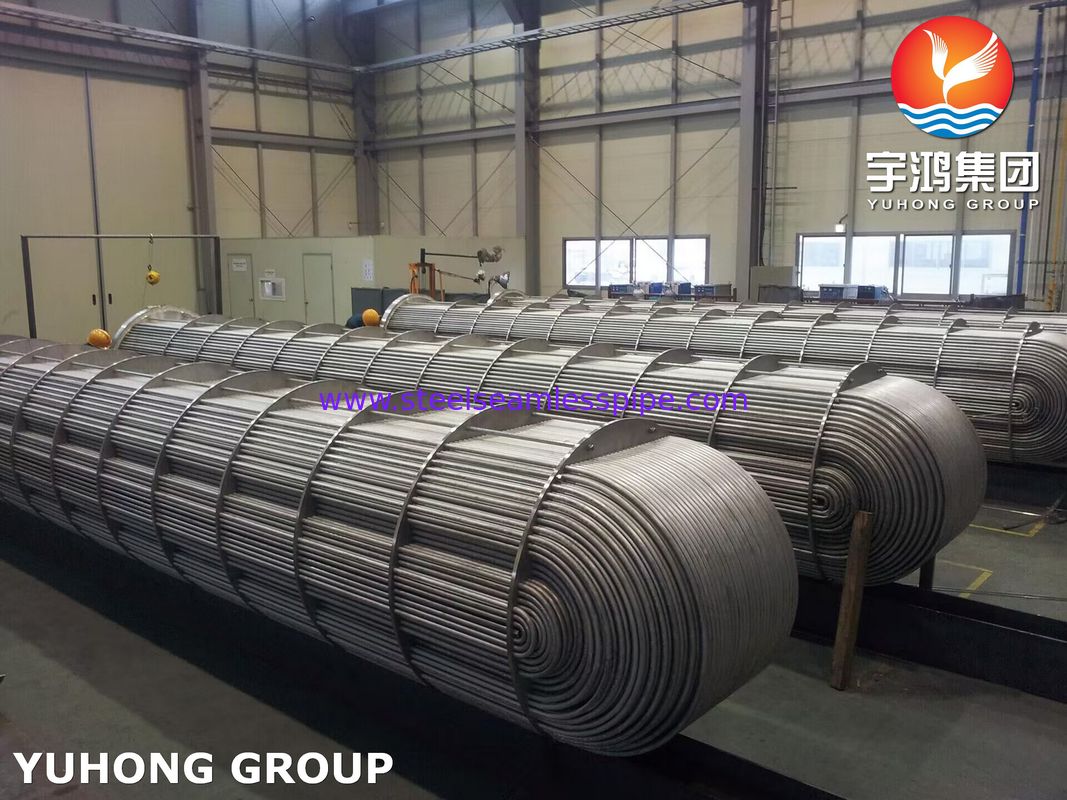

Μετατροπέας θερμότητας με σωλήνα U

Ένα είδος ανταλλακτή θερμότητας με κέλυφος και σωλήνα, που ανήκει σε πετροχημικό εξοπλισμό, αποτελείται από κύρια στοιχεία όπως κουτί σωλήνα, κέλυφος και δέμα σωλήνα,και ονομάζεται έτσι επειδή ο σωλήνας ανταλλαγής θερμότητας του είναι σε σχήμα UΟ θερμοανταλλάκτης σωλήνα σχήματος U έχει μόνο μία πλάκα σωλήνα και τα δύο άκρα του σωλήνα είναι στερεωμένα στην ίδια πλάκα σωλήνα.

Το χαρακτηριστικό αυτού του είδους του εναλλάκτη θερμότητας είναι ότι η δέσμη σωλήνων μπορεί να τηλεσκοπείται ελεύθερα,και η θερμική πίεση δεν θα προκαλείται από τη διαφορά θερμοκρασίας μεταξύ του σωλήνα και του κελύφους, και η απόδοση θερμικής αντιστάθμισης είναι καλή. Το μήκος του σωλήνα είναι διπλάσιο, ο ρυθμός ροής είναι μακρύς, ο ρυθμός ροής είναι υψηλός, η απόδοση μεταφοράς θερμότητας είναι καλή.Η δέσμη σωλήνα μπορεί να τραβηχτεί από το κέλυφος, εύκολο στη επισκευή και το καθαρισμό, και η δομή είναι απλή και το κόστος είναι φθηνό.και επειδή η ακτίνα κάμψης του εσωτερικού σωλήνα δεν μπορεί να είναι πολύ μικρή, ο σωλήνας διανομής στο κέντρο της πλάκας σωλήνα δεν είναι συμπαγής, έτσι ώστε ο αριθμός των σωλήνων δεν μπορεί να είναι πάρα πολύ, και υπάρχει ένα κενό στο κεντρικό μέρος του δέσμου σωλήνα,έτσι ώστε η ροή του κελύφους είναι εύκολο να σύντομο κύκλωμα και να επηρεάσει τη μεταφορά θερμότητας του κελύφουςΕπιπλέον, προκειμένου να αντισταθμιστεί η αραίωση του τοιχώματος του σωλήνα μετά την κάμψη, το ίσιο τμήμα του σωλήνα πρέπει να χρησιμοποιεί σωλήνα με παχύτερο τοίχωμα.μόνο κατάλληλο για το τοίχωμα κελύφους η διαφορά θερμοκρασίας είναι μεγάλη, ή το μέσο του κελύφους εύκολο σε κλίμακα και το μέσο του σωλήνα καθαρό και όχι εύκολο σε κλίμακα, υψηλή θερμοκρασία, υψηλή πίεση, διαβρωτική κατάσταση.
