Η Yuhong Holding Group Co., LTD
Τόπος καταγωγής: | Κίνα |
Μάρκα: | YUHONG |
Πιστοποίηση: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
Αριθμό μοντέλου: | EN10028 1,4541 |
Ποσότητα παραγγελίας min: | 500 κιλά. |
---|---|
Τιμή: | NEGOTIABLE |
Συσκευασία λεπτομέρειες: | Πλάκα από πλαστικό ξύλο/Πλάκα από σίδηρο/Πακέτο με πλαστικό κάλυμμα |
Χρόνος παράδοσης: | 10-90 ημέρες |
Όροι πληρωμής: | Λ/Κ, Τ/Τ |
Δυνατότητα προσφοράς: | Σύμφωνα με το αίτημα του πελάτη. |
Τύπος: | EN10028 1,4541 | Μέγεθος: | 1/2» - 48» |
---|---|---|---|
Υλικό: | Ατσάλι, 1.4541 | Εφαρμογή: | Κύκλωμα ανταλλακτή θερμότητας |
Σχεδιασμός: | Προσαρμοσμένο | Σχήμα: | Κύλινδρο |
Υψηλό φως: | 1.4541 Φύλλα σωλήνων από ανοξείδωτο χάλυβα,Χάλυβα ατσάλινου χάλυβα |

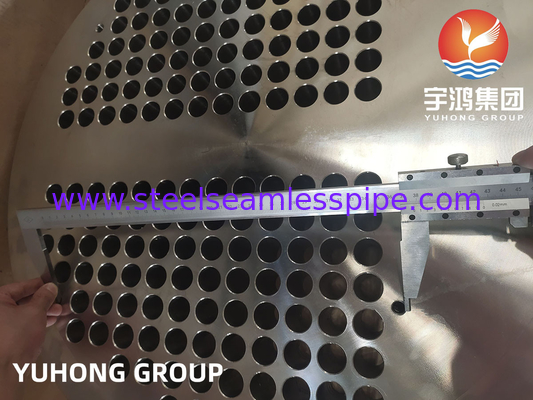

EN10028 1.4541 Φύλλα σωλήνων από ανοξείδωτο χάλυβα
Το EN10028 1.4541 είναι ένα ευρωπαϊκό πρότυπο για ανοξείδωτο χάλυβα, ειδικά για αυστενίτικο ανοξείδωτο χάλυβα.
Ένα φύλλο σωλήνα από ανοξείδωτο χάλυβα αναφέρεται σε επίπεδη πλάκα με τρύπες που έχουν τρυπηθεί ή μηχανικευτεί για να χωρέσουν σωλήνες.και άλλα αγγεία πίεσης για την υποστήριξη και τη διατήρηση των σωλήνων στη θέση τους.
Ως εκ τούτου, το EN10028 1.4541 αναφέρεται σε ένα φύλλο σωλήνα από ανοξείδωτο χάλυβα κλάσης 1.4541, η οποία χρησιμοποιείται συνήθως για την εξαιρετική αντοχή της στη διάβρωση και την αντοχή σε υψηλές θερμοκρασίες.
Ένα φύλλο σωλήνα είναι ένα βασικό συστατικό ενός εναλλάκτη θερμότητας.Οι σωλήνες εισάγονται μέσα από αυτές τις τρύπες και στη συνέχεια επεκτείνονται ή συγκολλούνται στο φύλλο του σωλήνα για να δημιουργήσουν μια ισχυρή και στενή σύνδεση.
Το φύλλο του σωλήνα λειτουργεί ως φράγμα μεταξύ των πλευρών υψηλής και χαμηλής πίεσης του εναλλάκτη θερμότητας, εξασφαλίζοντας ότι τα υγρά που ρέουν μέσω των σωλήνων δεν αναμιγνύονται μεταξύ τους.Το φύλλο του σωλήνα παρέχει επίσης υποστήριξη και σταθερότητα στους σωλήνες, που τους εμποδίζει να λυγίζουν ή να δονούνται υπό συνθήκες λειτουργίας.
Τα φύλλα σωλήνων είναι συνήθως κατασκευασμένα από υλικά που μπορούν να αντέξουν υψηλές θερμοκρασίες και διαβρωτικά περιβάλλοντα, όπως ανοξείδωτο χάλυβα, χάλυβα άνθρακα ή τιτάνιο.Η επιλογή υλικού εξαρτάται από τις ειδικές απαιτήσεις του εναλλάκτη θερμότητας, συμπεριλαμβανομένου του τύπου των υγρών που υποβάλλονται σε επεξεργασία και των συνθηκών λειτουργίας.
Ο σχεδιασμός του φύλλου του σωλήνα είναι ζωτικής σημασίας για την αποτελεσματική μεταφορά θερμότητας και την πρόληψη της βλάβης του σωλήνα.και ο αριθμός και η διάταξη των τρυπών στο φύλλο του σωλήνα εξετάζονται προσεκτικά κατά τη διάρκεια της διαδικασίας σχεδιασμού.
Εκτός από το να κρατούν τους σωλήνες στη θέση τους, τα φύλλα σωλήνων παρέχουν επίσης μια επιφάνεια για την τοποθέτηση του κελύφους ή του οίκου του εναλλάκτη θερμότητας.Το κέλυφος είναι συνήθως βιδωμένο ή συγκολλημένο στο φύλλο του σωλήνα για να δημιουργήσει ένα σφραγισμένο περίβλημα για τους σωλήνες.
Το φύλλο του σωλήνα διαδραματίζει ζωτικό ρόλο στην απόδοση και την αξιοπιστία ενός εναλλάκτη θερμότητας.και παρέχει μια ασφαλή σύνδεση μεταξύ των σωλήνων και το κέλυφος.
1.4541 Χημική σύνθεση
Χημική σύνθεση, % | ||||||||
Κατηγορία χάλυβα | C, ≤ | Si, ≤ | Mn, ≤ | P, ≤ | S, ≤ | Αρ | Νι | Τι |
X6CrNiTi18-10 (1.4541) | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 170 έως 19,0 | 90-12,0 | 5xC έως 0,70 |
1.4541 ισοδύναμες κατηγορίες
EN X6CrNiTi18-10 (1.4541) κατηγορία ισοδύναμου υλικού | ||||
Η Ευρωπαϊκή Ένωση | ΗΠΑ | ISO | Κίνα | Ιαπωνία |
Ονομασία χάλυβα (αριθμός υλικού) | Αξία (UNS) | Αξία (αριθμός ISO) | Αξία (UNS) | Αξία |
X6CrNiTi18-10 (1.4541) | 321 (UNS S32100) | X6CrNiTi18-10 (4541-321-00-I) | 0Cr18Ni10Ti· | SUS321 |
06Cr18Ni11Ti (νέα ονομασία) (S32168) |
Η διαδικασία παραγωγής ενός φύλλου σωλήνων περιλαμβάνει αρκετά βήματα, συμπεριλαμβανομένης της επιλογής υλικού, του σχεδιασμού, της μηχανικής επεξεργασίας και του ελέγχου ποιότητας.
1Επιλογή υλικού: Το φύλλο σωλήνα είναι συνήθως κατασκευασμένο από υψηλής ποιότητας μέταλλο ή κράμα, όπως χάλυβα άνθρακα, ανοξείδωτο χάλυβα ή τιτάνιο.Η επιλογή υλικού εξαρτάται από την ειδική εφαρμογή, συμπεριλαμβανομένων παραγόντων όπως θερμοκρασία, πίεση και αντοχή στη διάβρωση.
2Σχεδιασμός: Ο σχεδιασμός του σωληνώματος βασίζεται στις απαιτήσεις του εναλλάκτη θερμότητας ή του δοχείου πίεσης στο οποίο πρόκειται να χρησιμοποιηθεί.και συνολικές διαστάσεις.
3. Εργασία: Το φύλλο σωλήνων μηχανικεύεται χρησιμοποιώντας διάφορες διαδικασίες, συμπεριλαμβανομένης της τρύπανσης, της άλεσης και της στροφής.Αυτό γίνεται χρησιμοποιώντας μια εξειδικευμένη μηχανή γεωτρήσεων ή εξοπλισμό CNC (υπολογισμικός αριθμητικός έλεγχος)Οι τρύπες πρέπει να τοποθετούνται με ακρίβεια και να ευθυγραμμίζονται ώστε να εξασφαλίζεται η σωστή τοποθέτηση του σωλήνα.
4Τελική επεξεργασία: Μετά την τρύπαση, το φύλλο σωλήνα συνήθως επεξεργάζεται για να επιτευχθεί το επιθυμητό πάχος και το επιφανειακό φινίρισμα.Αυτό μπορεί να περιλαμβάνει εργασίες άλεσης ή στροφής για να αφαιρεθεί το πλεονάζον υλικό και να δημιουργηθεί μια ομαλή, επίπεδη επιφάνεια.
5Θερμική επεξεργασία: Ανάλογα με το υλικό και την εφαρμογή, το φύλλο σωλήνα μπορεί να υποβληθεί σε θερμική επεξεργασία για τη βελτίωση των μηχανικών ιδιοτήτων του, όπως η σκληρότητα και η αντοχή.Αυτό το βήμα είναι ζωτικής σημασίας για τη διασφάλιση του σωλήνα φύλλο μπορεί να αντέξει τις απαιτούμενες συνθήκες λειτουργίας.
6- έλεγχος ποιότητας: καθ' όλη τη διάρκεια της διαδικασίας παραγωγής, εφαρμόζονται μέτρα ελέγχου ποιότητας για να διασφαλιστεί ότι το φύλλο σωλήνα πληροί τις απαιτούμενες προδιαγραφές.μη καταστροφικές δοκιμές (όπως υπερηχητικές ή ακτινογραφικές δοκιμές), και οπτικές επιθεωρήσεις.
7Συγκρότηση: Αφού το φύλλο σωλήνα έχει υποστεί μηχανική επεξεργασία και επιθεώρηση, μπορεί να συναρμολογηθεί στον εναλλάκτη θερμότητας ή στο δοχείο πίεσης.Αυτό περιλαμβάνει την εισαγωγή των σωλήνων στις τρύπες του σωλήνα και την εξασφάλιση τους στη θέση τους με μεθόδους όπως συγκόλληση ή επέκταση.
8Τελική επιθεώρηση: Πριν από τη θέση σε λειτουργία του εναλλάκτη θερμότητας ή του δοχείου πίεσης,διενεργείται τελική επιθεώρηση για να επαληθευθεί ότι το φύλλο σωλήνα και ολόκληρο το σύνολο πληρούν όλες τις απαιτούμενες προδιαγραφές και πρότυπα.
Είναι σημαντικό να σημειωθεί ότι η διαδικασία παραγωγής ενός φύλλου σωλήνα μπορεί να ποικίλει ανάλογα με τις ειδικές απαιτήσεις της εφαρμογής και τις δυνατότητες του κατασκευαστή.
Το φύλλο σωλήνα εξυπηρετεί διάφορες σημαντικές λειτουργίες σε αυτές τις εφαρμογές:
1Υποστήριξη σωλήνα
2. Σφραγίσματα σωλήνων
3Μεταφορά θερμότητας
4. Συγκράτηση πίεσης
5. Αλληλεπίδραση σωλήνων
6. Καθαρισμός σωλήνων
