Η Yuhong Holding Group Co., LTD
Τόπος καταγωγής: | Κίνα |
Μάρκα: | YUHONG |
Πιστοποίηση: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Αριθμό μοντέλου: | ASTM A179 |
Ποσότητα παραγγελίας min: | 100kg |
---|---|
Τιμή: | negotiatable |
Συσκευασία λεπτομέρειες: | Πτυχή-ξύλινη περίπτωση με το πλαίσιο σιδήρου |
Χρόνος παράδοσης: | 7 εργάσιμες ημέρες |
Όροι πληρωμής: | L/C, T/T |
Υλικό: | Ανοξείδωτος, χάλυβας άνθρακα | Τύπος: | Ενσωματωμένος σωλήνας πτερυγίων |
---|---|---|---|
NDT: | HT/ECT | Εφαρμογή: | Ανταλλάκτης θερμότητας |
Υψηλό φως: | Σωλήνας πτερυγίων ανθρακούχου χάλυβα ASTM A179,Ενσωματωμένος σωλήνας με πτερύγια εναλλάκτη θερμότητας |

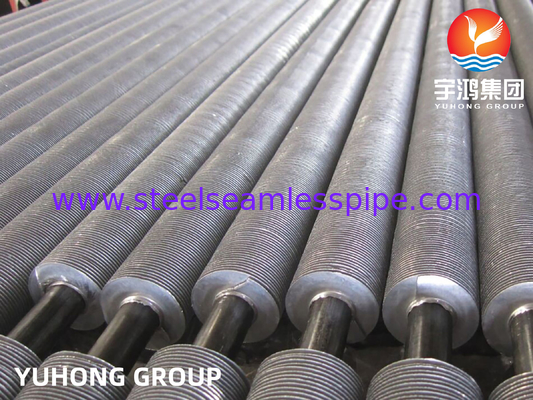

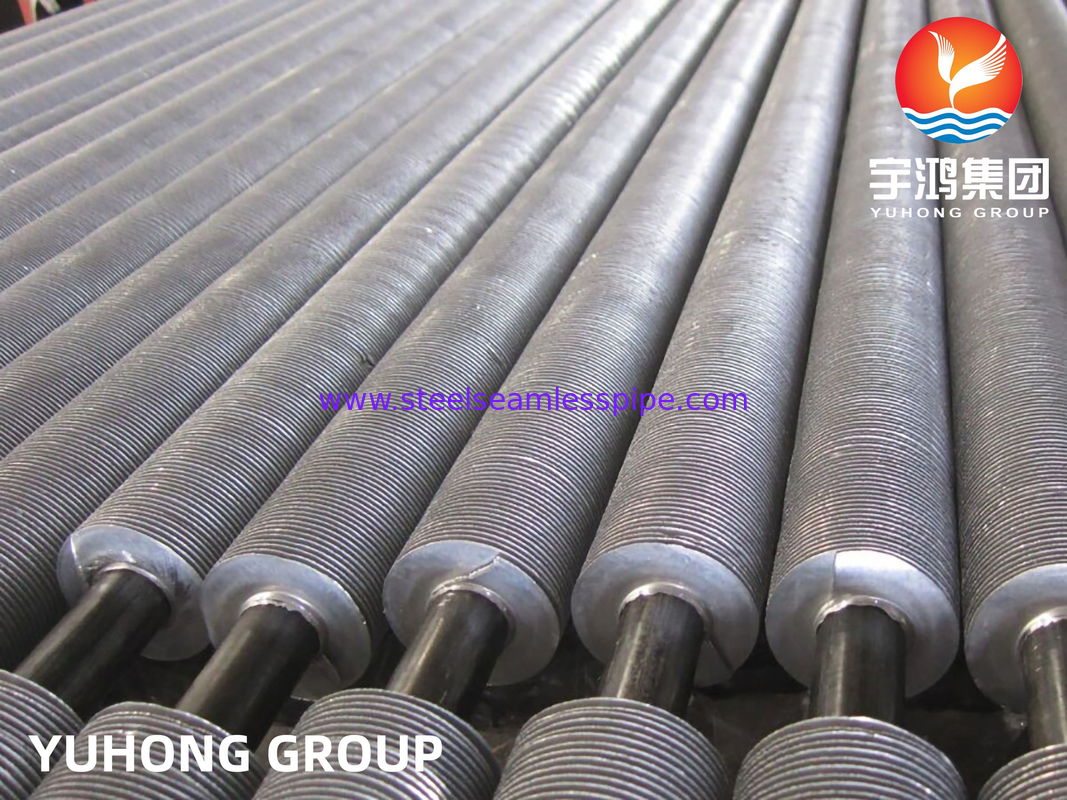

ASTM A179 A179 CARBON STEEL EMBEDDED FIN TUBE ΑΠΛΟ ΑΚΡΟ
Περιγραφή:
Ο σχεδιασμός του ενσωματωμένου πτερυγίου προσφέρει πολλά πλεονεκτήματα σε σχέση με άλλους τύπους σωλήνων με πτερύγια.Παρέχει έναν ισχυρό μηχανικό δεσμό μεταξύ των πτερυγίων και του σωλήνα, γεγονός που το καθιστά πιο ανθεκτικό σε ζημιές από εξωτερικές δυνάμεις όπως κραδασμούς και κρούσεις.Τα ενσωματωμένα πτερύγια είναι επίσης λιγότερο πιθανό να χαλαρώσουν ή να αποκολληθούν από τον σωλήνα με την πάροδο του χρόνου, κάτι που μπορεί να συμβεί με άλλους τύπους σωλήνων με πτερύγια.
Οι ενσωματωμένοι σωλήνες με πτερύγια χρησιμοποιούνται συνήθως σε εναλλάκτες θερμότητας για εφαρμογές όπως η παραγωγή ενέργειας, η χημική επεξεργασία και τα συστήματα HVAC, όπου απαιτούνται υψηλοί ρυθμοί μεταφοράς θερμότητας.Μπορούν να κατασκευαστούν χρησιμοποιώντας μια ποικιλία υλικών, όπως ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, χαλκό και αλουμίνιο, ανάλογα με τις ειδικές απαιτήσεις της εφαρμογής.
Διαδικασία ΠαραγωγήςΟ ενσωματωμένος σωλήνας με πτερύγια είναι ένας τύπος σωλήνα με πτερύγια όπου τα πτερύγια κατασκευάζονται με την ενσωμάτωση μιας λωρίδας μετάλλου στην εξωτερική επιφάνεια του σωλήνα.Η μεταλλική λωρίδα είναι συνήθως κατασκευασμένη από αλουμίνιο ή χαλκό και έχει μια σειρά από πτερύγια προσαρτημένα σε αυτήν.Στη συνέχεια, η λωρίδα εισάγεται σε μια αυλάκωση που υποβάλλεται σε μηχανική επεξεργασία στην εξωτερική επιφάνεια του σωλήνα και η αυλάκωση στη συνέχεια γεμίζεται με ένα κράμα υψηλής θερμοκρασίας, συνήθως ένα κράμα αλουμινίου ή χαλκού.
Κριτήρια αποδοχής
Εγκεκριμένο σχέδιο και οι όροι παράδοσης (TDC) των πελατών.
Επιπρόσθετες υπηρεσίες
Κούνημα σωλήνων, αγκώνες, κάμψεις (90° / 180° ή σύμφωνα με το σχέδιο του πελάτη).
Δοκιμές Ποιότητας
Υδροστατική δοκιμή;Δοκιμή δινορρευμάτων;Δοκιμή συγκόλλησης
Κατάσταση παράδοσης:Τα άκρα του σωλήνα είναι τετράγωνα κομμένα, ελεύθερα γρέζια, στεγνωμένα εσωτερικά και καθαρά με αέρα, εξωτερικά επικαλυμμένα με βερνίκι και στα δύο άκρα του Square ή του Rectangualr Fin Tube.
Εφαρμογές:
Προδιαγραφές:
Είδη | Γενικά Υλικά | Δημοφιλή υλικά ASTM / ASME |
Υλικό πυρήνα σωλήνα | Ανθρακούχο χάλυβα Κραματοποιημένος χάλυβας Ανθεκτικό στη θερμότητα χάλυβας, Ανοξείδωτο ατσάλι |
1. Ανθρακούχο χάλυβα: A106 / A179 /A192 / A210 κ.λπ. 2. Ανοξείδωτος χάλυβας: TP304/304L, TP316/TP316L, TP347 κ.λπ. 3. Κραματοποιημένος χάλυβας: P5,T5,P9,T9,T11,T22 |
Πτερύγιο Υλικό |
Ανθρακούχο χάλυβα Ανοξείδωτο ατσάλι |
1. Ανθρακούχο χάλυβα |
Φύλλο δεδομένων διαστάσεων που παρέχουμε.
Γενικές Περιγραφές H-fins | Δημοφιλείς προδιαγραφές που κάνουμε |
Σωλήνας OD (mm) | 25mm έως 73mm |
Πάχος τοιχώματος σωλήνα (mm) | 2,5 mm Ελάχ. |
Μήκος σωλήνα (mm) | 18000mm Μέγ. |
Πάχος πτερυγίου (mm) | 1,5mm έως 3,5mm |
Βήμα πτερυγίου (mm) | 10 mm Ελάχ. |
Παρακαλούμε στείλτε μας email για περισσότερες πληροφορίες. |
