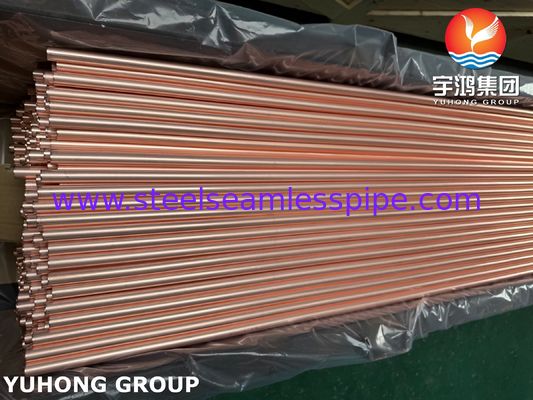

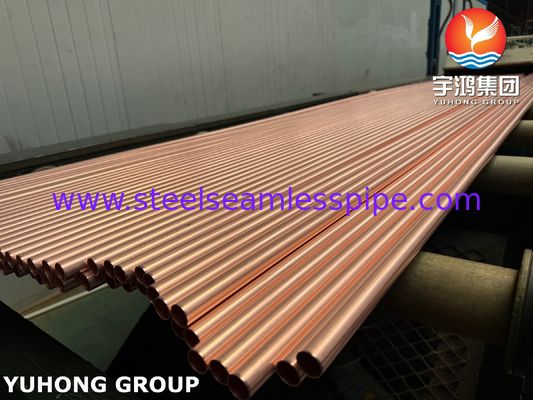

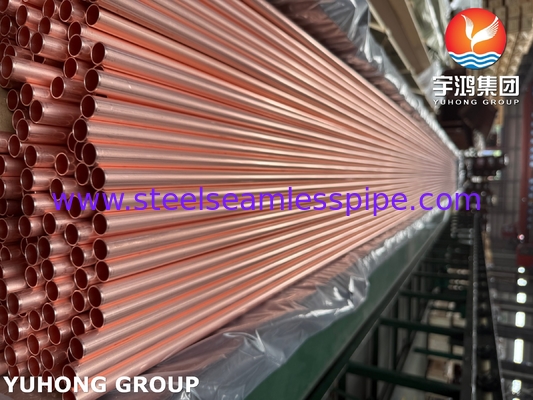

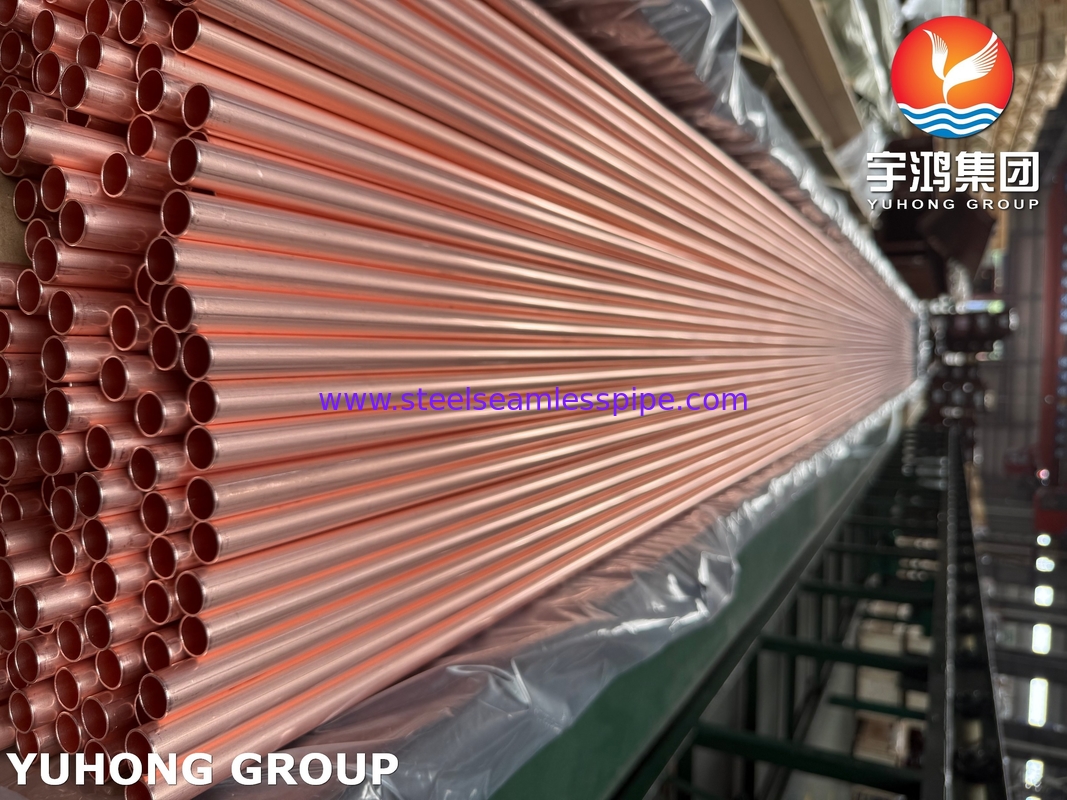

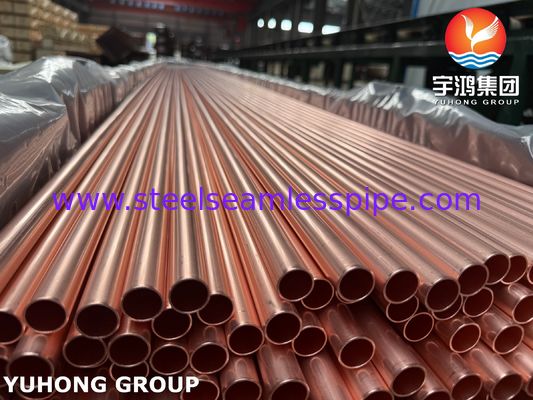

ASTM B111 / ASME SB111 C12200 Χαλκό σωλήνα για θερμοανταλλάκτη συμπυκνωτή

ASTM B111 / ASME SB111 C12200 Χαλκό σωλήνα για χρήση σε συμπυκνωτή και εναλλάκτη θερμότητας

ΑΣTM Β111είναι ένα πρότυπο που αναπτύχθηκε από την Αμερικανική Εταιρεία Ελέγχου και Υλικών, το οποίο καθορίζει ειδικά τις τεχνικές απαιτήσεις για τη χημική σύνθεση, τις μηχανικές ιδιότητες,διαμετρικές ανοχές, μη καταστροφικές δοκιμές, υδροστατικές δοκιμές και άλλες πτυχές των αδιάβρωστων σωλήνων χαλκού και κράματος χαλκού που χρησιμοποιούνται στην κατασκευή συμπυκνωτών, εξατμιστών και ανταλλακτών θερμότητας.C12200είναι ειδική κατηγορία κράματος χαλκού που προσδιορίζεται στο παρόν πρότυπο, που ανήκει σε χαλκό χωρίς οξείδιο φωσφόρου, το οποίο είναι χαλκό χωρίς χαμηλό υπολειμματικό φωσφόρου.

Γιατί χρησιμοποιείται ευρέως ο χάλκινος σωλήνας ASTM B111 C12200 στη βιομηχανία ανταλλαγής θερμότητας;

• Εξαιρετική θερμική αγωγιμότητα:Ο χαλκός έχει εξαιρετική θερμική αγωγιμότητα, δεύτερη μόνο στον ασήμι, ενώ ο σωλήνας χαλκού C12200 έχει πολύ υψηλό συντελεστή θερμικής αγωγιμότητας (περίπου 391 W/m · K),το οποίο είναι το βασικό πλεονέκτημα του να είναι ένα σωλήνα ανταλλαγής θερμότητας όπως ο συμπυκνωτής και το σωλήνα ανταλλαγής θερμότητας, ικανό να μεταφέρει αποτελεσματικά θερμότητα.
• Καλή αντοχή στη διάβρωση:Το χαλκό σωλήνα C12200 δεν έχει μόνο καλή αντοχή στη διάβρωση και μπορεί να διατηρήσει εξαιρετικές επιδόσεις στο γλυκό νερό και το ατμοσυμπιεσμένο νερό,αλλά έχει επίσης καλή αντοχή στη διάβρωση κατά την αφαίρεση ψευδαργύρου και τη διάβρωση κατά την πίεσηΚαι τα δύο οφείλονται στο στοιχείο φωσφόρο.Αντίσταση στη διάβρωση κατά την αφαίρεση ψευδαργύρου είναι ένα σημαντικό πλεονέκτημα του φωσφόρου που περιέχει αποξειδωμένο χαλκό, όπως το C12200, σε σύγκριση με το χαλκό χωρίς οξυγόνο, όπως το C10200/C10100- σε περιβάλλοντα που περιέχουν διάλυτο οξυγόνο και διοξείδιο του άνθρακα σε αλμυρό νερό, θαλάσσιο νερό ή ορισμένα χημικά για την επεξεργασία νερού,Οι συνήθεις σωλήνες χαλκού νικελίου είναι επιρρεπείς στην απομάκρυνση του ψευδαργύρου λόγω της επιλεκτικής διάλυσης του ψευδαργύρουΤο φώσφορο στο C12200 μπορεί να αποτρέψει αποτελεσματικά την εμφάνιση αυτής της μορφής διάβρωσης,βελτιώνοντας παράλληλα την αντοχή στη διάβρωση και τη διάσπαση των σωλήνων χαλκού σε ειδικά περιβάλλοντα όπως η αμμωνία.
• Καλές επιδόσεις συγκόλλησης και συγκόλλησης:Η παρουσία φωσφόρου βελτιώνει τις επιδόσεις συγκόλλησης και συγκόλλησης των σωλήνων χαλκού, διευκολύνοντας τη διεξαγωγή συνδέσεων πλακών σωλήνων κατά την κατασκευή ανταλλακτών θερμότητας.

• Καλές μηχανικές και μεταποιητικές ιδιότητες:Οι σωλήνες χαλκού C12200 έχουν επαρκή αντοχή, σκληρότητα και ευελιξία, καθιστώντας τους εύκολους να λυγίζουν, να επεκτείνονται και να σχηματίζονται για να ανταποκρίνονται στις απαιτήσεις εγκατάστασης.

• Καλή ευελιξία και αντοχή:Οι σωλήνες χαλκού C12200 διατηρούν καλή αντοχή ακόμη και σε χαμηλότερες θερμοκρασίες.

• Διοδηγικότητα:Λόγω της παρουσίας ακαθαρσιών φωσφόρου, αν και η αγωγιμότητα του σωλήνα χαλκού C12200 είναι ελαφρώς χαμηλότερη από εκείνη του χαλκού χωρίς οξυγόνο, όπως το C10200/C10100,Η αγωγιμότητά του είναι ακόμα πολύ υψηλή., περίπου 85-90% IACS, η οποία είναι επαρκής για την κάλυψη των αναγκών της συντριπτικής πλειοψηφίας των εφαρμογών ανταλλαγής θερμότητας.

Χημικά προϊόντα για σωλήνες χαλκού ASTM B111 C12200Σύνθεση

Ποια είναι η διαφορά μεταξύ των σωλήνων χαλκού ASTM B111 C12200 και άλλων σωλήνων χαλκού;

• Vs C11000 (ETP χαλκό ηλεκτρολυτικά ανθεκτικό χαλκό):Το C11000 έχει υψηλότερη περιεκτικότητα σε οξυγόνο (0,02% -0,04%), η οποία μπορεί να προκαλέσει εύθραυση υδρογόνου σε ατμόσφαιρες μείωσης όπως το υδρογόνο,και η αντοχή του στην διάβρωση με αφαίρεση ψευδαργύρου δεν είναι τόσο καλή όσο του C12200Το C12200, λόγω της αναισθητοποίησης, αποφεύγει προβλήματα εύθραυσης υδρογόνου και έχει καλύτερη αντοχή στην αφαίρεση ψευδαργύρου, καθιστώντας το καλύτερη επιλογή για σωλήνες συμπύκνωσης.
• Vs C10200/C10100 (Χωρίς οξυγόνο χαλκό):Ο άνευ οξυγόνου χαλκός έχει την υψηλότερη ηλεκτρική και θερμική αγωγιμότητα, κοντά στο 100% IACS και καλή αντοχή στο υδρογόνο,αλλά η αντοχή του στην διάβρωση με αφαίρεση ψευδαργύρου δεν είναι τόσο καλή όσο του C12200. C10200/C10100 oxygen free copper is usually more expensive and is commonly used in situations where high conductivity is required for conductors or in environments that are extremely sensitive to hydrogen embrittlement.
• Σωλήνες από κράμα χαλκού-νικέλου VS (όπως ορεινός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός ολικός οΟι σωλήνες από κράμα χαλκού έχουν καλύτερη αντοχή στη διάβρωση στο θαλασσινό νερό ή σε πιο σκληρά περιβάλλοντα, ιδίως όσον αφορά την αντοχή στη διάβρωση από διάβρωση και την αντοχή στη διάβρωση από το θαλασσινό νερό.αλλά χαμηλότερη θερμική αγωγιμότητα από το C12200 και υψηλότερα κόστη παραγωγήςΤο C12200 είναι πιο οικονομικά αποδοτικό σε γλυκό νερό, αλμυρό νερό ή σχετικά ήπιο περιβάλλον θαλασσινού νερού.

Σε ποιες βιομηχανίες χρησιμοποιούνται κυρίως οι χάλκινοι σωλήνες ASTM B111 C12200;

• Συσσωρευτής σταθμού ηλεκτρικής ενέργειας: Αυτή είναι η μεγαλύτερη και πιο κλασική εφαρμογή των σωλήνων χαλκού ASTM B111 C12200, που χρησιμοποιούνται κυρίως για τη συμπύκνωση και την επιστροφή του ατμού καυσαερίων από την τουρμπίνα.

• Συσσωρευτές πλοίων και ανταλλακτές θερμότητας: Οι σωλήνες χαλκού ASTM B111 C12200 μπορούν να χρησιμοποιηθούν για συμπύκνωση και διάφορα συστήματα ψύξης σε σταθμούς παραγωγής ηλεκτρικής ενέργειας πλοίων.

• Ανταλλάκτες θερμότητας σε πετροχημικές, χημικές και βιομηχανικές διεργασίες: ASTM B111 C12200 μπορούν να χρησιμοποιηθούν για ψύξη υγρών διαδικασίας, μέσων θέρμανσης κ.λπ.

• Εξάτμιστες και συμπυκνωτές σε συστήματα HVAC, ιδίως σε ψυκτικά και μεγάλα συστήματα.

• Εξοπλισμός ψύξης: όπως εξαρτήματα ανταλλαγής θερμότητας για μεγάλες ψυκτικές αποθήκες και βιομηχανικές ψυκτικές μηχανές.

• Άλλες εφαρμογές ανταλλαγής θερμότητας που απαιτούν υψηλή θερμική αγωγιμότητα, αντοχή στη διάβρωση και καλή διαμόρφωση.

Σύνοψη:

Το ASTM B111 C12200 (DHP φωσφόρος αποξειδωμένος χαλκός) είναι οικονομικά αποδοτικό και διαθέτει εξαιρετική θερμική αγωγιμότητα, υψηλή καθαρότητα και βιολογική αδράνεια.εξαιρετική ευελιξία και διαμόρφωση, και δεν υπάρχει κίνδυνος ασθένειας από υδρογόνο, γεγονός που το καθιστά ευρέως χρησιμοποιημένο σε συστήματα ψύξης, συστήματα πόσιμου νερού, συστήματα θέρμανσης χαμηλής πίεσης,και γενικοί βιομηχανικοί εναλλάκτες θερμότητας που χειρίζονται μη διαβρωτικά μέσα.

Ωστόσο, το ASTM B111 C12200 έχει πολύ χαμηλή αντοχή στη διάβρωση και στη διάβρωση κατά την αποζίνκωση και έχει χαμηλή μηχανική αντοχή.κατά την επιλογή της χρήσης αδιάβρωστων σωλήνων χαλκού ASTM B111 C12200, είναι απαραίτητο να περιοριστεί αυστηρά το περιβάλλον χρήσης του, όπως καθαρό νερό, μη οξειδωτικά υγρά, χωρίς στερεά σωματίδια, χαμηλή ροή, χωρίς ιόντα χλωριούχου, χωρίς αμμωνία κλπ.Μόλις αυτά τα όρια υπερβαίνουν, ή εμφανίζονται ιόντα χλωριούχου ή υψηλές ροές, πρέπει να χρησιμοποιείται ορείχαλκος αλουμινίου (C68700), ορείχαλκος ναυτικού (C44300) ή κράμα χαλκού-νικελίου (C70600, C71500).
