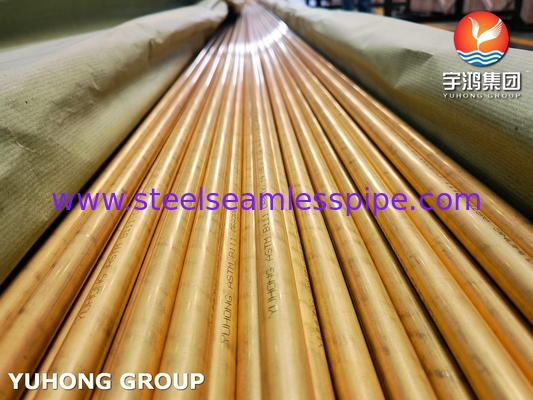

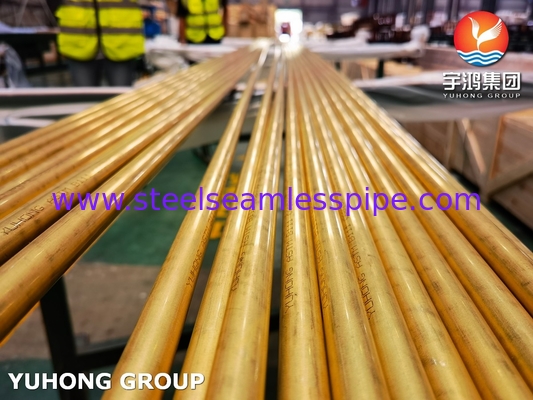

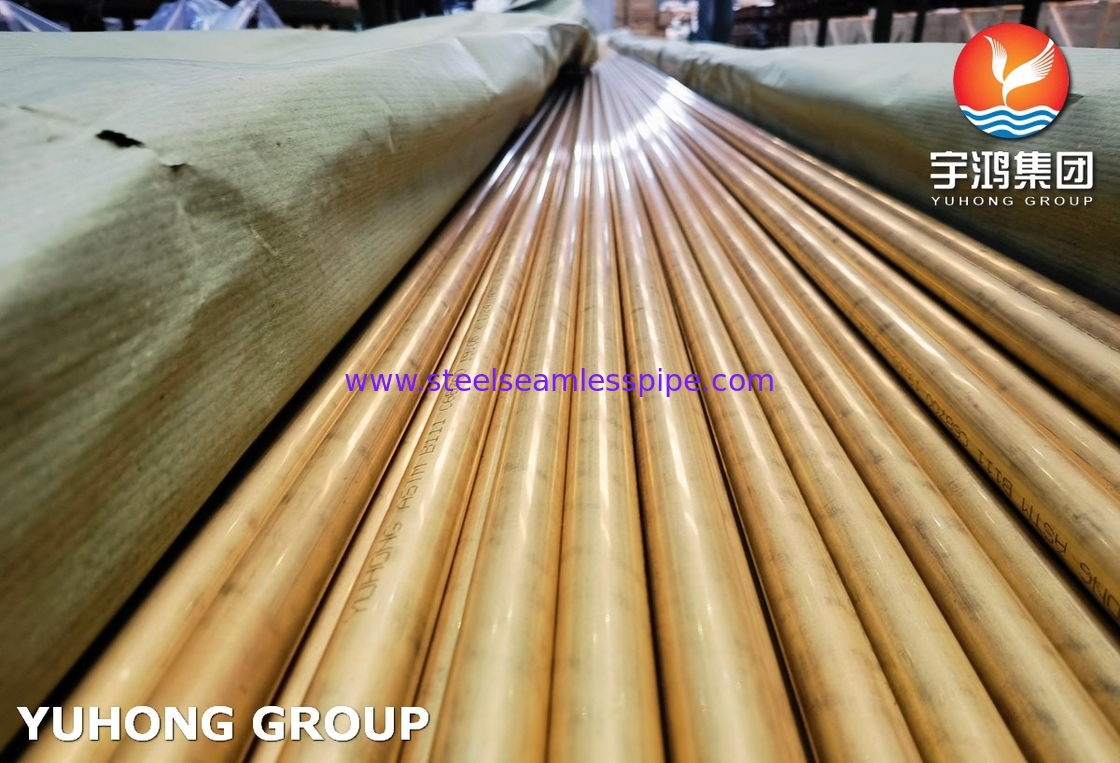

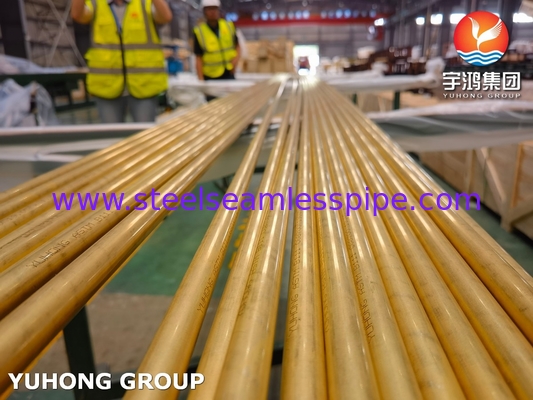

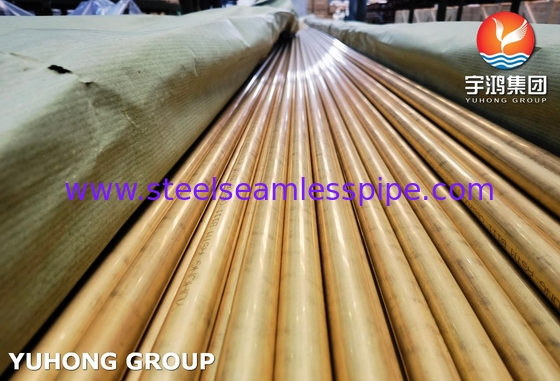

ASME SB111 C68700 Χωρίς συγκόλληση σωλήνες από χαλκό O61 για εναλλάκτη θερμότητας
ASME SΒ111Οι αδιάβροχοι σωλήνες χρησιμοποιούνται συνήθως σεΣυσσωρευτές και εξατμιστές.
Ειδικότερα, η μέθοδος ASME SB111Ποιότητα και σύνθεση υλικού
-
Βασικό υλικό, παρέχει εξαιρετική θερμική αγωγιμότητα και μηχανική αντοχή, Cu:760,0-79,0%
-
Βελτιώνει την αντοχή και την επεξεργασιμότητα, διατηρώντας παράλληλα την αντοχή στη διάβρωση, Zn:Remainder
-
Βελτιώνει την αντοχή στη διάβρωση, ιδιαίτερα στο θαλάσσιο νερό υψηλής ταχύτητας, Αλ:10,8 2,5%
-
Προσθέτει αντοχή στην διάβρωση και την πρόσκρουση, Fe:00,05 0,20%
-
Προλαμβάνει την αποζυντική, εξασφαλίζοντας μακροχρόνια αντοχή στα συστήματα ύδρευσης, καθώς:00,02 ∙ 0,06%
-
Διατηρεί τη δυνατότητα επεξεργασίας· η χαμηλή περιεκτικότητα εξασφαλίζει τη συμμόρφωση με τους περιβαλλοντικούς κανονισμούς όπως το RoHS, Pb:≤0,05%
Ειδικότερα, η μέθοδος ASME SB111Μέγεθος και ανοχές προϊόντος
1.Εξωτερική διάμετρος (OD)
Περιοχή/Αξία: 6 mm - 300 mm
Ανεπάρκεια: Για OD ≤ 50 mm, η ανοχή είναι ±0,05 mm· για OD > 50 mm, είναι ±0,1 mm.
Σημείωση: Η ακριβής ανοχή OD εξασφαλίζει τη συμβατότητα σε ανταλλακτές θερμότητας και συμπυκνωτές.
2. Μέγεθος τοίχου (WT)
Περιοχή/Αξία: 0,5 mm - 10 mm
Ανεπάρκεια: ± 10% του ονομαστικού πάχους
Σημείωση: Ομοιόμορφο πάχος τοιχώματος εξασφαλίζει σταθερές μηχανικές και θερμικές επιδόσεις.
3. μήκος
Περιοχή/αξία: Μέχρι 12 m
Ανεπάρκεια: ±5 mm για σταθερά μήκη
Σημείωση: Μπορεί να προσαρμοστεί για να ανταποκρίνεται στις ειδικές απαιτήσεις του έργου.
4Η ευθεία.
Περιοχή/Αξία: ≤ 1 mm/m
Ανεπάρκεια: Δεν σημειώνεται ειδικά
Σημείωση: εξασφαλίζει εύκολη εγκατάσταση και ευθυγράμμιση κατά την συναρμολόγηση.
ASME SB111 C68700 Όροι παράδοσης
- Τελεία επιφάνειας: Λάβδινο, λαμπερό και χωρίς ελαττώματα όπως γρατζουνιές, λάκκους ή οξείδωση.
- Καθαρισμός: Καθαρίζονται εσωτερικά και εξωτερικά για την αφαίρεση ελαίου, λιπαρών υλών και άλλων υπολειμμάτων.
- Συσκευή: Συσκευάζεται με προστατευτικά πλαστικά περιτυλίγματα ή ξύλινα κιβώτια για την αποφυγή ζημιών κατά τη μεταφορά.
- Θερμική επεξεργασία: Παρέχονται σε αναψυγμένη, απαλλαγμένη από ένταση ή όπως τραβήχτηκε, ανάλογα με τις απαιτήσεις του πελάτη.
- Σημείωση: Οι σωλήνες σημειώνονται με το όνομα του κράματος, το μέγεθος και τον αριθμό παρτίδας για την ιχνηλασιμότητα.
- Προσαρμογή: Διάρκεια, φινίρισμα ή ειδικές επικάλυψεις (π.χ. αντι-διάβρωση) διαθέσιμες κατόπιν αιτήματος.
ASME SB111 C68700 Χαρακτηριστικά απόδοσης
1.Ανδρασία τράβηξης
Αξία: 310 - 450 MPa. Παρέχει υψηλή μηχανική αντοχή, κατάλληλη για απαιτητικές εφαρμογές.
2Δύναμη απόδοσης
Αξία: 105-220 MPa. Αρκετή αντοχή για συστήματα μέτριας πίεσης.
3.Επεκτάσεις
Αξία: ≥ 35%. Η καλή ευελιξία επιτρέπει την κάμψη, την καύση και το σχηματισμό κατά την κατασκευή.
4.Θερμική αγωγιμότητα
Αξία: ~ 120 W/M·K Εξαιρετική απόδοση μεταφοράς θερμότητας, κρίσιμη για τους εναλλάκτες θερμότητας και τους συμπυκνωτές.
5Αντίσταση στη διάβρωση
Αξία: Εξαιρετική σε θαλασσινό νερό. Υψηλή αντοχή στην αποζινκίκευση, την πρόσκρουση και τη βιοκαθαρότητα σε θαλάσσια περιβάλλοντα.
6Αντίσταση στην διάβρωση
Η περιεκτικότητα σε αλουμίνιο βελτιώνει την αντοχή στο νερό υψηλής ταχύτητας ή στις ταραχώδεις ροές.
7.Θερμοκρασία λειτουργίας
Αξία: Μέχρι 300 °C. Κατάλληλο για βιομηχανικές και θαλάσσιες εφαρμογές υψηλής θερμοκρασίας.
8.Σφιχτότητα
Αξία: ~ 8,53 g/cm3 Τυπική πυκνότητα για κράματα ορείχαλκου, εξασφαλίζοντας ελεγχόμενο βάρος για εγκαταστάσεις.
Ειδικότερα, η μέθοδος ASME SB111Τυποποιημένα πιστοποιητικά
- Β111: Τυποποιημένη προδιαγραφή για σωλήνες συμπύκνωσης από χαλκό και κράμα χαλκού.
- EN 12451 Ευρωπαϊκή: πρότυπο για αδιάβροχους σωλήνες χαλκού και κράματος χαλκού για ανταλλακτές θερμότητας.
- ISO 19688: Διεθνές πρότυπο για αδιάβροχους σωλήνες από κράμα χαλκού για ανταλλακτές θερμότητας.
- BS2871 Μέρος 3: Βρετανικό πρότυπο για αδιάβροχους σωλήνες για ανταλλακτές θερμότητας και συμπυκνωτές.
- Συμμόρφωση με το RoHS:Περιορισμός των επικίνδυνων ουσιών, διασφαλίζοντας ελάχιστη περιεκτικότητα σε μόλυβδο για λόγους ασφάλειας.
- NACE MR0175: διασφαλίζει την καταλληλότητα για οξύ περιβάλλον εργασίας όπου απαιτείται αντοχή στη διάβρωση από H2S.
- Συμμόρφωση με το ΠΕΔ: Οδηγία για τους εξοπλισμούς υπό πίεση για συστήματα υπό πίεση στην Ευρώπη.
