ΑΣTM A312 TP310S Σωλήνες κυματοειδούς ανοξείδωτου χάλυβα για εναλλάκτη θερμότητας

ΑΣTM A312 TP310S κυματοειδής σωλήνας για εναλλάκτη θερμότητας

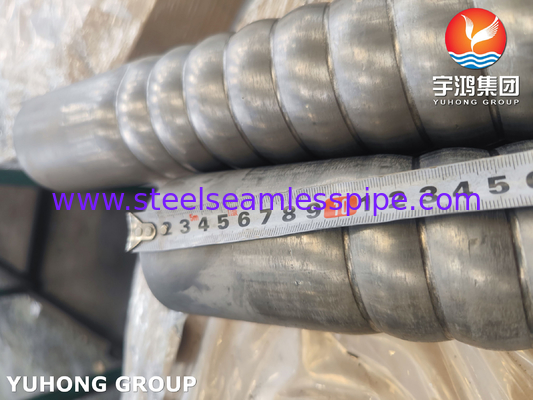

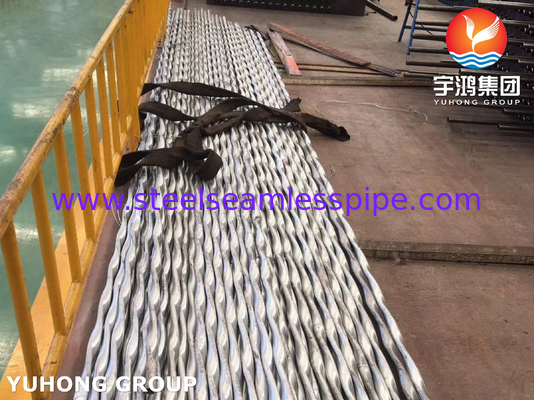

Τι είναι το κυματοειδές σωλήνα;

Ένας κυματοειδής σωλήνας είναι ένας ευέλικτος κυλινδρικός αγωγός που χαρακτηρίζεται από μια σειρά από κορυφές και αυλακώσεις κατά μήκος του, παρέχοντας βελτιωμένη αντοχή, απορρόφηση θερμικής διαστολής,και αντοχή σε δονήσειςΟι σωλήνες αυτοί είναι συνήθως κατασκευασμένοι από ανοξείδωτο χάλυβα, πολυμερή ή ειδικά κράματα για να ταιριάζουν σε διάφορες βιομηχανικές εφαρμογές.καθιστώντας τους ιδανικούς για πολύπλοκες εγκαταστάσειςΟι κυματοειδείς σωλήνες χρησιμοποιούνται ευρέως σε συστήματα υψηλής θερμοκρασίας (π.χ. εξατμίσεις, ανταλλακτές θερμότητας), εξαρτήματα αυτοκινήτων και αεροδιαστημικών, χημικής επεξεργασίας και συστημάτων HVAC.Παρόλο που προσφέρουν ανώτερη ευελιξία και αντοχή στην πίεση σε σύγκριση με τους ομαλούς σωλήνεςΗ ευελιξία τους τις καθιστά απαραίτητες σε απαιτητικά μηχανικά περιβάλλοντα.

1- Σύνθεση και ιδιότητες:

Θέση 310S: Αυστενίτης ανοξείδωτος χάλυβας με υψηλή περιεκτικότητα σε χρώμιο (~ 25%) και νικέλιο (~ 20%), βελτιστοποιημένη για υψηλές θερμοκρασίες.βελτίωση της συγκολλητικότητας και μείωση της βροχόπτωσης καρβιδίων.

Βασικές ιδιότητες: Εξαιρετική αντοχή στην οξείδωση έως 1100 °C (2012 °F), καλή αντοχή στη θειοποίηση και ανώτερη αντοχή στην έλξη.Λιγότερο κατάλληλο για περιβάλλοντα πλούσια σε χλωρίδια σε σύγκριση με τα είδη όπως το 316.

2. συμμόρφωση με το πρότυπο ASTM A312:

Πεδίο εφαρμογής: Καλύπτει τους αδιάβροχους και συγκολλημένους σωλήνες από ανοξείδωτο ατσάλι austenitic, συμπεριλαμβανομένων των διαμετρικών, μηχανικών και χημικών προδιαγραφών.

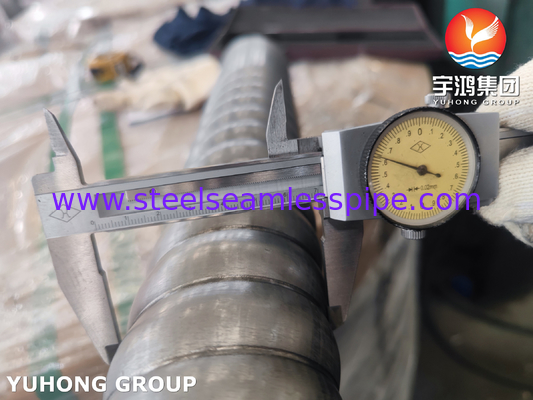

Μέγεθος: Τυποποιημένες εξωτερικές διαμέτρους, πάχους τοίχων και μήκους, προσαρμοσμένα για τα πρότυπα κυματοειδούς, τα οποία ενισχύουν την ευελιξία και τη θερμική επέκταση.

3. Διαδικασία κατασκευής:

Παραγωγή σωλήνων βάσης: Κατασκευάζονται ως αδιάβροχοι ή συγκολλημένοι σωλήνες σύμφωνα με την ASTM A312.

Κουρφωτότητα: Οι διαδικασίες μεταπαραγωγής όπως η υδρομόρφωση ή η τυποποίηση εισάγουν κυματισμούς, αυξάνοντας την επιφάνεια και την ευελιξία.

Θερμική επεξεργασία: Επεξεργασία με διάλυμα μετά την κροταλίδα για την αποκατάσταση της αντοχής στη διάβρωση και της ευκαμψίας με διάλυση των καρβιδίων.

4Μηχανολογικές προδιαγραφές και προδιαγραφές επιδόσεων:

Μηχανολογικές ιδιότητες: Τυπική αντοχή σε εφελκυσμό ≥ 515 MPa, αντοχή απόδοσης ≥ 205 MPa και επιμήκυνση ≥ 35% (μετά την επένδυση).

Δοκιμές: Υδροστατικές δοκιμές, μη καταστροφικές ηλεκτρικές δοκιμές (π.χ. κυματιδίου ρεύματος) και δοκιμές πίεσης για τη διασφάλιση της ακεραιότητας μετά την κυματοποίηση.

5Εφαρμογές:

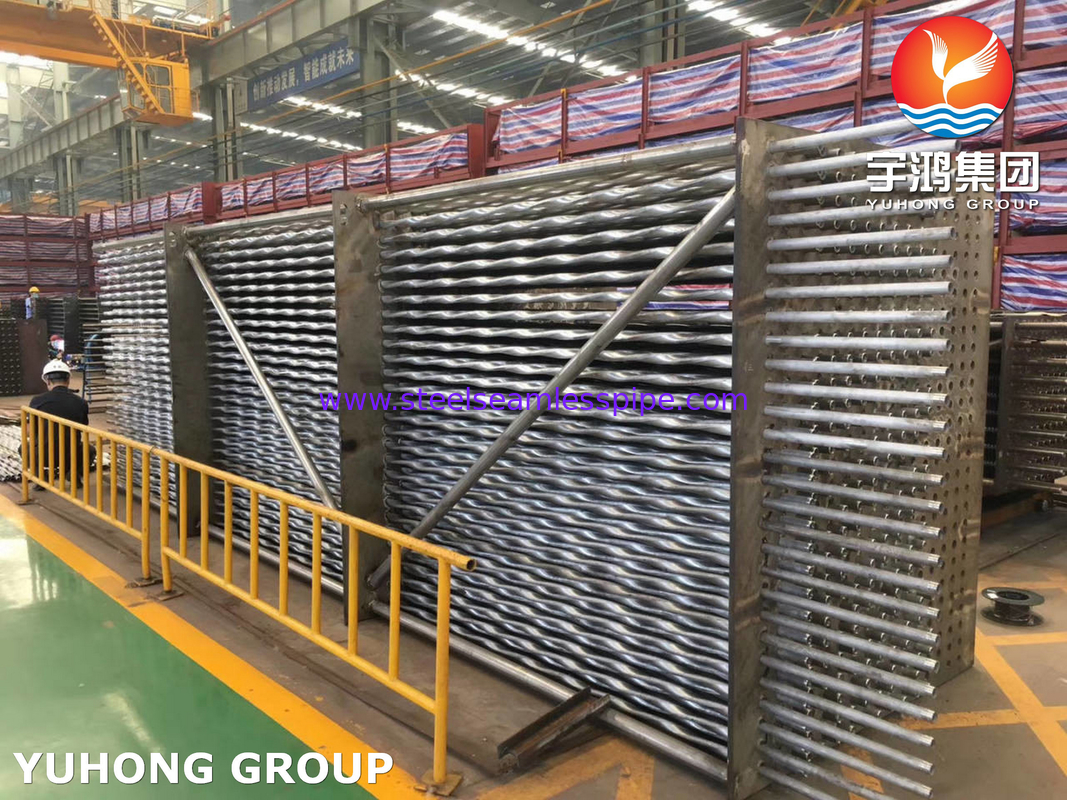

Περιβάλλον υψηλών θερμοκρασιών: Φούρνοι, εναλλάκτες θερμότητας, συστήματα εξάτμισης, αεροδιαστημική βιομηχανία και χημική επεξεργασία.

Πλεονεκτήματα: Οι κυματισμοί μειώνουν την θερμική πίεση, μειώνουν την ανάγκη για αρθρώσεις επέκτασης και βελτιώνουν την αποτελεσματικότητα της μεταφοράς θερμότητας.

6- Εγκατάσταση και Συναλλαγές:

Ευελιξία: Επιτρέπει θερμική επέκταση, αλλά απαιτεί κατάλληλη υποστήριξη για την αποφυγή χαλάρωσης.

Συντήρηση: Οι κυματισμοί μπορεί να παγιδεύσουν σωματίδια· λιγότερο ιδανικό για εφαρμογές λιπαντικού χωρίς τακτικό καθαρισμό.

7Συγκριτική ανάλυση:

Αντί 304/316: Υψηλότερη απόδοση σε υψηλές θερμοκρασίες αλλά μικρότερη αντοχή στη διάβρωση σε περιβάλλοντα χλωριούχου.

Αντί 310H: Λιγότερος άνθρακας από τον 310H βελτιώνει τη συγκόλληση αλλά μειώνει την αντοχή σε υψηλές θερμοκρασίες.

8Πρότυπα και προδιαγραφές:

Βάση σωλήνα: Η ASTM A312 διέπει τις προδιαγραφές υλικού και διαστάσεων.

Κουρούγκαση: Συνήθως ακολουθεί τις προδιαγραφές του κατασκευαστή ή πρόσθετα πρότυπα για τις διαδικασίες σχηματισμού.
