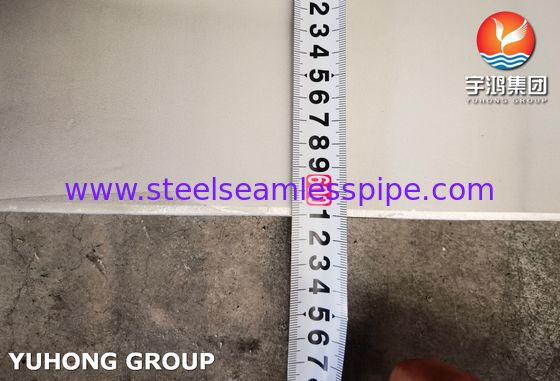

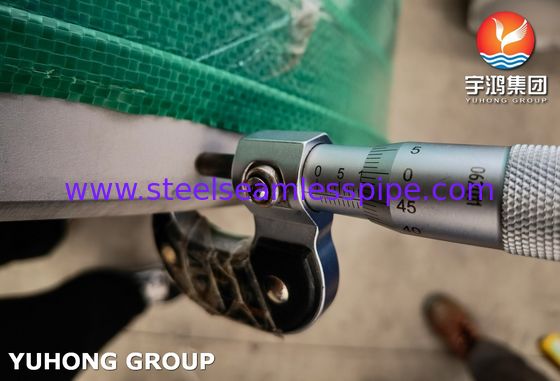

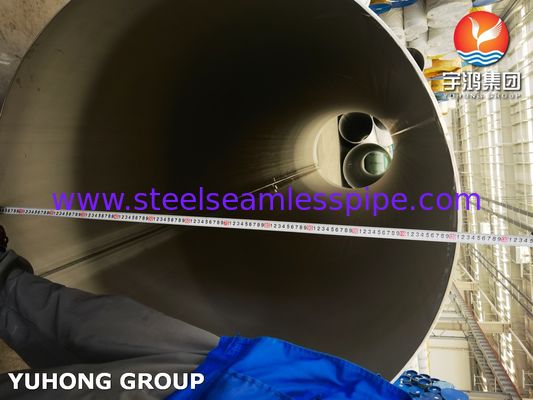

ASTM A358 TP316L Σωλήνας από ανοξείδωτο χάλυβα συγκολλημένος, μαριναρισμένος και ανόπτησης

ASTM A358 TP316L Σωλήνας από ανοξείδωτο χάλυβα συγκολλημένος, μαριναρισμένος και ανόπτησης

ASTM A358 Η προδιαγραφή καλύπτει σωλήνες από ανοξείδωτο χάλυβα χρωμίου νικελίου ωστενίτη ηλεκτρικής συγκόλλησης κατάλληλους για βιομηχανικά έργα όπως έργα μεταφοράς διαβρωτικών μέσων υψηλής θερμοκρασίας και υψηλής πίεσης, υγιεινά περιβάλλοντα ποιότητας τροφίμων και θαλάσσια μηχανική. Η αντοχή σε εφελκυσμό του υλικού ASTM A358/ASME SA358 TP316L είναι ≥ 485 MPa, το όριο διαρροής είναι ≥ 170 MPa, η επιμήκυνση είναι ≥ 35% (μήκος μέτρησης 50mm) και η σκληρότητα HB είναι ≤ 217 (μετά από θερμική επεξεργασία διαλύματος). Είναι κατάλληλο για αραιό θειικό οξύ, οξικό οξύ, φωσφορικό οξύ, διαλύματα χλωριούχων σε θερμοκρασία δωματίου και περιβάλλοντα υψηλής θερμοκρασίας με συνεχή θερμοκρασία χρήσης ≤ 870 ℃.

ASTM A358 TP316L Χημική Σύνθεση από ανοξείδωτο χάλυβα %

ASTM A358 TP316L Απαιτήσεις κατασκευής και δοκιμών συγκολλημένων σωλήνων από ανοξείδωτο χάλυβα

1. Διαδικασία παραγωγής

• Μέθοδος συγκόλλησης: συγκόλληση μονής όψης ή συγκόλληση διπλής όψης υπό προστασία αδρανούς αερίου
• Επεξεργασία μετά τη συγκόλληση: Απαιτείται θερμική επεξεργασία διαλύματος με ταχεία ψύξη στους 1050-1120 ℃ και η ραφή συγκόλλησης μαρινάρεται και παθητικοποιείται σύμφωνα με το πρότυπο ASTM A380

     2. Έλεγχος ποιότητας

• Μη καταστροφικές δοκιμές: Διεξαγωγή 100% ακτινογραφικής δοκιμής (RT) ή υπερηχητικής δοκιμής (UT) σύμφωνα με τα ASTM E164/E213. Διεξαγωγή δοκιμής διείσδυσης συγκόλλησης (PT) σύμφωνα με το ASTM E165

• Δοκιμή πίεσης: Διεξαγωγή δοκιμής υδροστατικής πίεσης ≥ 1,5 φορές της πίεσης σχεδιασμού σύμφωνα με τις γενικές απαιτήσεις του ASTM A450

• Ποιότητα επιφάνειας: Εξασφάλιση απουσίας ελαττωμάτων όπως ρωγμές ή έλλειψη σύντηξης και το εσωτερικό τοίχωμα θα πρέπει να έχει ομαλή μετάβαση




ASTM A358 TP316L Ανοξείδωτος χάλυβας σε σύγκριση με ASTM A312 TP316L

Διαδικασία κατασκευής ASTM A358 και επεξεργασία συγκόλλησης

Το πρότυπο ASTM A358 ταξινομεί τους χαλύβδινους σωλήνες σε διάφορους βαθμούς με βάση τις διαδικασίες συγκόλλησης και μετα-επεξεργασίας:

1.CLASS 1:

• Διαδικασία: Αυτοματοποιημένη μέθοδος συγκόλλησης, χωρίς προσθήκη υλικού πλήρωσης.
• Επεξεργασία συγκόλλησης: 100% ακτινογραφικός έλεγχος (RT) και των εσωτερικών και των εξωτερικών επιφανειών της συγκόλλησης + θερμική επεξεργασία διαλύματος ολόκληρου του συγκολλημένου σωλήνα.
• Χαρακτηριστικά: Βαθμός υψηλότερης ποιότητας, κατάλληλος για τις πιο απαιτητικές συνθήκες λειτουργίας.

2.CLASS 3:

• Διαδικασία: Αυτοματοποιημένη μέθοδος συγκόλλησης, με ή χωρίς προσθήκη υλικού πλήρωσης.
• Επεξεργασία συγκόλλησης: Θερμική επεξεργασία διαλύματος ολόκληρου του συγκολλημένου σωλήνα.
• Χαρακτηριστικά: Ο πιο συνηθισμένος βαθμός, κατάλληλος για τα περισσότερα περιβάλλοντα υψηλής θερμοκρασίας και διαβρωτικά.

3.CLASS 5:

• Διαδικασία: Αυτοματοποιημένη μέθοδος συγκόλλησης, με προσθήκη υλικού πλήρωσης.
• Επεξεργασία συγκόλλησης: Δεν απαιτείται θερμική επεξεργασία για τη συγκόλληση (Κατάσταση ως συγκολλημένο). Επιτρέπεται η παράδοση στην κατάσταση ως συγκολλημένο.
• Χαρακτηριστικά: Περιορίζεται σε συγκεκριμένα χημικά περιβάλλοντα όπου η διαβρωτικότητα είναι ανεπαρκής για να προκαλέσει διακοκκώδη διάβρωση. Δεν συνιστάται για διαβρωτικά ή υψηλής θερμοκρασίας περιβάλλοντα.

4.CLASS 7:

• Διαδικασία: Παρόμοια με την Class 1, αλλά χωρίς ακτινογραφικό έλεγχο.
• Επεξεργασία συγκόλλησης: Θερμική επεξεργασία διαλύματος ολόκληρου του συγκολλημένου σωλήνα.
• Χαρακτηριστικά: Ένας συμβιβασμός μεταξύ της Class 1 (χωρίς ακτινογραφική δοκιμή) και της Class 3 (χωρίς υλικό πλήρωσης).

5.CLASS 10:

• Διαδικασία: Διαδικασία συγκόλλησης διπλής όψης (π.χ., TIG), συνήθως με προσθήκη υλικού πλήρωσης.
• Επεξεργασία συγκόλλησης: Απαιτείται 100% ακτινογραφικός έλεγχος της συγκόλλησης και ολόκληρος ο συγκολλημένος σωλήνας υποβάλλεται σε θερμική επεξεργασία διαλύματος.
• Χαρακτηριστικά: Ποιότητα συγκρίσιμη με την Class 1, αλλά με συγκόλληση διπλής όψης, με αποτέλεσμα ανώτερη ποιότητα συγκόλλησης.

Εφαρμογή συγκολλημένου σωλήνα από ανοξείδωτο χάλυβα ASTM A358 TP316L

• Χημική βιομηχανία: Ο συγκολλημένος σωλήνας από ανοξείδωτο χάλυβα ASTM A358 TP316L είναι κατάλληλος για συστήματα αραίωσης συμπυκνωμένου θειικού οξέος λόγω της ισχυρής αντοχής του στη διάβρωση από θειικό οξύ. Λόγω της αντοχής του στη διάβρωση από ιόντα χλωρίου, είναι κατάλληλος για αγωγούς άλμης στη μηχανική χλωρίου αλκαλίων.
• Τομέας ενέργειας: Ο συγκολλημένος σωλήνας από ανοξείδωτο χάλυβα ASTM A358 TP316L μπορεί να χρησιμοποιηθεί για αγωγούς νερού αφαλάτωσης σε πυρηνικούς σταθμούς, υπό την προϋπόθεση ότι απαιτείται έλεγχος χαμηλής περιεκτικότητας σε κοβάλτιο. Μπορεί επίσης να χρησιμοποιηθεί για συστήματα ψύξης θαλασσινού νερού σε υπεράκτιες πλατφόρμες.
• Τρόφιμα και φαρμακευτικά: Ο συγκολλημένος σωλήνας από ανοξείδωτο χάλυβα ASTM A358 TP316L με Ra ≤ 0,8 μ m εσωτερική τραχύτητα επιφάνειας μπορεί να χρησιμοποιηθεί για τον καθαρισμό CIP/SIP των αγωγών και μπορεί επίσης να χρησιμοποιηθεί ως μέσο καλλιέργειας βιοαντιδραστήρα για μεταφορά.
