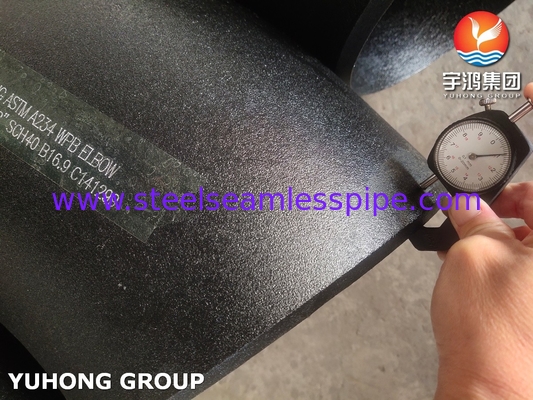

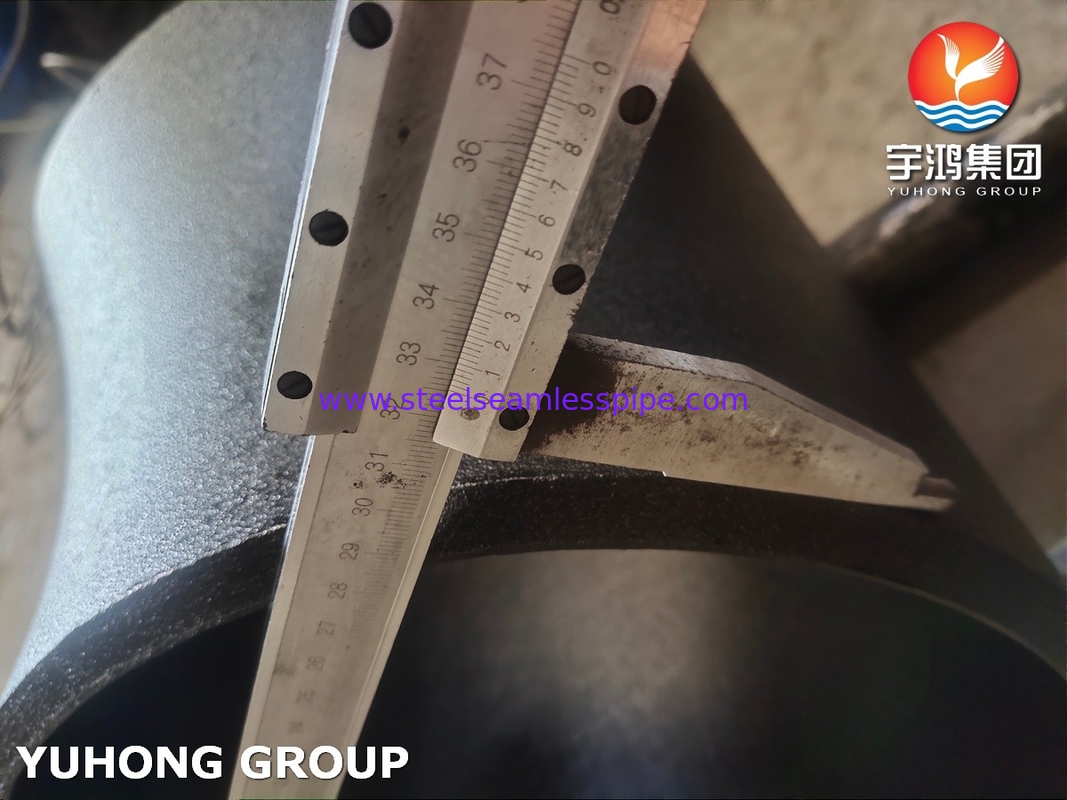

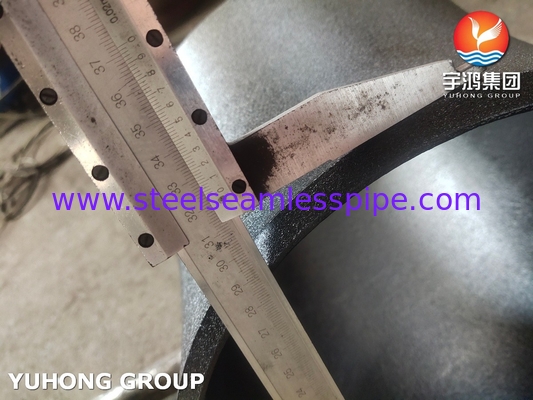

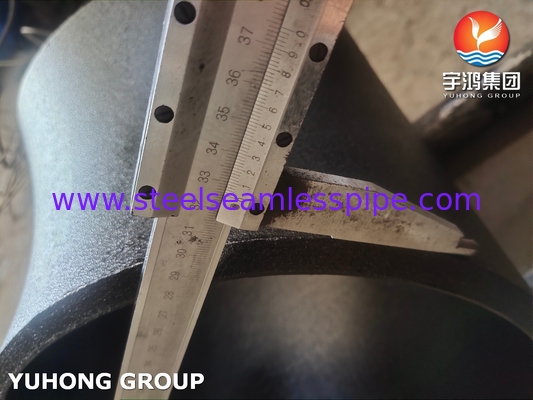

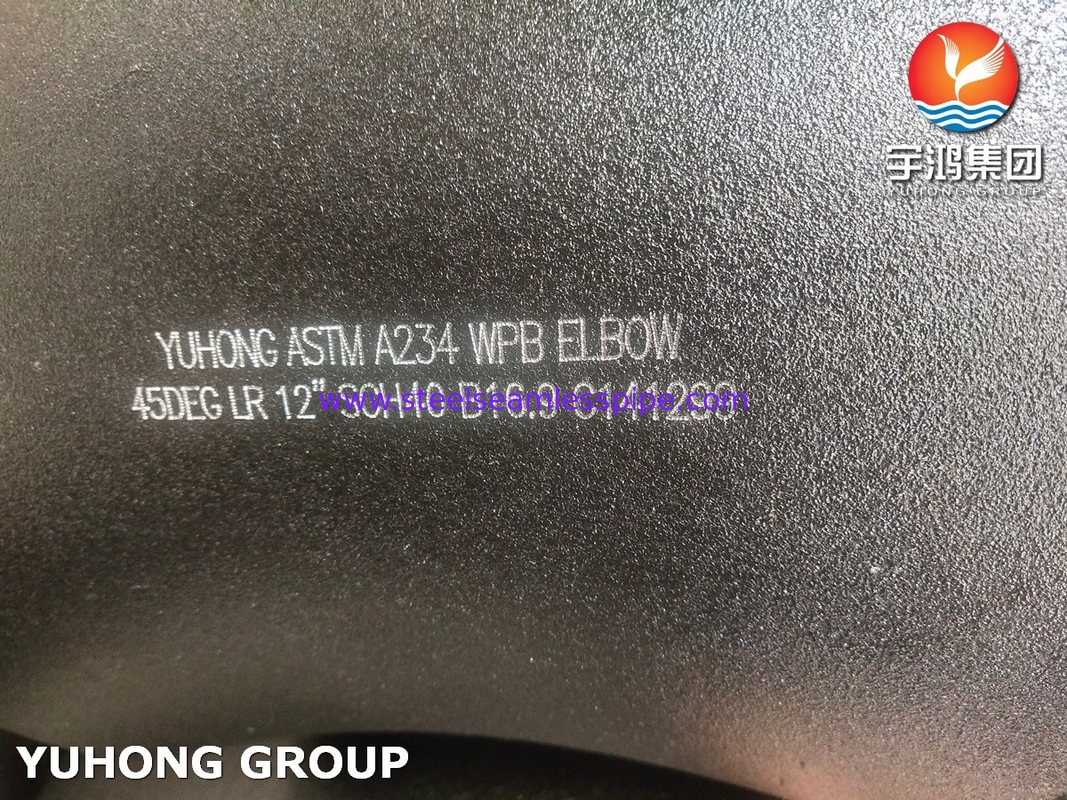

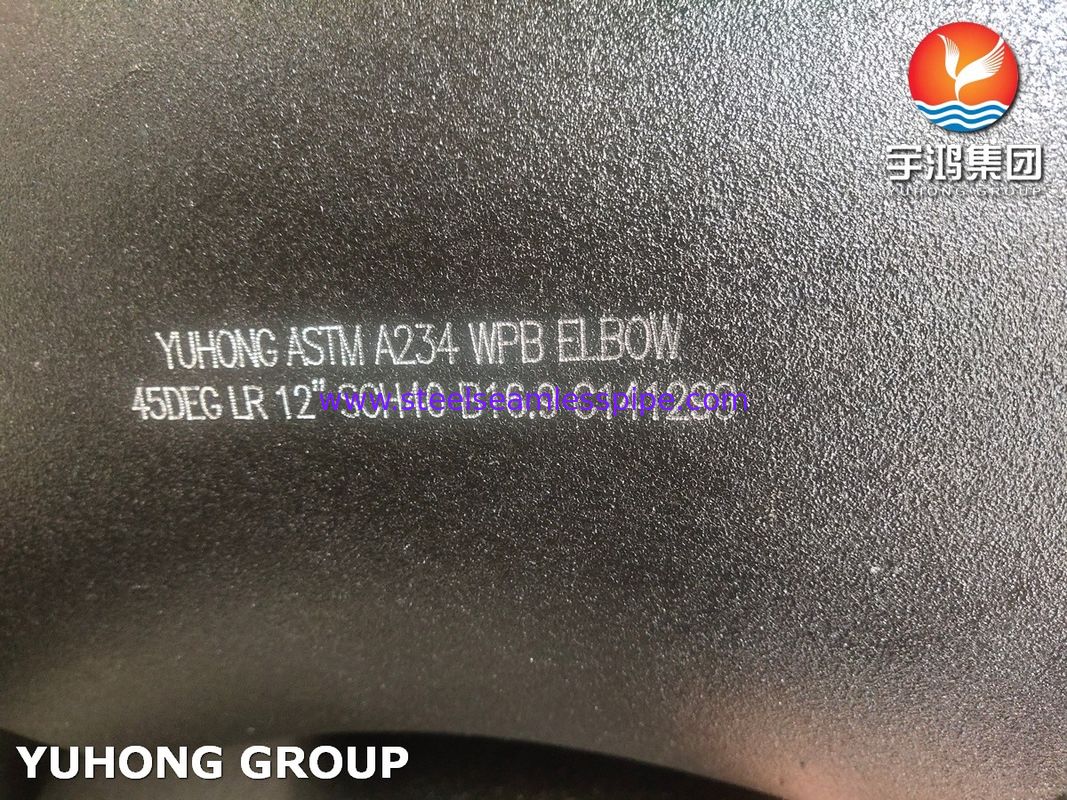

ASTM A234 WPB Carbon Steel Elbow 45DEG LR Buttwelded BW B16.9

ASTM A234 WPB Carbon Steel Elbow 45DEG LR Buttwelded BW B16.9

WPBείναι κατασκευασμένο από υλικό χάλυβα άνθρακα, που ανήκει σε:ΑΣTM A234πρότυπο, που καλύπτει σφυρηλατημένα σωλήνες από χάλυβα άνθρακα και κράμα χάλυβα για εφαρμογές μεσαίας και υψηλής θερμοκρασίας, κατάλληλα για αδιάβροχες ή συγκολλημένες δομές, όπως αγκώνες, σχοινιά, καπάκια σωλήνων κ.λπ.Τα κύρια χημικά συστατικά είναι τα τυπικά συστατικά με C ≤ 00,3% Mn 0,29-1,06%, Si≥0,1%, Περιέχουν ίχνη Cr, Ni, Mo κλπ.WPBΤο υλικό δεν είναι μικρότερο από 415 MPa, η αντοχή απόδοσης δεν είναι μικρότερη από 240 MPa, η επιμήκυνση είναι 22% και η σκληρότητα δεν είναι μεγαλύτερη από 197 HB, κατάλληλη για σενάρια μεσαίας πίεσης.

Χημικές απαιτήσεις της ASTM A234 WPB

Μηχανικές ιδιότητες του ASTM A234 WPB

ΑΣTM A234 WPB Carbon Steel Elbow Διαδικασία κατασκευής και τύπος κατασκευής:

Τεχνολογία τυποποίησης:

• Επενδύσεις:Υψηλής συχνότητας θερμοκονδυλίωση, κατάλληλη για μαζική παραγωγή, η οξείδωση της επιφάνειας απαιτεί επεξεργασία.
• Τεχνουργήματα ψύξης:Συνήθως χρησιμοποιούνται αγκώνες μικρής διαμέτρου, με υψηλή ακρίβεια, αλλά απαιτούν αναψύξη για την εξάλειψη της εσωτερικής πίεσης.
• Δυνατότητα άνω των 50 WΓια μεγάλες διαμέτρους, οι πλάκες χάλυβα τυλίγονται και συγκολλούνται, πράγμα που είναι χαμηλό κόστος αλλά απαιτεί μη καταστροφικές δοκιμές.

Διαρθρωτική ταξινόμηση:

• Γωνία:45 ° (στροφή εκτροπής), 90 ° (στροφή δεξιάς γωνίας), 180 ° (επιστροφή σε σχήμα U).
• Ράδιο καμπυλότητας:μεγάλη ακτίνα (1.5D, χαμηλή αντίσταση ροής) έναντι μικρής ακτίνας (1D, συμπαγές χώρος).
• Διάκριση πάχους τοίχου:ΣΧ40, ΣΧ80 κ.λπ., που ταιριάζουν με τις σειρές πάχους τοίχου ASME B16.9.

Εφαρμογή ASTM A234 WPB Carbon Steel Elbow

• Βιομηχανία πετρελαίου και φυσικού αερίου:Ο χάλυβας άνθρακα WPB ανταποκρίνεται στις απαιτήσεις πίεσης από θερμοκρασία δωματίου έως μέση θερμοκρασία (-29 ° C ~ 343 ° C) και το κόστος του είναι χαμηλότερο από το κράμα χάλυβα, κατάλληλο για μη όξινα περιβάλλοντα.,μπορεί να χρησιμοποιηθεί ως συνδετικό στοιχείο για αγωγούς συλλογής και μεταφοράς πετρελαίου και φυσικού αερίου, συστήματα αγωγών διυλιστηρίων, συστήματα αγωγών μεγάλων αποστάσεων κ.λπ.
• Βιομηχανία ηλεκτρικής ενέργειας:Το υλικό WPB έχει σταθερές επιδόσεις κάτω των 343 °C και μπορεί να χρησιμοποιηθεί σε συνδυασμό με υλικά υψηλής ποιότητας όπως το P91/P22 για τη βελτιστοποίηση του κόστους.Μπορεί να χρησιμοποιηθεί για την περιστροφή του κύριου σωλήνα ατμού και του σωλήνα τροφοδοσίας νερού των λέβητων σε θερμοηλεκτρικά εργοστάσια (όπως το Sch80 παχύ τοίχωμα αγκώνες για να αντέξει την επίδραση ατμού υψηλής πίεσης)· Σύνδεση του κύριου αγωγού και του παρακλάδιου αγωγού στο σύστημα αστικής κεντρικής θέρμανσης (με κλίση 45 ° για τη μείωση της αντίστασης του υγρού).Μπορεί να χρησιμοποιηθεί για τη σύνδεση μη ραδιενεργών αγωγών κυκλοφορίας νερού σε συμβατικά νησιά σε βοηθητικά συστήματα πυρηνικής ενέργειας (σύμφωνα με το πρότυπο ASME B31).1 προδιαγραφές).
• Χημικές και πετροχημικές βιομηχανίες:Το αγκώνα από χάλυβα άνθρακα WPB μπορεί να συνδέσει αντιδραστήρες με ανταλλακτές θερμότητας, αντλίες και άλλο εξοπλισμό στους αγωγούς εισόδου και εξόδου των αντιδραστήρων (μακροί ακτίνες αγκώνων μειώνουν την αναταραχή και προστατεύουν τους καταλύτες);Μεταφορά οξέων και αλκαλικών μέσων σε αγωγούς χαμηλής συγκέντρωσης με μη ιδιαίτερα διαβρωτικά μέσα (όπως αδύναμα οξέα και αλκαλικά διαλύματα) (που απαιτούν επικάλυψη με αντιδιαβρωτικές επικάλυψεις).Ως σύνδεση στροφής για το δίκτυο αγωγών σε συστήματα συμπιεσμένου αέρα (οι αγκώνες μικρής ακτίνας είναι κατάλληλοι για συμπαγές σχεδιασμό).

Οι αγκώνες από ατσάλι άνθρακα ASTM A234 WPB έχουν γίνει μια κοινή επιλογή σε βιομηχανίες όπως το πετρέλαιο, η ενέργεια και τα χημικά λόγω της μέτριας αντοχής τους, της εύκολης επεξεργασίας,και ελεγχόμενο κόστοςΑλλά σε σενάρια οξέος διάβρωσης, υπερυψωμένης θερμοκρασίας (> 343 ° C) ή υπερυψωμένης πίεσης,πρέπει να αντικατασταθεί με κράμα χάλυβα της σειράς WP (όπως WP11/WP22) ή υλικό από ανοξείδωτο χάλυβα (όπως ASTM A403)Κατά την επιλογή, είναι απαραίτητο να αξιολογηθούν συνολικά τα χαρακτηριστικά του μέσου, οι περιβαλλοντικές συνθήκες και τα βιομηχανικά πρότυπα.
