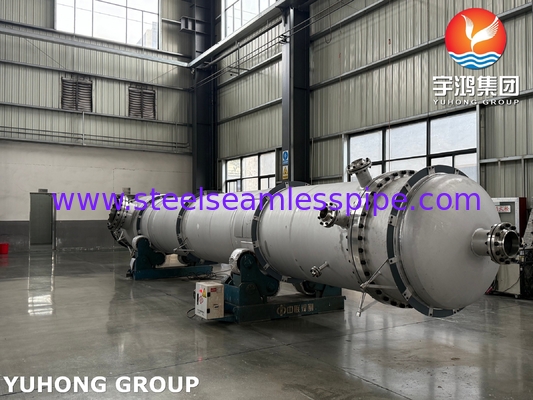

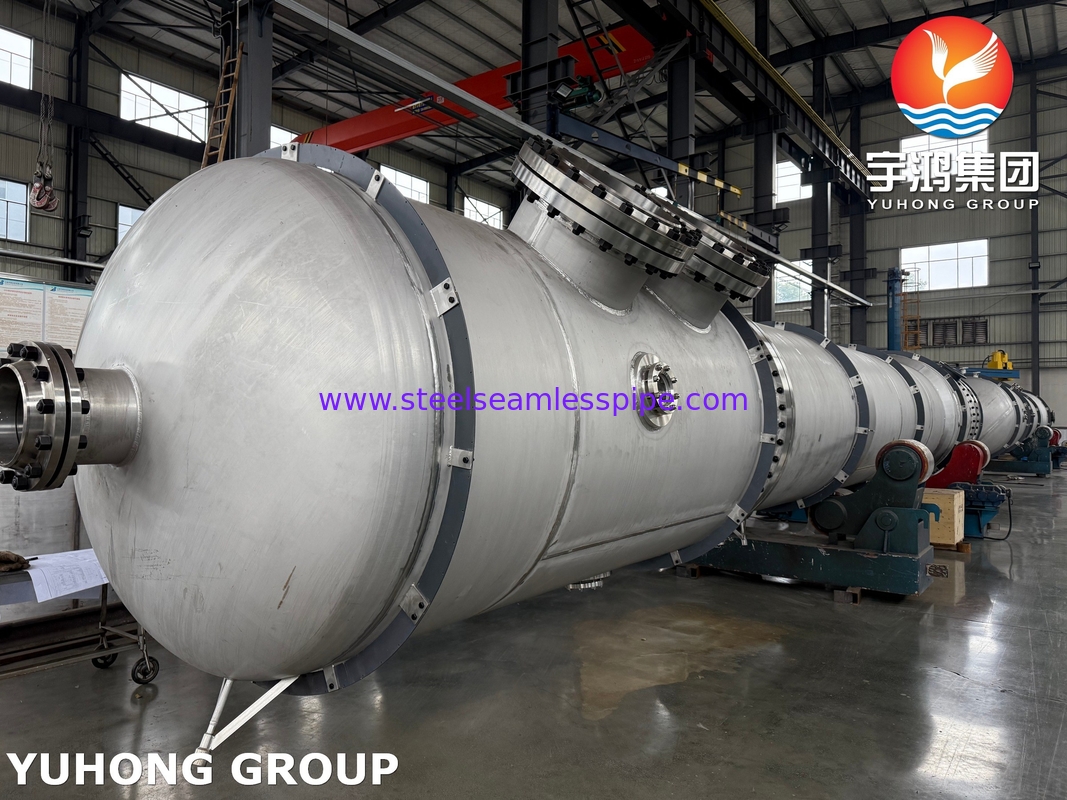

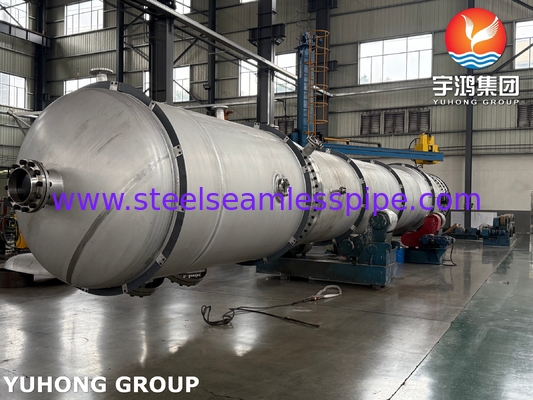

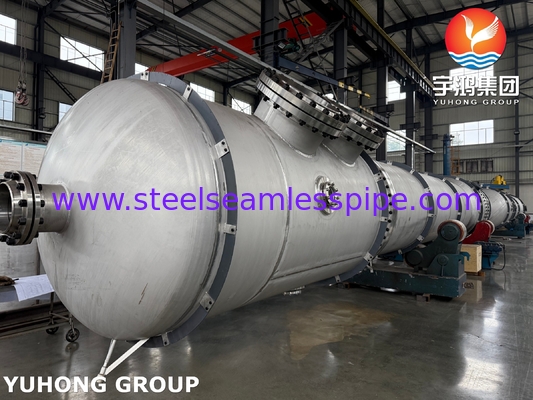

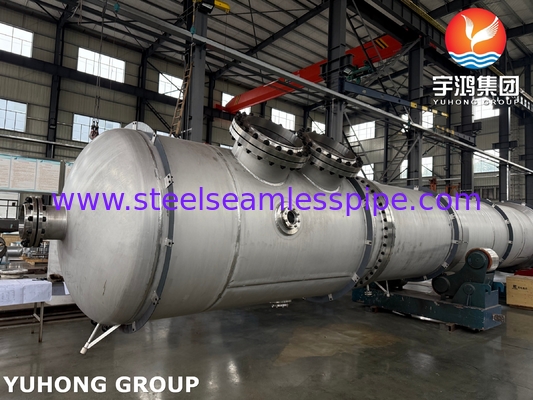

Χωρίς συγκόλληση σωλήνες ASTM A312 TP316L με κέλυφος από χάλυβα άνθρακα ASTM A516 Gr.70 για εναλλάκτη θερμότητας
Η Yuhong Holding Group Co., Ltd.είναι ένας παγκοσμίως αναγνωρισμένος κατασκευαστής και προμηθευτής βιομηχανικού εξοπλισμού υψηλής ποιότητας, συμπεριλαμβανομένων των ανταλλακτών θερμότητας, θερμαντήρων καύσης, ψυκτών αέρα και των κρίσιμων εξαρτημάτων τους.τεχνολογία αιχμής, και μια δέσμευση για την ποιότητα, παρέχουμε λύσεις υψηλής απόδοσης που ανταποκρίνονται στις αυστηρές απαιτήσεις των βιομηχανιών σε όλο τον κόσμο.Χωρίς συγκόλληση σωλήνες ASTM A312 TP316L με κέλυφος από χάλυβα άνθρακα ASTM A516 Gr.70 για εναλλάκτη θερμότηταςΑυτοί οι εναλλάκτες θερμότητας έχουν σχεδιαστεί για ανώτερη απόδοση σε υψηλές θερμοκρασίες και διαβρωτικά περιβάλλοντα, καθιστώντας τους μια αξιόπιστη επιλογή για διάφορες βιομηχανικές εφαρμογές.
1. ASTM A312 TP316L Χημική σύνθεση και μηχανικές ιδιότητες
ΑΣTM A312 TP316Lείναι ένας αυστενίτης ανοξείδωτος χάλυβας γνωστός για την εξαιρετική αντοχή στη διάβρωση, την υψηλή αντοχή και την ανώτερη συγκολλησιμότητα.που βοηθά στην πρόληψη της βροχόπτωσης καρβιδίου κατά τη συγκόλληση, εξασφαλίζοντας εξαιρετική αντοχή στην διασωματική διάβρωση.
Χημική σύνθεση του ASTM A312 TP316L
| Στοιχείο |
Σύνθεση (%) |
| Άνθρακας (C) |
≤ 0.03 |
| Μαγγάνιο (Mn) |
≤ 2.00 |
| Φωσφόρος (P) |
≤ 0.045 |
| Θείο (S) |
≤ 0.030 |
| Σιλικόνη (Si) |
≤ 0.75 |
| Χρώμιο (Cr) |
16.00 ¢18.00 |
| Νικέλιο (Ni) |
10.00 ¢14.00 |
| Μολυβδένιο (Mo) |
20,003.00 |
| Αζώτο (N) |
≤ 0.10 |
Η περιεκτικότητα σε μολυβδένιοTP316Lβελτιώνει την αντοχή του στην διάτρηση και τη διάτρηση των ρωγμών σε περιβάλλοντα με χλωρίδια, καθιστώντας το ιδανικό υλικό για σωλήνες ανταλλακτών θερμότητας που χρησιμοποιούνται σε δύσκολες συνθήκες.
Μηχανικές ιδιότητες του ASTM A312 TP316L
| Ιδιοκτησία |
Αξία |
| Δυνατότητα τράβηξης |
≥ 485 MPa (70.000 psi) |
| Δύναμη απόδοσης |
≥ 170 MPa (25.000 psi) |
| Επέκταση |
≥ 35% |
| Σκληρότητα |
≤ 90 HRB |
Αυτές οι ιδιότητες εξασφαλίζουν ότιΤύποι χωρίς ραφή TP316Lπροσφέρουν ανώτερη αντοχή και αντοχή, διατηρώντας παράλληλα εξαιρετική αντοχή στη διάβρωση σε συνθήκες λειτουργίας υψηλών θερμοκρασιών.
2. Κέλυφος από χάλυβα άνθρακα ASTM A516 Gr.70
ΑΣTM A516 Gr.70είναι ένα είδος χάλυβα άνθρακα που χρησιμοποιείται ευρέως για δοχεία πίεσης και καβούρια ανταλλακτών θερμότητας.και η συγκολλησιμότητα το καθιστούν κατάλληλο για εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας.
Χημική σύνθεση του ASTM A516 Gr.70
| Στοιχείο |
Σύνθεση (%) |
| Άνθρακας (C) |
≤ 0.30 |
| Μαγγάνιο (Mn) |
0.85 ̇1.20 |
| Φωσφόρος (P) |
≤ 0.035 |
| Θείο (S) |
≤ 0.035 |
| Σιλικόνη (Si) |
0.15 ∙0.40 |
Μηχανικές ιδιότητες του ASTM A516 Gr.70
| Ιδιοκτησία |
Αξία |
| Δυνατότητα τράβηξης |
485·620 MPa (70.000·90.000 psi) |
| Δύναμη απόδοσης |
≥ 260 MPa (38.000 psi) |
| Επέκταση |
≥ 21% |
| Δοκιμή επιπτώσεων |
Περνάει σε θερμοκρασία -50°C (-58°F) |
Η ικανότητα αυτού του χάλυβα άνθρακα να αντέχει σε ακραίες πιέσεις και θερμοκρασίες το καθιστά ιδανικό υλικό για τα κέλυφα των θερμοανταλλάκτη.
3. Διαδικασία επικάλυψης συγκόλλησης για εξαρτήματα ανταλλακτών θερμότητας
Η επικάλυψη συγκόλλησης είναι μια κρίσιμη διαδικασία που χρησιμοποιείται για τη βελτίωση της αντοχής και της αντοχής στη διάβρωση των συστατικών του εναλλάκτη θερμότητας.Σκουπίλια από χάλυβα άνθρακα ASTM A516 Gr.70, επικαλυπτόμενη μεTP316L από ανοξείδωτο χάλυβαπαρέχει πρόσθετη προστασία από τη διάβρωση και την φθορά, εξασφαλίζοντας τη μακροζωία και την αξιοπιστία του εναλλάκτη θερμότητας.
Παράμετροι επικαλύψεως κλειδιών συγκόλλησης
-
Υλικά συμβατά:
- Υλικό βάσης: ASTM A516 Gr.70
- Υλικό επικάλυψης: Ατσάλι TP316L
-
Διαδικασία συγκόλλησης:
- Η συγκόλληση με βυθισμένο τόξο (Submerged Arc Welding, SAW) ή η συγκόλληση με τόξο βαλβανίου αερίου (GTAW) χρησιμοποιείται συνήθως για υψηλής ποιότητας επικάλυψη.
-
Δάχος:
- Δάχος επικάλυψης: 3-5 mm (ανάλογα με τις απαιτήσεις εφαρμογής).
-
Δοκιμές και επιθεώρηση:
- 100% υπερηχητική δοκιμή (UT) για να διασφαλιστεί ότι δεν υπάρχουν ελαττώματα κάτω από την επιφάνεια.
- Δοκιμή διείσδυσης (PT) για την επαλήθευση της επιφάνειας συγκόλλησης είναι απαλλαγμένη από ρωγμές ή πορώσεις.
- Υδροστατική δοκιμή για τη διασφάλιση της ακεραιότητας του κελύφους και των σωλήνων.
Η διαδικασία επικαλύψεως ενισχύει την αντοχή του κέλυφου στη διάβρωση, καθιστώντας το κατάλληλο για χειρισμό επιθετικών υγρών σε εναλλάκτες θερμότητας.
4- Εφαρμογές των ανταλλακτών θερμότητας με σωλήνες ASTM A312 TP316L και κελύφη ASTM A516 Gr.70
Ο συνδυασμόςΤύποι χωρίς ραφή TP316LκαιΑ516 Σκουπίδια Gr.70Οι θερμοανταλλάκτες είναι ευέλικτοι, ανθεκτικοί και αποτελεσματικοί.
Βασικές εφαρμογές
-
Χημική επεξεργασία:
- Για διαδικασίες ανάκτησης θερμότητας, ψύξης και θέρμανσης σε χημικές εγκαταστάσεις.
- Κατάλληλο για χειρισμό διαβρωτικών υγρών και λειτουργίες υψηλής θερμοκρασίας.
-
Πετροχημική βιομηχανία:
- Χρησιμοποιείται σε διυλιστήρια για τη μεταφορά θερμότητας μεταξύ υδρογονανθράκων και άλλων υγρών.
-
Βιομηχανία πετρελαίου και φυσικού αερίου:
- Για υπεράκτιες πλατφόρμες, εργοστάσια επεξεργασίας αερίου και αγωγούς.
- Ιδανικό για περιβάλλοντα με υψηλή περιεκτικότητα σε χλωρίδια ή οξύ αέριο.
-
Παραγωγή ηλεκτρικής ενέργειας:
- Σε συμπυκνωτές ατμού, θερμαντήρες νερού τροφοδοσίας και άλλους ανταλλακτές θερμότητας στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας.
-
Βιομηχανία τροφίμων και ποτών:
- Σε υγειονομικούς εναλλάκτες θερμότητας που χρησιμοποιούνται για παστερίωση και αποστείρωση.
-
Φαρμακευτική βιομηχανία:
- Για ανταλλακτές θερμότητας που απαιτούν υψηλή αντοχή στη μόλυνση και τη διάβρωση.
Η ανθεκτική κατασκευή και η υψηλή ανθεκτικότητα σε διάβρωση αυτών των ανταλλακτών θερμότητας εξασφαλίζουν μακρά διάρκεια ζωής και αξιόπιστες επιδόσεις σε απαιτητικά περιβάλλοντα.
