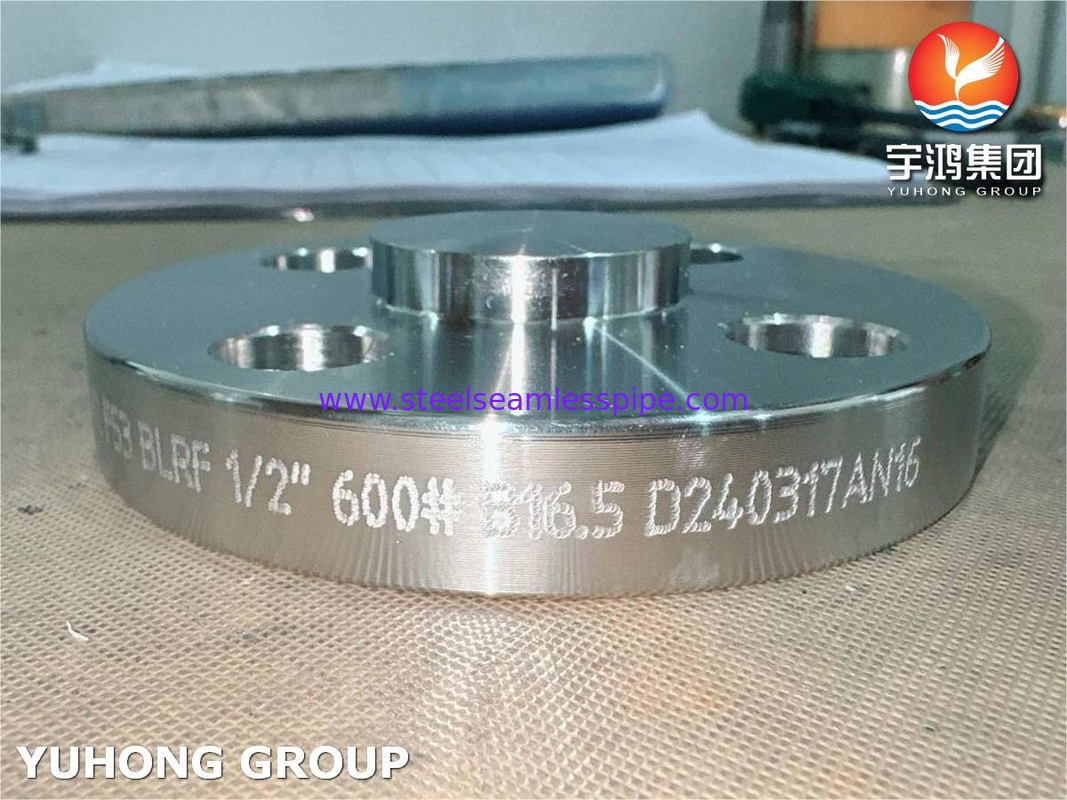

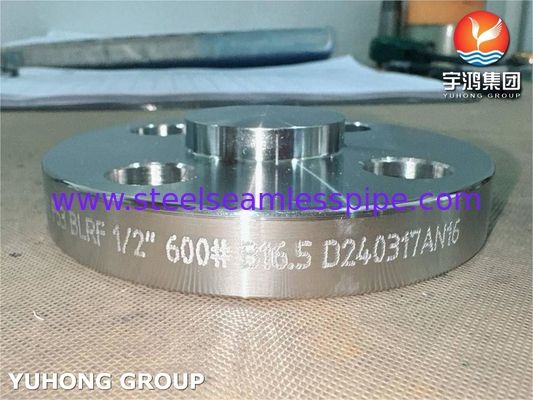

ΑΣTM A182 F53 Διπλής χάλυβα σφυρηλατημένη τυφλή ανυψωμένη επιφάνεια επιφάνειας B16.5
ΑΣTM A182η προδιαγραφή καλύπτει τα πλαστά σωλήνες από χαμηλό κράμα και από ανοξείδωτο χάλυβα που χρησιμοποιούνται σε συστήματα πίεσης, συμπεριλαμβανομένων των φλάντζων, των εξαρτημάτων, των βαλβίδων,και παρόμοια μέρη που συμμορφώνονται με καθορισμένες διαστάσεις ή πρότυπα μεγέθουςΚαι καλύπτει διάφορες κλάσεις χαμηλής κράσεως χάλυβα καθώς και φερριτικό, μαρτενσιτικό, αυστενιτικό και φερριτικό αυστενιτικό ανοξείδωτο χάλυβα.
Η αντοχή σε έλξη τουΑΣTM A182 F53Η αντοχή σε εφελκυσμό του είναι γενικά μεγαλύτερη ή ίση με 800 MPa,το οποίο σημαίνει ότι η φλάντσα μπορεί να αντέξει μεγάλες εξωτερικές δυνάμεις χωρίς να σπάσει όταν υποβάλλεται σε δύναμη τράβηξηςΗ αντοχή στην απόδοση είναι η μέγιστη πίεση που μπορεί να αντέξει ένα υλικό φλάντζας πριν υποστεί πλαστική παραμόρφωση.Η αντοχή απόδοσης της πλαστικής φλάντζης από διπλό χάλυβα ASTM A182 F53 είναι συνήθως μεγαλύτερη ή ίση με 550MPa, και μια μεγαλύτερη αντοχή απόδοσης επιτρέπει στο φλάντζ να έχει μεγαλύτερη αντοχή στην πίεση ή σε βαριά φορτία.
Επεξεργασία θερμικής επιφάνειας με πλαστική φλάντσα από διπλό χάλυβα ASTM A182
|
ΓΡΑ.
|
Εθνική ΥπηρεσίαΓΡΑ.
|
Δυνατότητα τράβηξης,
min, ksi [MPa]
|
Δύναμη απόδοσης, λεπτά,
ksi [MPa]B
|
Αμήκρυνση σε 2 ίντσες.
[50 mm] ή 4D,
min, %
|
| Επικεφαλής |
S31803 |
90[620] |
60[450]
|
25
|
| F53 |
S32750 |
116[800]
|
80 [550]
|
15 |
| F55 |
S32760 |
109130[750890]
|
80 [550] |
25 |
| Επικεφαλής |
S32205 |
95[655]
|
70[485] |
25 |
Μέσαόροι επεξεργασίας της επιφάνειας και της εμφάνισηςτης ASTM A182 F53 διπλής σφυρηλατημένης φλάντζης από χάλυβα, πρέπει να πληροί τις προδιαγραφές του προτύπου: τα μέρη πρέπει να συμμορφώνονται με τις διαστάσεις, τις ανοχές,και φινίρισμα που καθορίζεται στα σχέδια ή τις παραγγελίες του αγοραστή και στις μεμονωμένες προδιαγραφές προϊόντων ASTM, και πριν από την τελική επιφανειακή επιθεώρηση, τα τελικά εξαρτήματα πρέπει να καθαρίζονται για την αφαίρεση όλων των οξειδίων της επιφάνειας και των ενώσεων επεξεργασίας, χωρίς να καταστρέφονται το φινίρισμα της επιφάνειας, οι ιδιότητες του υλικού,και μεταλλουργική δομή κατά τη διάρκεια της διαδικασίαςΜετά τον καθαρισμό, η επιφάνεια πρέπει να επιθεωρείται οπτικά για ελαττώματα και τα καθαρισμένα μέρη πρέπει να προστατεύονται για να αποφεύγεται περαιτέρω μόλυνση.
Μέσαόροι αντιδράσης στη διάβρωσηΟι εξωτερικές και εσωτερικές επιφάνειες του χάλυβα άνθρακα, του χαμηλού κράματος χάλυβα,τα εξαρτήματα από μέσο κράμα χάλυβα θα πρέπει να διαθέτουν επικάλυψη κατά της διάβρωσης. Εκτός εάν ο αγοραστής ορίζει διαφορετικά, ο τύπος προστασίας της επιφάνειας επιλέγεται από τον κατασκευαστή.και η μη επεξεργασμένη επιφάνεια των εξαρτημάτων από ανοξείδωτο χάλυβα πρέπει να πασιβοποιείται με έκθεση σε ακινητό μπάνιο ή ηλεκτροφοντίωσηΗ προστατευτική επικάλυψη των τμημάτων που συγκολλούνται στη συνέχεια με πρίζα ή πρίζα πρέπει να είναι κατάλληλη για συγκόλληση χωρίς να αφαιρείται η επικάλυψη.Τα νήματα πρέπει να μπορούν να τοποθετούνται χωρίς να αφαιρείται η επικάλυψη..

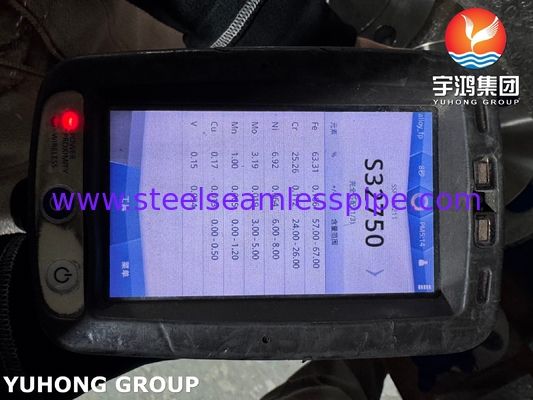

Χημική σύνθεση του διπλού χάλυβα ASTM A182
|
ΓΡΑ.
|
Εθνική Υπηρεσία
ΓΡΑ.
|
Χημική σύνθεση % μέγιστη |
| Γ |
MN |
Π |
S |
ΣΙ |
Επενδύσεις |
ΝΙ |
ΜΟ |
ΚΠ |
N |
| Επικεφαλής |
S31803 |
0.03 |
2.0 |
0.030 |
0.02 |
1.0 |
21.0-23.0 |
4.5-6.5 |
2.5-3.5 |
--- |
0.08-0.20 |
| F53 |
S32750 |
0.03 |
1.2 |
0.035 |
0.02 |
0.8 |
24.0-26.0 |
6.0-8.0 |
3.0-5.0 |
0.5 |
0.24-0.32 |
|
F55
|
S32760 |
0.03 |
1.0 |
0.030
|
0.01 |
1.0 |
24.0-26.0 |
6.0-8.0 |
3.0-4.0 |
0.5-1.0 |
0.20-0.30 |
| Επικεφαλής |
S32205 |
0.03 |
2.0 |
0.030 |
0.02 |
1.0 |
22.0-23.0 |
4.5-6.5 |
3.0-3.5 |
0.5-3.0 |
0.14-0.20 |
Αστέρας ατσάλινης πλαστικής φλάντζης ASTM A182 F53, ως σύνδεσμος φλάντζας υψηλών επιδόσεων, είναι κατασκευασμένος κυρίως από ατσάλι ατσάλι A182 F53.και καλή αντοχή, κατασκευής πλαστικών φλάντζων από διπλό χάλυβα ASTM A182 F53 που χρησιμοποιούνται ευρέως σε πολλούς βιομηχανικούς τομείς:
- Βιομηχανία πετρελαίου και φυσικού αερίουΟι πλαστικές φλάντζες από διπλό χάλυβα ASTM A182 F53 διαδραματίζουν σημαντικό ρόλο στη βιομηχανία πετρελαίου και φυσικού αερίου, χρησιμοποιούνται συνήθως σε υπεράκτιες πλατφόρμες, ανταλλακτές θερμότητας, υποβρύχιο εξοπλισμό και εξοπλισμό πυρόσβεσης.Η εξαιρετική αντοχή της στη διάβρωση και η υψηλή αντοχή της μπορούν να εξασφαλίσουν τη σταθερή λειτουργία του εξοπλισμού σε σκληρά θαλάσσια περιβάλλοντα και σε συνθήκες υψηλής πίεσης και υψηλής θερμοκρασίας.
- Χημική βιομηχανία:Στην βιομηχανία χημικής επεξεργασίας, οι πλαστικές φλάντζες από διπλό χάλυβα ASTM A182 F53 χρησιμοποιούνται ευρέως σε δοχεία και συστήματα αγωγών.Η εξαιρετική αντοχή του στη διάβρωση από τρύπες και ρωγμές του επιτρέπει να διατηρεί σταθερές επιδόσεις σε ιδιαίτερα διαβρωτικά περιβάλλοντα, παρατείνοντας έτσι τη διάρκεια ζωής του εξοπλισμού.
- Βιομηχανία αφαλάτωσης και επεξεργασίας νερού:Οι πλαστικές φλάντζες από διπλό χάλυβα ASTM A182 F53 διαδραματίζουν επίσης σημαντικό ρόλο στην αφαλάτωση, στους εξοπλισμούς RO υψηλής πίεσης, στους υποβρύχιους αγωγούς και σε άλλες εγκαταστάσεις επεξεργασίας νερού.Η εξαιρετική αντοχή του στη διάβρωση του επιτρέπει να διατηρεί αποτελεσματικές και σταθερές επιδόσεις όταν ασχολείται με διαβρωτικά μέσα όπως το θαλασσινό νερό.
- Βιομηχανία ενέργειαςΣτην ενεργειακή βιομηχανία, οι πλαστικές φλάντζες από διπλό χάλυβα ASTM A182 F53 χρησιμοποιούνται επίσης ευρέως σε εξοπλισμό όπως συστήματα FGD αποθειφορικής και απονυτριοποίησης στα εργοστάσια παραγωγής ενέργειας, συστήματα βιομηχανικού καθαρισμού,και πύργοι απορρόφησηςΗ υψηλή αντοχή του και η αντοχή του στη διάβρωση μπορούν να ανταποκριθούν στις λειτουργικές απαιτήσεις αυτών των συσκευών υπό σκληρές συνθήκες εργασίας.
- Κατασκευή μηχανικών εξαρτημάτων:Οι πλαστικές φλάντζες από διπλό χάλυβα ASTM A182 F53 χρησιμοποιούνται επίσης συνήθως για την κατασκευή μηχανικών εξαρτημάτων υψηλής αντοχής, ανθεκτικών στη διάβρωση και ανθεκτικών στη φθορά.Οι εξαιρετικές φυσικές και μηχανικές του ιδιότητες επιτρέπουν σε αυτά τα εξαρτήματα να διατηρούν σταθερές επιδόσεις σε σκληρά περιβάλλοντα, βελτιώνοντας έτσι την αξιοπιστία και τη διάρκεια ζωής του εξοπλισμού
