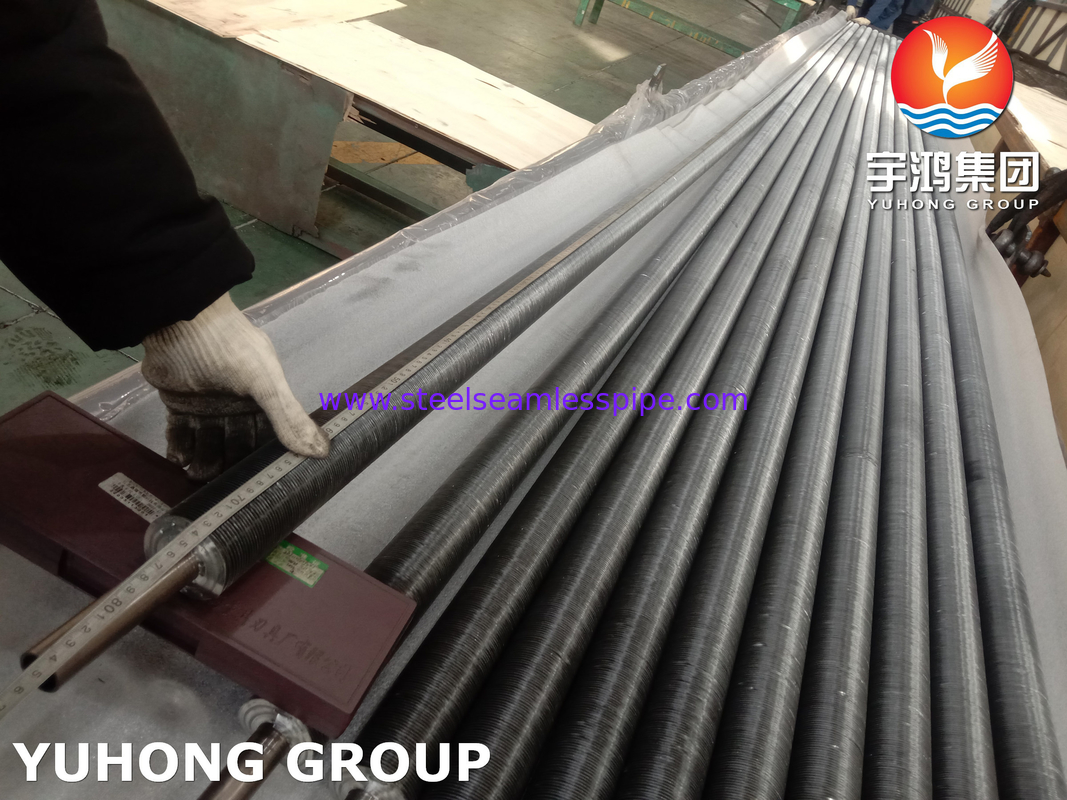

Ενσωματωμένο σωλήνα πτερύγιας τύπου G, ASTM B163 UNS N04400 σωλήνα από κράμα νικελίου με πτερύγια αλουμινίου
Το υλικό του σωλήνα βάσης του ενσωματωμένου σωλήνα πτερυγίου τύπου G είναι Monel400. Στη συνέχεια, η ταινία πτερυγίου τυλίγεται σε μια μηχανική αυλή και κλειδώνεται σταθερά στη θέση της με πίσω γέμιση με σωλήνα βάσης,που εξασφαλίζει τη διατήρηση της μέγιστης μεταφοράς θερμότητας σε υψηλές θερμοκρασίες του μεταλλικού σωλήναΤο Monel400 είναι ένα κράμα ανθεκτικό στη διάβρωση. Αυτό το κράμα έχει εξαιρετική αντοχή στη διάβρωση.,το σωλήνα από κράμα με πτερύγια τύπου G μπορεί να έχει καλύτερη απόδοση μεταφοράς θερμότητας από το κανονικό σωλήνα ευθείας βάσης.γνωστό ως Monel 400Οι ενσωματωμένοι σωλήνες τύπου G είναι σωλήνες με πτερύγια που συνδέονται με την εξωτερική επιφάνεια του σωλήνα σε σχήμα G.Αυτά τα σωλήνες με πτερύγια χρησιμοποιούνται σε διάφορες εφαρμογές μεταφοράς θερμότητας όπου απαιτείται μεγαλύτερη επιφάνεια για βελτιωμένη απόδοση μεταφοράς θερμότηταςΤα πτερύγια τύπου G παρέχουν μεγαλύτερη επιφάνεια σε σύγκριση με τους απλούς σωλήνες, επιτρέποντας καλύτερη μεταφορά θερμότητας μεταξύ του υγρού μέσα στο σωλήνα και του περιβάλλοντος.Η χρήση κράματος Monel 400 σε αυτούς τους σωλήνες πτερυγίων παρέχει εξαιρετική αντοχή στη διάβρωση και υψηλή αντοχή, καθιστώντας τους κατάλληλους για χρήση σε σκληρά περιβάλλοντα.Η προδιαγραφή ASTM B163 διασφαλίζει ότι οι σωλήνες πληρούν ορισμένα πρότυπα ποιότητας και διαστάσεων για να διασφαλιστεί η απόδοσή τους και η μακροζωία τους στη χρήση. ASTM B163 UNS N04400 ενσωματωμένοι σωλήνες πτερυγίου τύπου G είναι μια αξιόπιστη και αποτελεσματική επιλογή για εφαρμογές μεταφοράς θερμότητας σε βιομηχανίες όπως η χημική επεξεργασία, η διύλιση πετρελαίου και η παραγωγή ενέργειας.
Εξισοδύναμο υλικό
| ΣΤΑΝΤΑΡΤ |
Εθνική Υπηρεσία |
Εργοστάσιο NR. |
Επικεφαλής |
ΔΕΣ |
GOST |
Β.Σ. |
ΑΦΝΟΡ |
| Monel400 |
N04400 |
2.4360 |
NiCu30Fe |
ΝΔ 4400 |
ΜΝΖΜΤ 28-2,5-1,5 |
NA 13 |
ΝΟ-30Μ |
Μερικά χαρακτηριστικά του ενσωματωμένου σωλήνα τύπου G Fin περιλαμβάνουν:
1. Υψηλή αποδοτικότητα μεταφοράς θερμότητας:Η σχεδίαση με πτερύγια αυξάνει την επιφάνεια του σωλήνα, με αποτέλεσμα βελτιωμένη απόδοση μεταφοράς θερμότητας.
2Βελτιωμένη αντοχή και αντοχή:Τα πτερύγια ενσωματώνονται σταθερά στον σωλήνα, παρέχοντας πρόσθετη αντοχή και αντοχή.
3Αντίσταση στη διάβρωση:Τα υλικά που χρησιμοποιούνται σε ενσωματωμένους σωλήνες με πτερύγια τύπου G είναι συχνά ανθεκτικά στη διάβρωση, καθιστώντας τους κατάλληλους για χρήση σε σκληρά περιβάλλοντα.
4- Σύνθετο σχεδιασμό:Τα ενσωματωμένα πτερύγια επιτρέπουν ένα συμπαγές σχεδιασμό, καθιστώντας τα ιδανικά για εφαρμογές όπου ο χώρος είναι περιορισμένος.
5Εύκολη εγκατάσταση:Οι ενσωματωμένοι σωλήνες με πτερύγια τύπου G μπορούν να εγκατασταθούν εύκολα χρησιμοποιώντας τυποποιημένα εξαρτήματα σωλήνων.
6Πολυδιάστατες εφαρμογές:Αυτοί οι σωλήνες μπορούν να χρησιμοποιηθούν σε ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων ανταλλακτών θερμότητας, ψυκτικών αέρα και συστημάτων ψύξης.
7Οικονομικά αποδοτικά:Η υψηλή απόδοση μεταφοράς θερμότητας των ενσωματωμένων σωλήνων τύπου G με πτερύγια μπορεί να συμβάλει στη μείωση του κόστους ενέργειας και στη βελτίωση της συνολικής απόδοσης του συστήματος.
Χημικές απαιτήσεις:
| Αξία |
Εθνική Εθνική Σημείωση N04400 |
| Νικέλιο |
630,0 λεπτά |
| Χάλυβα |
280,034.0 |
| Σίδηρο |
2.5 |
| Μαγγάνιο |
2.0 |
| Καρβόνιο |
0.3 |
| Σιλικόνη |
0.5 |
| Θείο |
0.024 |
Μηχανικές ιδιότητες:
| Στοιχείο |
Δυνατότητα απόδοσης (0,2% αντιστάθμιση) |
Σημείο τήξης |
Σφιχτότητα |
Δυνατότητα τράβηξης |
Επέκταση |
| Monel400 |
MPa ¥ 240, Psi ¥ 35000 |
(2460 °F) 1350 °C |
80,8 g/cm3 |
MPa ¥ 550, Psi ¥ 80000 |
40 % |
Εφαρμογές:
Οι ενσωματωμένοι σωλήνες τύπου G χρησιμοποιούνται συνήθως σε διάφορες βιομηχανίες για αποτελεσματικές εφαρμογές μεταφοράς θερμότητας.
1. Ανταλλάκτες θερμότητας:Οι ενσωματωμένοι σωλήνες πτερυγίων τύπου G χρησιμοποιούνται σε ανταλλακτές θερμότητας για την αύξηση της επιφάνειας για τη μεταφορά θερμότητας.όπου τα πτερύγια συμβάλλουν στην ενίσχυση της μεταφοράς θερμότητας μεταξύ του θερμού υγρού που ρέει μέσα στο σωλήνα και του περιβάλλοντος αέρα.
2Συστήματα HVAC:Οι ενσωματωμένοι σωλήνες πτερυγίων τύπου G χρησιμοποιούνται σε συστήματα HVAC για εφαρμογές θέρμανσης, εξαερισμού και κλιματισμού.και ψυγεία για τη βελτίωση της απόδοσης της μεταφοράς θερμότητας και την ενίσχυση της συνολικής απόδοσης του συστήματος.
3- Κεταλλωτήρες:Οι ενσωματωμένοι σωλήνες πτερυγίων τύπου G χρησιμοποιούνται σε λέβητες για την αύξηση της απόδοσης μεταφοράς θερμότητας και τη βελτίωση της συνολικής θερμικής απόδοσης του συστήματος.Τα πτερύγια συμβάλλουν στην αύξηση της επιφάνειας που είναι διαθέσιμη για τη μεταφορά θερμότητας, με αποτέλεσμα τη βελτίωση της ενεργειακής απόδοσης και τη μείωση των λειτουργικών δαπανών.
4Συστήματα ψύξης:Οι ενσωματωμένοι σωλήνες πτερυγίων τύπου G χρησιμοποιούνται σε συστήματα ψύξης για εφαρμογές ανταλλαγής θερμότητας.Χρησιμοποιούνται συνήθως σε εξατμιστές και συμπυκνωτές για την ενίσχυση της μεταφοράς θερμότητας και τη βελτίωση της συνολικής απόδοσης του συστήματος.
5. Ηλεκτρικές μονάδες:Οι ενσωματωμένοι σωλήνες με πτερύγια τύπου G χρησιμοποιούνται σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας για εφαρμογές μεταφοράς θερμότητας.και λέβητες για τη βελτίωση της απόδοσης της μεταφοράς θερμότητας και τη βελτίωση της συνολικής απόδοσης της εγκατάστασης.
Συνολικά, οι ενσωματωμένοι σωλήνες τύπου G είναι ευπροσάρμοστα εξαρτήματα που χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες για αποτελεσματικές εφαρμογές μεταφοράς θερμότητας.Η ικανότητά τους να αυξάνουν την επιφάνεια που είναι διαθέσιμη για τη μεταφορά θερμότητας τους καθιστά ιδανική επιλογή για την ενίσχυση της θερμικής απόδοσης των συστημάτων ανταλλαγής θερμότητας.
