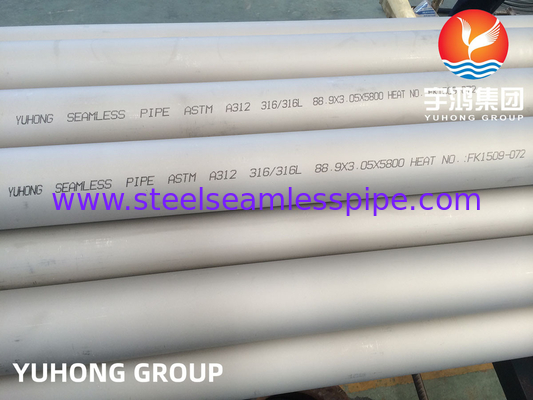

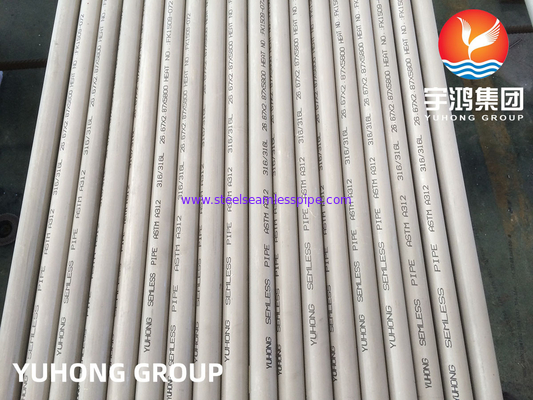

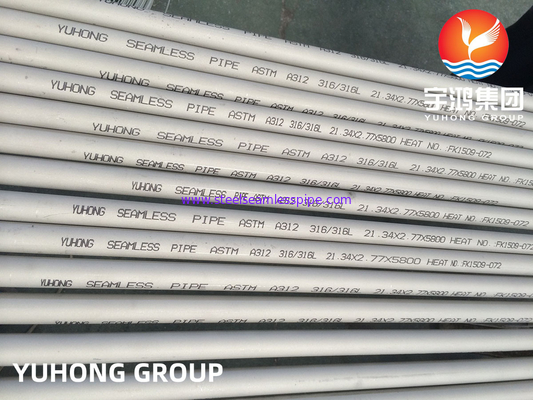

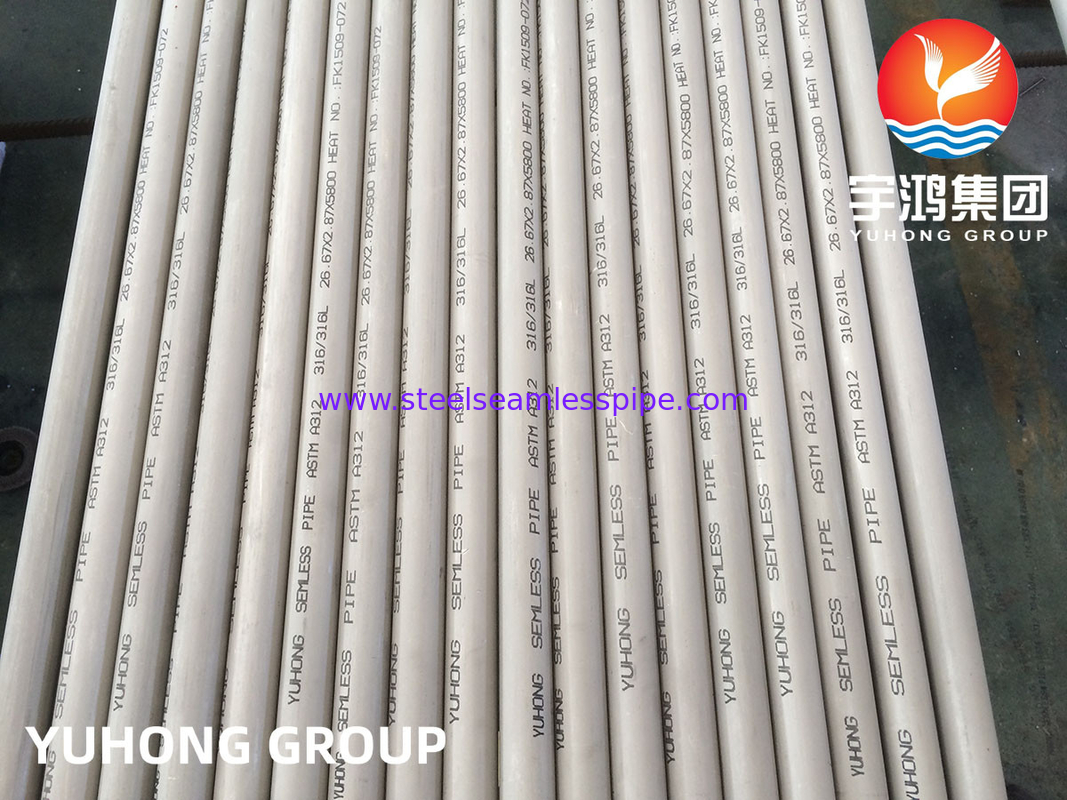

Σωλήνας ASME SA312 U Stamp TP316L Ασυρραφής (Ψυχρής Έλκυσης) Ανθεκτικότητα σε Χλωριούχα για Δοχεία Πίεσης​

ASME SA312 U Stamp TP316L Χωρίς έλξη σωλήνας (κρυά ελκύεται) αντοχή σε χλωρίδιο για δοχεία υπό πίεση

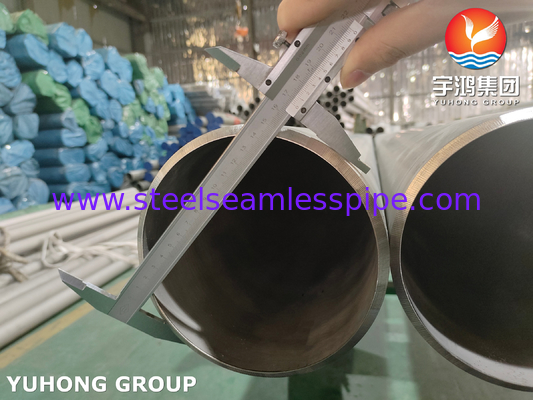

1. Διαστασιακές ανοχές για σωλήνες

Αλλαγές διαστάσεων ASME SA-999

• Ακατέργαστες σωλήνες ακριβούς ψυχρής έλξης σύμφωνα με την ASME SA-999

• Ανεπάρκεια OD: ±0,10 mm (για OD ≤ 25,4 mm)

• Ανεπάρκεια πάχους τοίχου: ±10% (ελάχιστο ±0,15 mm)

• Καθαρότητα: ≤1,5 mm/m μήκος

2. Πιστοποίηση αντοχής στη διάβρωση

ASTM G48 Μέθοδος Α. ∙ NACE MR0175/ISO 15156 Συμμόρφωση

• Κρίσιμη θερμοκρασία εμβρύου (CPT): ≥ 48°C (δοκιμάζεται σύμφωνα με τη μέθοδο ASTM G48 A)

• Παραμέτρους δοκιμής:

  • 6% διάλυμα FeCl3 σε θερμοκρασία 48±1°C για 72 ώρες

  • Κριτήρια αποδοχής: ≤1,0 εκατ.

• Προνομιούχος για την παροχή οξύτητας (περιβάλλον H2S) σύμφωνα με τον πίνακα Α του τμήματος MR0175 της NACE MR0175.20

3Πρωτόκολλο διασφάλισης μη καταστροφικής εξέτασης (NDE)

Α. Δοκιμή υδροστατικής πίεσης

• Διαδικασία: σύμφωνα με την ASME Sec. VIII UG-99 (m)

• Πίεση δοκιμής: 1,5 × πίεση σχεδιασμού (MAWP)

• Διάρκεια: ≥ 30 λεπτά οπτική επιθεώρηση (αποδοχή μηδενικής διαρροής)

• Πληροφορίες: Έντυπο ASME U-1 υπογεγραμμένο από την AI

Β. Δοκιμασία ρεύματος ιλιγγιώματος (ET)

• Πρότυπο: ASME Sec. V Άρθρο 8 (Απαραίτητο προσάρτημα II)

• Καλυψη: 100% μήκος σωλήνα

• Εξοπλισμός: Διαφορετικό σύστημα περιστρεφόμενου ανιχνευτή

• Κλιματισμός: Σύνολο σωλήνων βαθμονόμησης ASME P3-E2

• Ελάττωμα Απορρίπτεται: ≥ 5% ένδειξη απώλειας τοιχώματος

C. Επιλογή υπερήχων δοκιμών (UT)

• Απαιτούμενο συμπληρώματος: SA-688 Παράρτημα S4 (Αυστενίτες σωλήνες από ανοξείδωτο χάλυβα)

• Μέθοδος: Αυτοματοποιημένη βύθιση ευθείας δέσμης UT

• Κριτήρια: Δεν υπάρχουν ενδείξεις που να υπερβαίνουν την καμπύλη DAC (20% αναφοράς DAC)

• Όρος ενεργοποίησης: Εάν ορίζεται από την εντολή αγοραστή- Δεν ξέρω.
