ASTM A269 TP316L Αδιάτρητος Σωλήνας (Ra≤0.4μm) Φωτεινά Ανηγμένος για Όργανα Ακριβείας

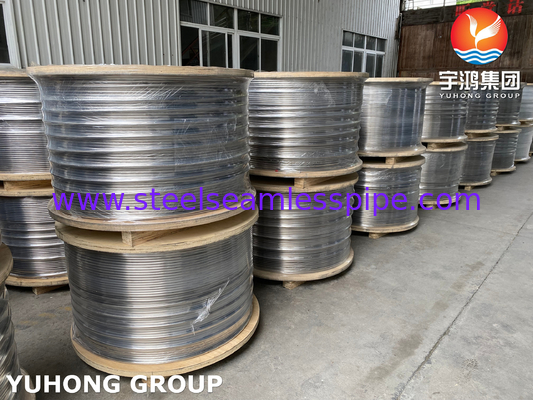

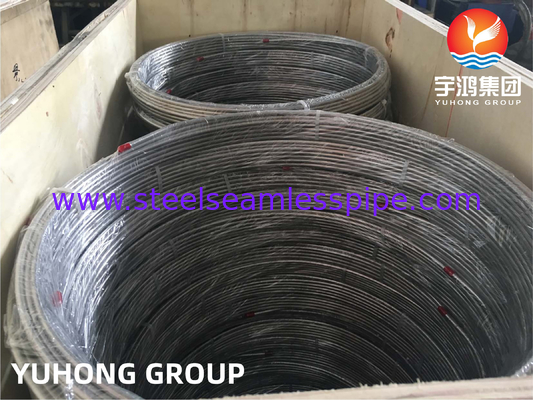

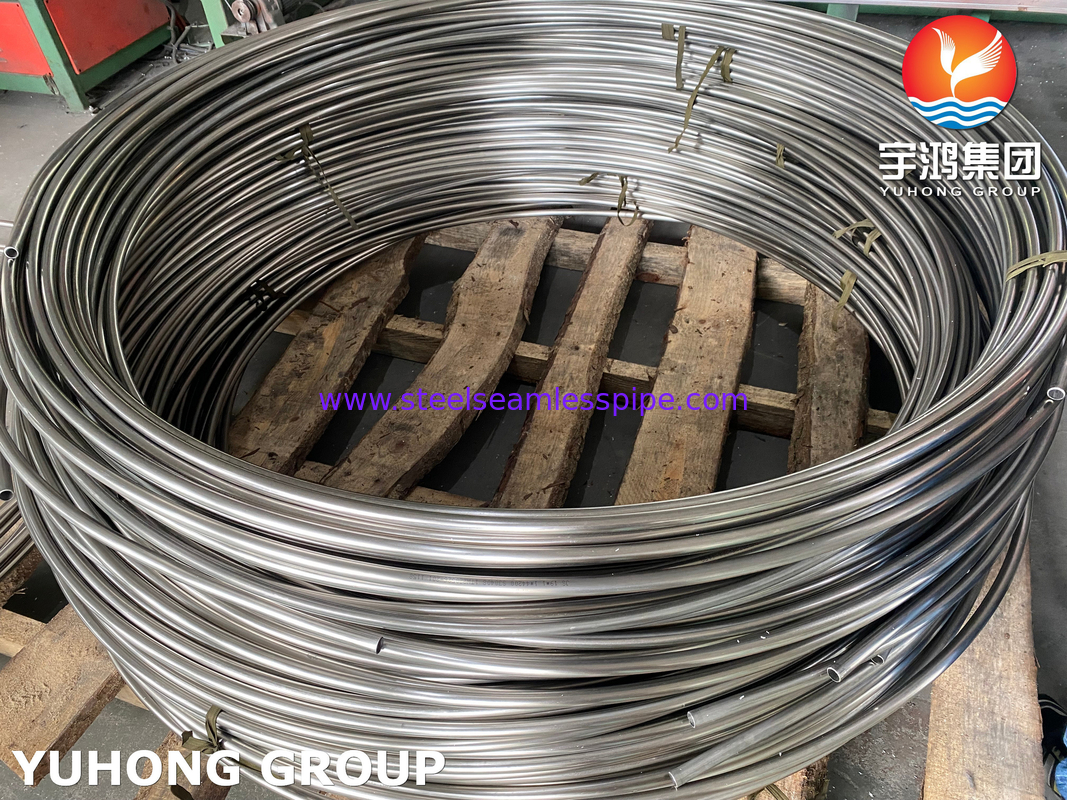

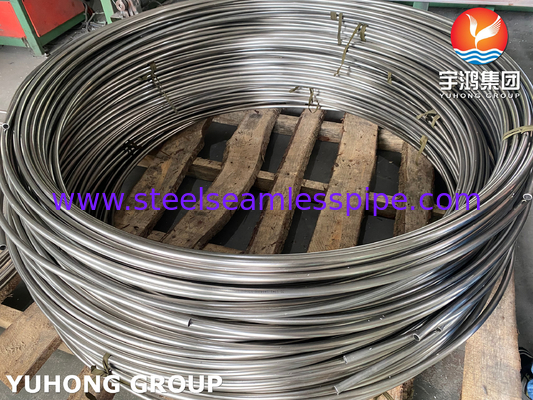

Σωλήνες σε μορφή πηνίου στην βιομηχανία πετρελαίου και φυσικού αερίου είναι ένας συνεχής μεταλλικός σωλήνας μεγάλου μήκους τυλιγμένος σε ένα μεγάλο πηνίο. YUHONGΟι σωλήνες από ανοξείδωτο χάλυβα σε μορφή πηνίου είναι εξαιρετικά ευέλικτοι και κατάλληλοι για πολλαπλές εργασίες πετρελαίου και φυσικού αερίου. Χρησιμοποιούνται εκτενώς σε δραστηριότητες παρέμβασης σε φρέατα πετρελαίου και φυσικού αερίου, όπως καταγραφές φρεατίων, διέγερση και εργασίες ελέγχου άμμου.
ASTM A269 TP316L Αυστενιτικός Ανοξείδωτος Χάλυβας Αδιάτρητος Σωλήνας σε Μορφή Πηνίου Μηχανική Δοκιμή
Δοκιμή Διεύρυνσης (Αδιάτρητοι Σωλήνες)
Ένα δείγμα ανά παρτίδα τελειωμένων αδιάτρητων σωλήνων λαμβάνεται από το ένα άκρο ενός σωλήνα για δοκιμή διεύρυνσης για την αξιολόγηση της διαστολής.
Ορισμός παρτίδας για δοκιμή
Σωλήνες του ίδιου ονομαστικού μεγέθους, πάχους τοιχώματος και αριθμού θερμότητας πριν από την κοπή.
Για θερμική επεξεργασία φούρνου παρτίδας: ίδιο μέγεθος, αριθμός θερμότητας και φόρτιση φούρνου.
Για συνεχόμενο φούρνο ή άμεση σβέση: ίδιο μέγεθος, αριθμός θερμότητας και συνθήκες επεξεργασίας.
Δοκιμή Σκληρότητας
Δύο δείγματα ανά παρτίδα (ίδιος ορισμός παρτίδας με τη δοκιμή διεύρυνσης) για δοκιμή σκληρότητας Brinell ή Rockwell.
Πολλαπλή θερμική επεξεργασία
Οι δοκιμές διεύρυνσης και σκληρότητας πρέπει να εκτελούνται σε κάθε θερμότητα ξεχωριστά όταν εμπλέκονται πολλαπλές θερμότητες.
Δοκιμή Αντίστροφης Επίπεδωσης (Συγκολλημένοι Σωλήνες - για αναφορά)
Ένα δείγμα ανά 1.500 πόδια (460 m) τελειωμένων συγκολλημένων σωλήνων. δείγματα και από τα δύο άκρα εάν το πηνίο υπερβαίνει τα 1.500 πόδια.
Μέγιστος αριθμός σωλήνων ανά θερμικά επεξεργασμένη παρτίδα
| Μέγεθος σωλήνα |
Μέγιστο μέγεθος παρτίδας |
| OD ≥ 2" (50 mm) & WT ≥ 0.200" (5.08 mm) |
≤ 50 σωλήνες |
| 1" (25 mm) < OD 1" & WT < 0.200" |
≤ 75 σωλήνες |
| OD ≤ 1" (25 mm) |
≤ 125 σωλήνες |
ASTM A269 TP316L Αυστενιτικός Ανοξείδωτος Χάλυβας Πίνακας Μεγέθους Αδιάτρητου Σωλήνα σε Μορφή Πηνίου
| Εξωτερική Διάμετρος |
BWG |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| Πάχος τοιχώματος (mm) |
| 0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.4 |
| mm |
ίντσα |
Βάρος (kg/m) |
| 6.35 |
1/4 |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
- |
- |
- |
| 9.53 |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
- |
- |
| 12.7 |
1/2 |
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
- |
- |
| 15.88 |
5/8 |
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
- |
- |
| 19.05 |
3/4 |
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
- |
- |
| 25.4 |
1 |
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
- |
| 31.75 |
1 1/4 |
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
- |
| 38.1 |
1 1/2 |
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
- |
| 44.5 |
1 3/4 |
- |
- |
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
- |
| 50.8 |
2 |
- |
- |
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
- |
| 63.5 |
2 1/2 |
- |
- |
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
- |
| 76.2 |
3 |
- |
- |
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
- |
| 88.9 |
3 1/2 |
- |
- |
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
- |
| 101.6 |
4 |
- |
- |
- |
4.134 |
5.254 |
6.854 |
8.35 |
- |
| 114.3 |
4 1/2 |
- |
- |
- |
4.654 |
5.924 |
7.734 |
9.43 |
- |
ASTM A269 TP316L Αυστενιτικός Ανοξείδωτος Χάλυβας Αδιάτρητος Σωλήνας σε Μορφή Πηνίου Έγγραφα Αναφοράς
| Κατηγορία |
Τυπικός Κώδικας |
Τυπικό Όνομα |
| Πρότυπα ASTM |
A262 |
Πρακτικές για την ανίχνευση ευαισθησίας σε διακοκκώδη επίθεση σε αυστενιτικούς ανοξείδωτους χάλυβες |
| |
A480/A480M |
Προδιαγραφή για γενικές απαιτήσεις για πλάκες, φύλλα και ταινίες από ανοξείδωτο χάλυβα |
| |
A632 |
Προδιαγραφή για αδιάτρητους και συγκολλημένους αυστενιτικούς ανοξείδωτους χαλύβδινους σωλήνες (μικρής διαμέτρου) για γενική χρήση |
| |
A1016/A1016M |
Προδιαγραφή για γενικές απαιτήσεις για σωλήνες από φερριτικό κράμα χάλυβα, αυστενιτικό κράμα χάλυβα και ανοξείδωτο χάλυβα |
| |
E527 |
Πρακτική για την αρίθμηση μετάλλων και κραμάτων στο ενοποιημένο σύστημα αρίθμησης (UNS) |
| Κώδικας σωληνώσεων ASME |
ASME B31.3 |
Επεξεργασία σωληνώσεων |
| Άλλα πρότυπα |
SAE J1086 |
Πρακτική για την αρίθμηση μετάλλων και κραμάτων |

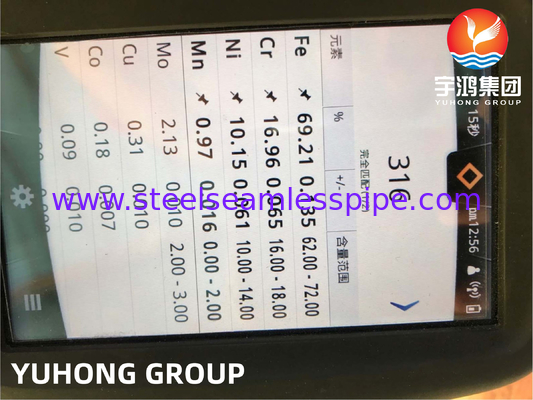

ASTM A269 TP316L Αυστενιτικός Ανοξείδωτος Χάλυβας Αδιάτρητος Σωλήνας σε Μορφή Πηνίου Χημική Σύνθεση
|
Υλικό
|
ASTM A269 Χημική Σύνθεση % Max
|
|
C
|
Mn
|
P
|
S
|
Si
|
Cr
|
Ni
|
Mo
|
|
TP316L
|
0.035 D
|
2
|
0.045
|
0.03
|
1
|
16.0-18.0
|
10.0-15.0
|
2.00-3.00
|
ASTM A269 TP316L Αυστενιτικός Ανοξείδωτος Χάλυβας Αδιάτρητος Σωλήνας σε Μορφή Πηνίου Εφαρμογή στη βιομηχανία πετρελαίου και φυσικού αερίου
Εξερεύνηση
Υποθαλάσσιοι αγωγοί: Χρησιμοποιούνται σε υποθαλάσσιους αγωγούς για τη μεταφορά πετρελαίου και φυσικού αερίου, αντιστέκονται στη διάβρωση από θαλασσινό νερό και μικρόβια.
Εξοπλισμός κεφαλής φρεατίου: Εφαρμόζεται σε εξαρτήματα κεφαλής φρεατίου όπως συλλέκτες, αντέχοντας σε διαβρωτικά υγρά και υψηλή πίεση.
Επεξεργασία
Εξοπλισμός διαχωρισμού: Για εσωτερικά μέρη σε διαχωριστές τριών φάσεων, αντέχοντας στη διάβρωση πολύπλοκων μέσων.
Εξοπλισμός αποθείωσης/αποκαρβονισμού: Σε αναβραστήρες και συμπυκνωτές σχετικών πύργων, διατηρώντας την απόδοση σε διαβρωτικά περιβάλλοντα.
Αποθήκευση
Αγωγοί δεξαμενών: Χρησιμοποιούνται για δεξαμενές εισόδου/εξόδου και αγωγούς ανίχνευσης, αποτρέποντας τη διάβρωση από ακαθαρσίες στο πετρέλαιο και το φυσικό αέριο.
