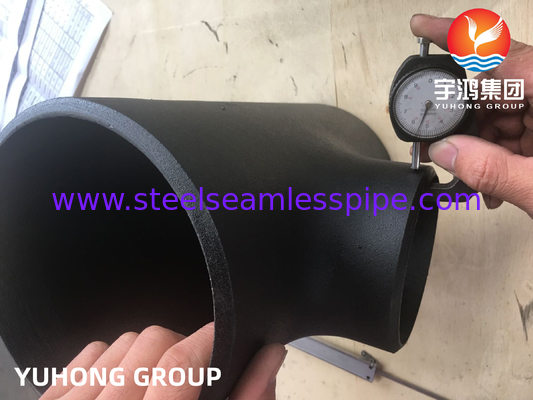

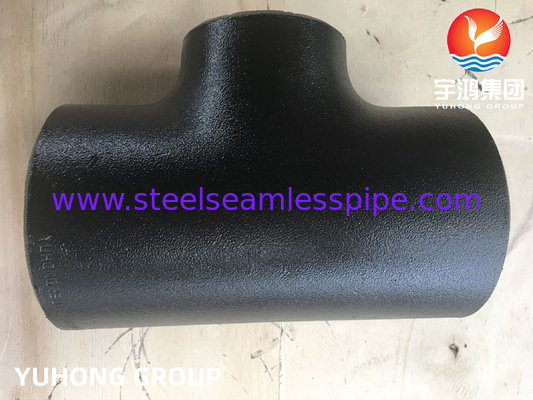

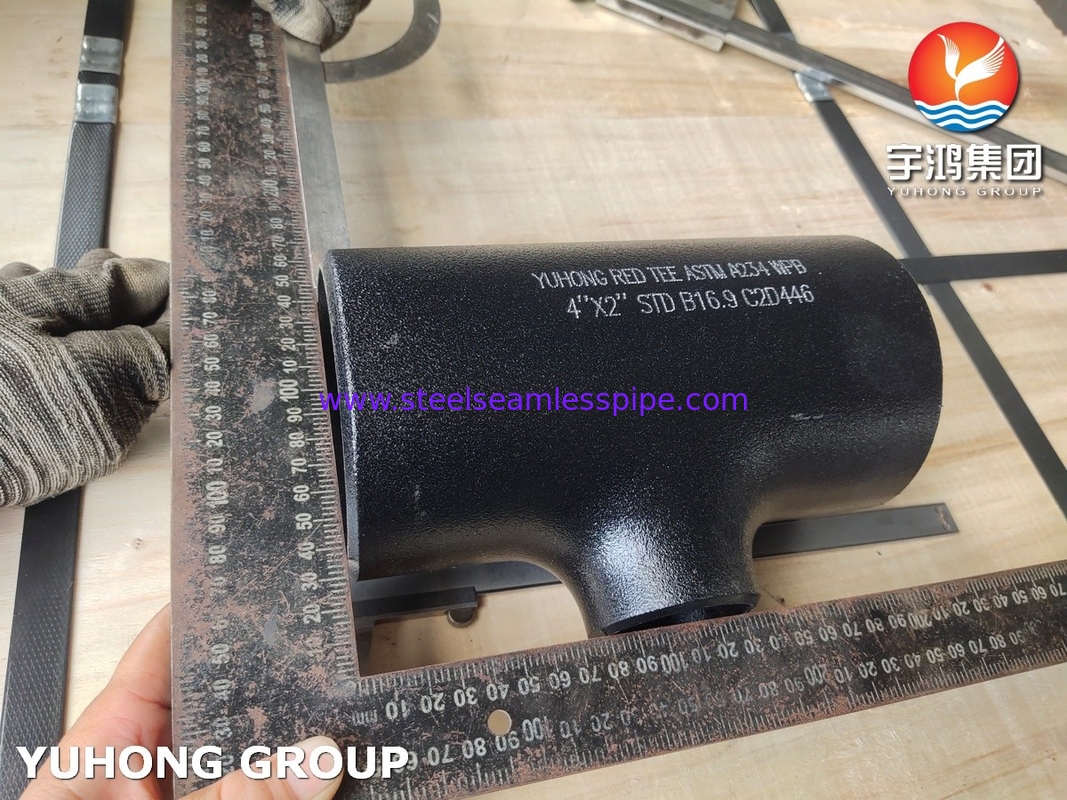

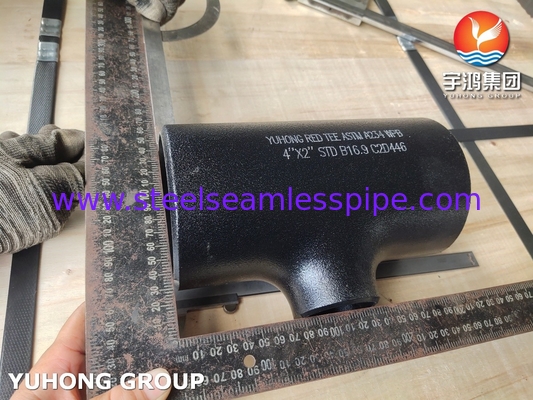

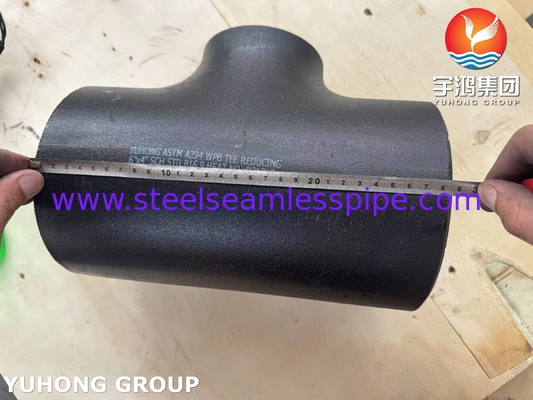

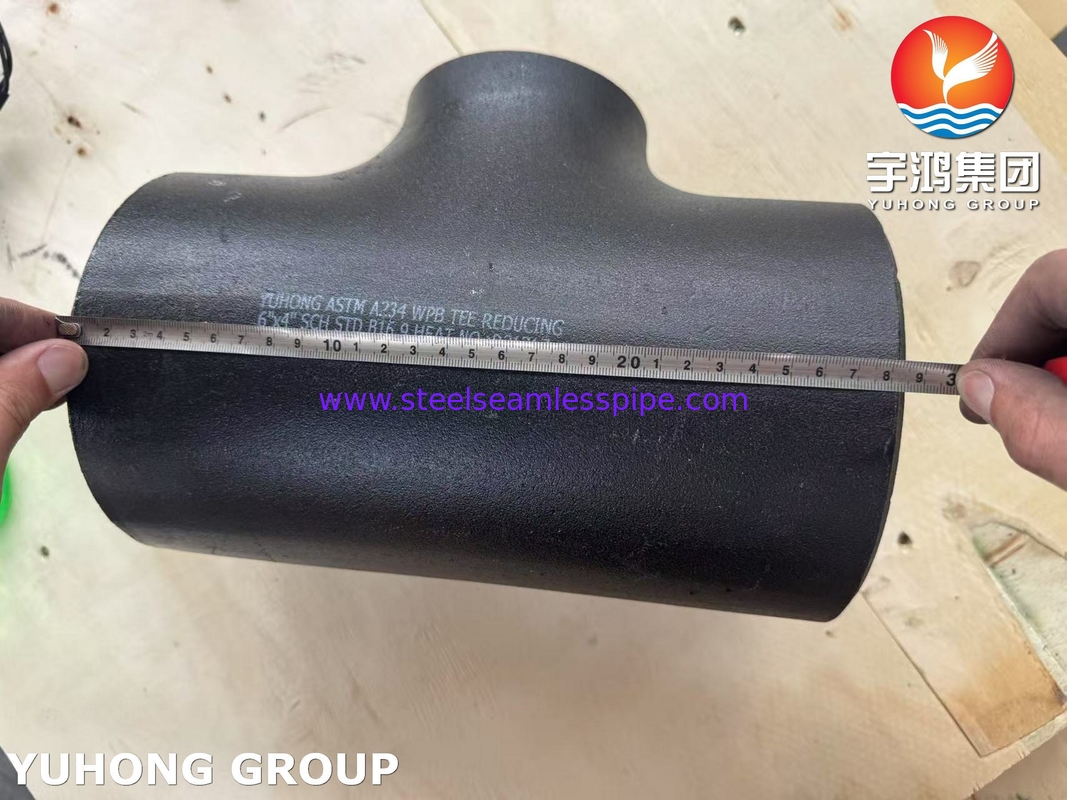

Εξάρτημα από χάλυβα άνθρακα ASTM A234 WPB Reducing Tee Buttwelded B16.9
Teeχρησιμοποιείται για την αλλαγή της κατεύθυνσης του ρευστού και μπορεί να χρησιμοποιηθεί σε αγωγούς νερού, αγωγούς πετρελαίου και διάφορους αγωγούς μεταφοράς υγρών χημικών υλικών. Χρησιμοποιείται κυρίως στους τομείς της ιατρικής, της διατήρησης του νερού (άρδευση νερού, παροχή και αποχέτευση νερού), της ενέργειας (πετρέλαιο, φυσικό αέριο, πυρηνική βιομηχανία), των κατασκευών και άλλων τομέων μηχανικής.
ASTM A234 WPBΤο Carbon Steel Buttwelded Reducing Tee είναι ένα υλικό εξαρτημάτων σωλήνων American Standard για αγκώνες, tees, μειωτήρες, καπάκια, καμπύλες κ.λπ. από χάλυβα άνθρακα. Η χημική σύνθεση του ASTM A234 WPB είναι C≤0.03 Mn=0.29~1.06P≤0.05S≤0.058Si≥0.10Cr≤0.40Mo≤0.15Ni≤0.40Cu≤0.40V≤0.08.
Χημικές απαιτήσεις εξαρτημάτων από χάλυβα άνθρακα ASTM A234 WPB
| Στοιχείο |
Περιεκτικότητα, % |
| ASTM A234 WPB |
| Άνθρακας [C] |
≤0.30 |
| Μαγγάνιο [Mn] |
0.29-1.06 |
| Φώσφορος [P] |
≤0.050 |
| Θείο [S] |
≤0.058 |
| Πυρίτιο [Si] |
≥0.10 |
| Χρώμιο [Cr] |
≤0.40 |
| Μολυβδαίνιο [Mo] |
≤0.15 |
| Νικέλιο [Ni] |
≤0.40 |
| Χαλκός [Cu] |
≤0.40 |
| Βανάδιο [V] |
≤0.08 |
Μηχανικές ιδιότητες εξαρτημάτων από χάλυβα άνθρακα ASTM A234 WPB
|
Βαθμοί ASTM A234
|
Αντοχή σε εφελκυσμό, ελάχ. |
Όριο διαρροής, ελάχ. |
Επιμήκυνση %, ελάχ |
| ksi |
ksi |
MPa |
Διαμήκης |
Εγκάρσιος |
| WPB |
60 |
35 |
240 |
22 |
14 |
Απαιτήσεις εφελκυσμού εξαρτημάτων από χάλυβα άνθρακα ASTM A234 WPB
|
Βαθμός και σύμβολο σήμανσης
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
Αντοχή σε εφελκυσμό, εύρος Ksi [MPa]
|
60-95
[415-655]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85
[415-585]
|
63-88 [435-605]
|
75-100 [520-690]
|
85-110 [585-760]
|
90-120 [620-840]
|
60-85 [415-585]
|
|
Όριο διαρροής, ελάχ, Ksi [MPa] (0,2% offset ή 0,5% extension- under-load)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
64 [440]
|
32 [220]
|
Εξάρτημα από χάλυβα άνθρακα ASTM A234 WPB Τυπικές περιοχές εφαρμογής
(1) Πετροχημικά και Ενέργεια
Μεταφορά πετρελαίου και φυσικού αερίου: Αγωγοί διεργασίας χαμηλής πίεσης για τη μεταφορά πετρελαίου, φυσικού αερίου και υδάτινων μέσων σε αγωγούς συλλογής και μεταφοράς πετρελαιοπηγών και διυλιστήρια
Δημόσια έργα: Αγωγοί ατμού, συμπυκνωμάτων, ψυκτικού νερού, πεπιεσμένου αέρα με θερμοκρασία λειτουργίας ≤ 400 ℃
Σύνδεση εξοπλισμού: σωληνώσεις εισόδου και εξόδου για αντλίες, βαλβίδες, δεξαμενές αποθήκευσης και εναλλάκτες θερμότητας.
(2) Βιομηχανία ηλεκτρικής ενέργειας
Συμβατικοί θερμικοί σταθμοί παραγωγής ενέργειας: αγωγοί ατμού μέσης και χαμηλής πίεσης. Συστήματα τροφοδοσίας λέβητα, αποστράγγισης και συμπυκνωμάτων. Αγωγοί κυκλοφορίας ψυκτικού νερού.
(3) Κατασκευές και Δημοτικά Έργα
Θέρμανση, Εξαερισμός και Κλιματισμός (HVAC): Κύριες σωληνώσεις ζεστού/κρύου νερού, σύστημα κλιματισμού ψυχρού νερού.
Σύστημα πυροπροστασίας: Κύριος σωλήνας πυροσβεστικού συστήματος.
Δίκτυο παροχής και αποχέτευσης νερού: ο κύριος αγωγός παροχής νερού και ο αγωγός επεξεργασίας βιομηχανικού νερού μεγάλων κτιρίων.
(4) Γενική Βιομηχανία
Βιομηχανία κατασκευής: Αγωγοί πεπιεσμένου αέρα εργοστασίων, αγωγοί υδραυλικού λαδιού, συστήματα κυκλοφορίας ψυκτικού μέσου.
Τρόφιμα και ποτά: Αγωγοί ατμού και συστήματα καθαρισμού νερού που δεν έρχονται σε άμεση επαφή με προϊόντα (απαιτείται επεξεργασία επένδυσης).
Ναυπηγική και θαλάσσια μηχανική: αγωγοί δευτερεύοντος συστήματος όπως νερό φρακτών και εξαερισμός.
