Επισκόπηση προϊόντος

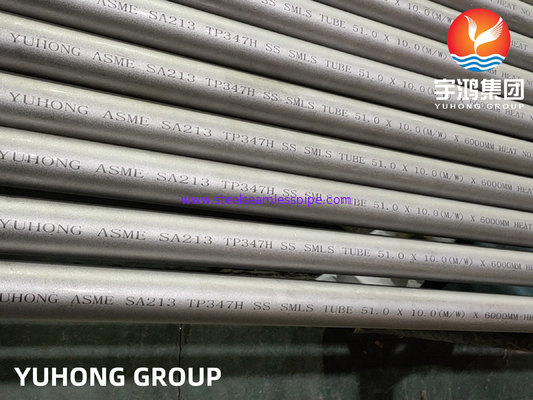

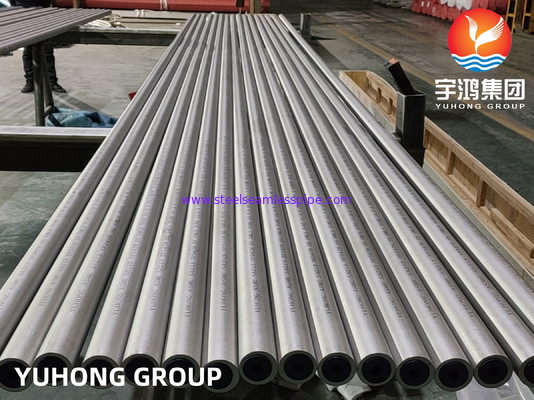

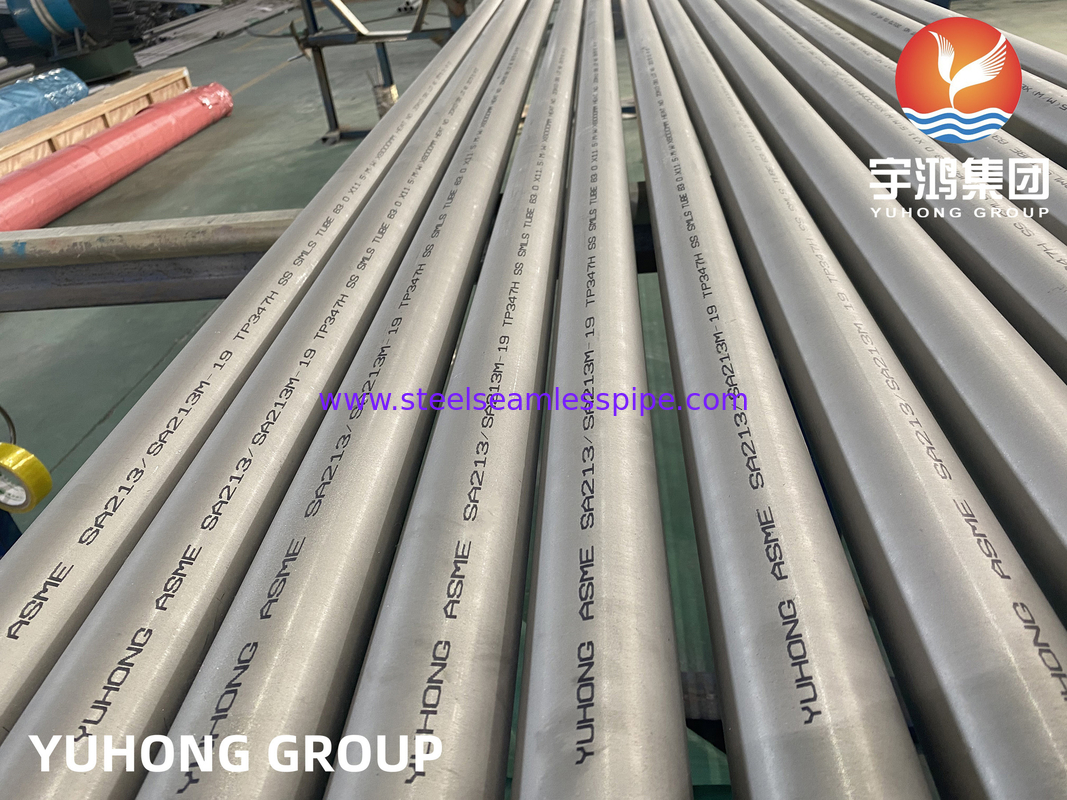

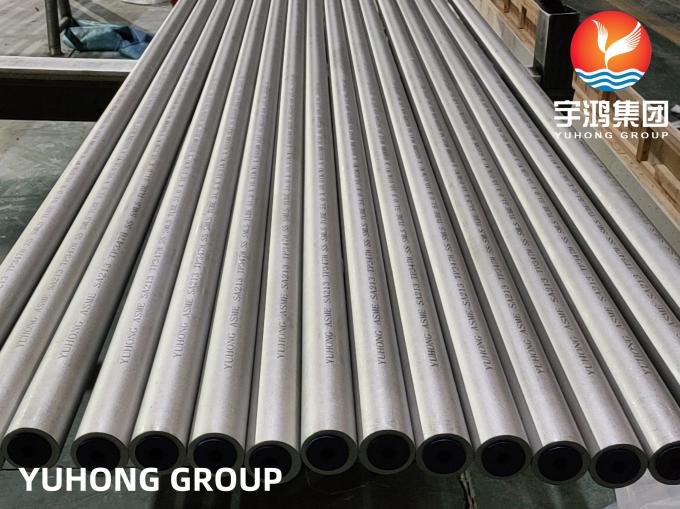

Οι σωλήνες από ανοξείδωτο χάλυβα χωρίς συγκόλληση ASTM A213 TP347H είναι σχεδιασμένοι για χρήση σε υψηλές θερμοκρασίες σε εναλλάκτες θερμότητας, υπερθερμαντήρες λεβήτων και βιομηχανικό εξοπλισμό διεργασιών. Το TP347H είναι ένας ωστενιτικός ανοξείδωτος χάλυβας σταθεροποιημένος με νιόβιο, που καθορίζεται σύμφωνα με το ASTM A213/A213M.
Η προσθήκη νιοβίου βοηθά στη σταθεροποίηση του χάλυβα έναντι της ευαισθητοποίησης που σχετίζεται με την καθίζηση καρβιδίου του χρωμίου. Το TP347H έχει επίσης ειδικές απαιτήσεις ποιότητας που προορίζονται για χρήση σε υψηλές θερμοκρασίες, καθιστώντας το μια υλική επιλογή για εξοπλισμό που εκτίθεται σε αυξημένες θερμοκρασίες και συνεχή μηχανική καταπόνηση.
Η YUHONG μπορεί να προμηθεύσει σωλήνες χωρίς συγκόλληση TP347H σύμφωνα με τις καθορισμένες διαστάσεις, τις απαιτήσεις υλικού και τις ανάγκες επιθεώρησης του έργου. Η τελική καταλληλότητα εξαρτάται από τη θερμοκρασία σχεδιασμού, την πίεση, το μέσο διεργασίας και τον ισχύοντα κώδικα εξοπλισμού.
Προδιαγραφές προϊόντος
| Στοιχείο |
Περιγραφή |
| Όνομα προϊόντος |
Σωλήνας εναλλάκτη θερμότητας από ανοξείδωτο χάλυβα χωρίς συγκόλληση |
| Βαθμός υλικού |
ASTM A213 TP347H |
| Ονομασία UNS |
S34709 |
| Τύπος υλικού |
Ωστενιτικός ανοξείδωτος χάλυβας σταθεροποιημένος με νιόβιο |
| Διαδικασία κατασκευής |
Χωρίς συγκόλληση, Θερμής επεξεργασίας ή Ψυχρής επεξεργασίας |
| Πρότυπο προϊόντος |
ASTM A213/A213M |
| Εξωτερική διάμετρος |
6,35–127 mm (Συνήθης εύρος αναφοράς) |
| Πάχος τοιχώματος |
0,8–12,7 mm (Εύρος αναφοράς· Επιβεβαιώστε τη διαθεσιμότητα) |
| Μήκος |
Τυχαίο ή Σταθερό μήκος, ανάλογα με την παραγγελία |
| Θερμική επεξεργασία |
Όπως απαιτείται από το ASTM A213/A213M |
| Κατάσταση επιφάνειας |
Ανευπωμένο και αποξηραμένο, ή άλλη συμφωνημένη φινίρισμα |
| Έγγραφα επιθεώρησης |
Έκθεση δοκιμής υλικού και αρχεία επιθεώρησης όπως συμφωνήθηκε |
Τα παραπάνω εύρη διαστάσεων είναι ενδεικτικά εύρη προμήθειας, όχι εγγύηση ότι κάθε συνδυασμός διαμέτρου και πάχους τοιχώματος είναι διαθέσιμος. Οι τελικές διαστάσεις και οι ισχύουσες εκδόσεις προτύπων θα πρέπει να επιβεβαιωθούν κατά την προσφορά.
Βασικά χαρακτηριστικά υλικού
Χρήση σε υψηλές θερμοκρασίες
Το TP347H έχει ειδικές χημικές και μηχανικές απαιτήσεις ποιότητας για εφαρμογές υψηλής θερμοκρασίας. Μπορεί να εξεταστεί για εναλλάκτες θερμότητας, υπερθερμαντήρες και άλλο εξοπλισμό όταν οι συνθήκες λειτουργίας είναι συμβατές με τα όρια σχεδιασμού του υλικού.
Σταθεροποίηση με νιόβιο
Το νιόβιο προστίθεται για να σταθεροποιήσει τον χάλυβα έναντι των επιπτώσεων που σχετίζονται με την ευαισθητοποίηση και αφορούν την καθίζηση καρβιδίου του χρωμίου. Αυτό το χαρακτηριστικό μπορεί να είναι επωφελές όταν το υλικό υφίσταται ορισμένους θερμικούς κύκλους ή συνθήκες που σχετίζονται με τη συγκόλληση.
Κατασκευή σωλήνα χωρίς συγκόλληση
Η διαδικασία κατασκευής χωρίς συγκόλληση αποφεύγει μια διαμήκη γραμμή συγκόλλησης στο σώμα του σωλήνα. Η ποιότητα του σωλήνα, οι ανοχές διαστάσεων και οι απαιτήσεις επιθεώρησης παραμένουν υπό την επιρροή του ASTM A213/A213M και της προδιαγραφής αγοράς.
Εφαρμογές
Εναλλάκτες θερμότητας και Συμπυκνωτές
Οι σωλήνες χωρίς συγκόλληση TP347H μπορούν να καθοριστούν για εξοπλισμό μεταφοράς θερμότητας που λειτουργεί σε αυξημένες θερμοκρασίες, υπό τους όρους διεργασίας και τις απαιτήσεις μηχανικού σχεδιασμού.
Υπερθερμαντήρες και Επαναθερμαντήρες Λεβήτων
Η ποιότητα προορίζεται για χρήση σε υψηλές θερμοκρασίες και μπορεί να εξεταστεί για κατάλληλες εφαρμογές υπερθερμαντήρων και επαναθερμαντήρων λεβήτων σύμφωνα με τον ισχύοντα κώδικα σχεδιασμού.
Εξοπλισμός χημικών και πετροχημικών διεργασιών
Το TP347H μπορεί να χρησιμοποιηθεί σε επιλεγμένο εξοπλισμό διεργασιών όπου η αντοχή σε υψηλές θερμοκρασίες και η αντίσταση στη διακοκκώδη διάβρωση που σχετίζεται με την ευαισθητοποίηση είναι σημαντικές εκτιμήσεις επιλογής υλικού. Η πραγματική αντοχή στη διάβρωση πρέπει να αξιολογηθεί έναντι του μέσου διεργασίας και των συνθηκών λειτουργίας.
Εξοπλισμός διυλιστηρίων και παραγωγής ενέργειας
Το υλικό μπορεί να εξεταστεί για καθορισμένες εφαρμογές σωληνώσεων υψηλής θερμοκρασίας σε διυλιστήρια και σταθμούς παραγωγής ενέργειας. Η επιλογή πρέπει να βασίζεται στη θερμοκρασία, την πίεση, τη χημεία των ρευστών, τον θερμικό κύκλο και τις ισχύουσες απαιτήσεις κώδικα.
Πρότυπα και απαιτήσεις ποιότητας
Το ASTM A213/A213M καλύπτει σωλήνες από φερριτικό και ωστενιτικό κράμα χάλυβα χωρίς συγκόλληση για χρήση σε λέβητες, υπερθερμαντήρες και εναλλάκτες θερμότητας. Η ισχύουσα έκδοση και οι απαιτήσεις ποιότητας πρέπει να αναφέρονται στην εντολή αγοράς.
Ανάλογα με την παραγγελία, η επιθεώρηση μπορεί να περιλαμβάνει:
- Ανάλυση χημικής σύνθεσης
- Δοκιμές εφελκυσμού και σκληρότητας
- Δοκιμές ισοπέδωσης και εκτατικής, όπως ισχύει
- Υδροστατική δοκιμή ή την καθορισμένη μη καταστροφική ηλεκτρική δοκιμή
- Διαστατική και οπτική επιθεώρηση
- Αναγνώριση και ιχνηλασιμότητα υλικού
Πρόσθετες απαιτήσεις, όπως δοκιμές διακοκκώδους διάβρωσης, θετική αναγνώριση υλικού (PMI) ή επιθεώρηση από τρίτους, πρέπει να επιβεβαιωθούν πριν από την τοποθέτηση της παραγγελίας.
Διασφάλιση ποιότητας και τεκμηρίωση
Η τεκμηρίωση υλικού και τα αρχεία επιθεώρησης μπορούν να διευθετηθούν σύμφωνα με την συμφωνημένη προδιαγραφή αγοράς. Τυπικά έγγραφα μπορεί να περιλαμβάνουν:
- Πιστοποιητικό δοκιμής υλικού (MTC)
- Αποτελέσματα χημικών και μηχανικών δοκιμών
- Έκθεση διαστατικής επιθεώρησης
- Αρχεία θερμικής επεξεργασίας, όπου ισχύει
- Τεκμηρίωση επιθεώρησης από τρίτους, εάν συμφωνηθεί
Τεκμηρίωση EN 10204 3.1 μπορεί να καθοριστεί όπου απαιτείται και είναι διαθέσιμη για την παραγγελία. Τα πιστοποιητικά συστημάτων διαχείρισης της εταιρείας πρέπει να παρουσιάζονται ξεχωριστά από τα έγγραφα επιθεώρησης ειδικών προϊόντων.
Συσκευασία και αποστολή
Οι σωλήνες από ανοξείδωτο χάλυβα χωρίς συγκόλληση μπορούν να συσκευαστούν σε ξύλινες θήκες εξαγωγής ή δέματα με κατάλληλη προστασία άκρων. Η συσκευασία επιλέγεται ανάλογα με τις διαστάσεις του σωλήνα, το φινίρισμα της επιφάνειας, τη μέθοδο μεταφοράς και τις απαιτήσεις προορισμού για να βοηθήσει στην αποφυγή ζημιών κατά τον χειρισμό και επιμολύνσεων της επιφάνειας.
Προσαρμοσμένη συσκευασία και σήμανση μπορούν να συζητηθούν κατά την επιβεβαίωση της παραγγελίας.
Απαιτήσεις προσφοράς
Για να ζητήσετε προσφορά για σωλήνες από ανοξείδωτο χάλυβα χωρίς συγκόλληση ASTM A213 TP347H, παρακαλούμε να παρέχετε:
- Εξωτερική διάμετρος και πάχος τοιχώματος
- Απαιτούμενο μήκος σωλήνα και ποσότητα
- Ισχύουσα έκδοση ASTM A213/A213M
- Απαιτήσεις φινιρίσματος επιφάνειας και θερμικής επεξεργασίας
- Απαιτήσεις επιθεώρησης, δοκιμών και τεκμηρίωσης
- Τόπος παράδοσης και προτιμώμενοι εμπορικοί όροι
Η ελάχιστη ποσότητα παραγγελίας (MOQ), ο χρόνος παράδοσης, οι όροι συσκευασίας και παράδοσης θα επιβεβαιωθούν σύμφωνα με τις απαιτούμενες προδιαγραφές και την ποσότητα παραγγελίας.
Συχνές ερωτήσεις
Για τι χρησιμοποιείται το ASTM A213 TP347H;
Το TP347H χρησιμοποιείται σε καθορισμένες εφαρμογές σωληνώσεων υψηλής θερμοκρασίας, συμπεριλαμβανομένων εναλλακτών θερμότητας, υπερθερμαντήρων και επαναθερμαντήρων λεβήτων, υπό τις ισχύουσες συνθήκες σχεδιασμού.
Ποια είναι η διαφορά μεταξύ TP347 και TP347H;
Το TP347H έχει διαφορετικές απαιτήσεις χημικής σύνθεσης, συμπεριλαμβανομένου ενός υψηλότερου καθορισμένου εύρους άνθρακα, και ειδικές απαιτήσεις ποιότητας που προορίζονται για χρήση σε υψηλές θερμοκρασίες. Η σωστή ποιότητα πρέπει να επιλέγεται σύμφωνα με το ισχύον πρότυπο και τις συνθήκες σχεδιασμού.
Είναι το TP347H ανθεκτικό στη διακοκκώδη διάβρωση;
Η σταθεροποίηση με νιόβιο βοηθά στη μείωση της ευαισθησίας στη διακοκκώδη διάβρωση που σχετίζεται με την ευαισθητοποίηση υπό κατάλληλες συνθήκες. Η πραγματική απόδοση εξαρτάται από την κατάσταση του υλικού, το θερμικό ιστορικό και το περιβάλλον χρήσης. Πρόσθετες δοκιμές διάβρωσης μπορεί να απαιτούνται από την προδιαγραφή του έργου.
Μπορούν οι σωλήνες TP347H να παραδοθούν με πιστοποιητικά EN 10204 3.1;
Ένα πιστοποιητικό επιθεώρησης 3.1 μπορεί να ζητηθεί όπου είναι διαθέσιμο και συμφωνημένο για την παραγγελία. Επιβεβαιώστε τις απαιτήσεις τεκμηρίωσης κατά την υποβολή της ερώτησης.
Τι πληροφορίες χρειάζονται για μια προσφορά;
Παρακαλούμε να παρέχετε την απαιτούμενη διάμετρο, πάχος τοιχώματος, μήκος, ποσότητα, έκδοση προτύπου, απαιτήσεις επιθεώρησης και τόπο παράδοσης για αναθεώρηση προδιαγραφών και προσφορά.
