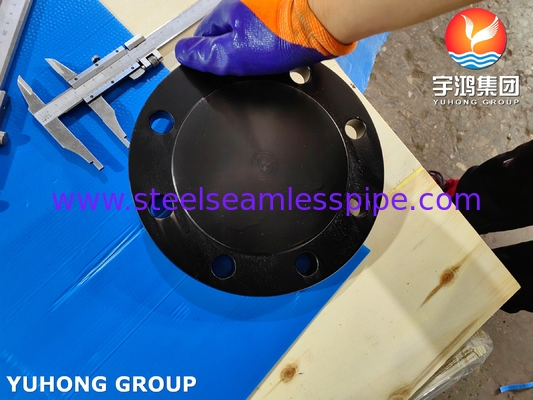

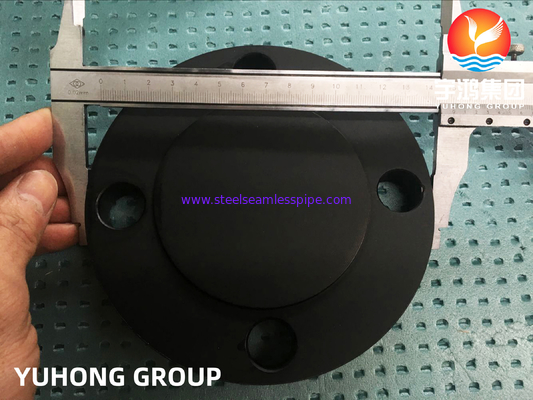

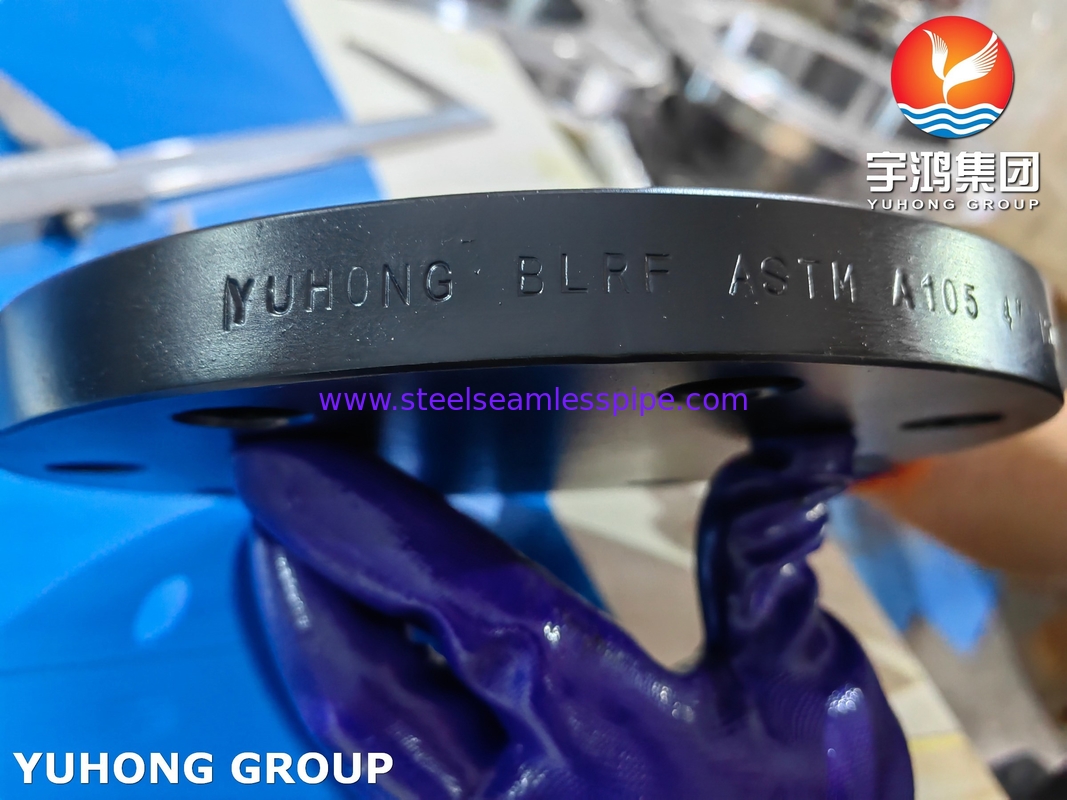

Α105 τυφλή φλέβα από χαμηλού άνθρακα χάλυβα, σφυρηλατημένη και τυποποιημένη, ASME B16.5 / EN1092-1, που χρησιμοποιείται σε αγωγούς πετρελαίου και φυσικού αερίου

ASTM A105 Φλάνγκες από χάλυβα άνθρακα ∆ιαλύσεις υποστήριξης πίεσης πυρήνα για συστήματα αγωγών υψηλής πίεσης


Εισαγωγή:
Εργαζόμενες μέσω αυστηρών διαδικασιών σφυρηλάτησης, οι φλάντζες A105 είναι σχεδιασμένες για εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας στις βιομηχανίες πετρελαίου, χημικών και ενέργειας.Ανθεκτικότητα σε θερμοκρασίες -29°C έως 425°C, και συμμόρφωση με την NACE, επαναπροσδιορίζουν τα πρότυπα αξιοπιστίας για τις συνδέσεις αγωγών.

Εικόνα των τεχνικών πλεονεκτημάτων

1Η απόδοση του υλικού

• Υψηλή αντοχή και αντοχή:
  Η θεραπεία ομαλοποίησης (A105N) βελτιώνει τη δομή των κόκκων, παρέχοντας αντοχή σε έμφαση ≥ 485 MPa, σκληρότητα ≤ 187 HB και επιμήκυνση ≥ 22% ̇ που υπερβαίνει κατά πολύ τη διάρκεια ζωής της κόπωσης των χυτοσίδηρων φλάντζων.

• Εγγύηση αντοχής στη διάβρωση:
  Περνά τις δοκιμές HIC (Hydrogen-Induced Cracking) και SSC (Sulfide Stress Corrosion), σύμφωνα με το ISO 15156/NACE MR0175, εξασφαλίζοντας την αξιοπιστία σε περιβάλλοντα πετρελαίου/αερίου πλούσια σε θείο.

2. Παρασκευή ακριβείας

• Τεχνολογία σφυρηλάτησης με κλειστό πεδίο:
  Χρησιμοποιεί εκτυπώσεις ακριβείας για να ευθυγραμμίσει τη ροή των κόκκων με τα περίμετρα των φλάντζων, εξαλείφοντας τη πορώδητητα και τον διαχωρισμό ενώ αυξάνει την ικανότητα πίεσης κατά 30%.

• Πλήρης επεξεργασία CNC:
  Η τραχύτητα της επιφάνειας σφράγισης ≤Ra 3,2 μm, ακρίβεια τοποθέτησης τρύπας βρόγχου ±0,05 mm, που εγγυάται σφράγιση χωρίς διαρροή.

3Ελαφρύ σχέδιο

• Ζυγίζει μόνο το 70% των ισοδύναμων φλάντζων χύτευσης από χάλυβα, μειώνοντας την προσπάθεια εγκατάστασης και το κόστος εφοδιαστικής· ιδανικό για εναέριους ή περιορισμένους χώρους εργασίας.

Διασφάλιση ποιότητας: Πιστοποιήσεις και επιθεωρήσεις

• Διπλή διεθνής πιστοποίηση:
  Συμμορφώνεται με τις προδιαγραφές ASME B16.5 (ΗΠΑ), EN1092-1 (ΕΕ) και HG/T20615 (CN), καλύπτοντας τις ονομαστικές πιέσεις PN6·PN100/Τάξη 150·2500.

• Τελικός έλεγχος ποιότητας:
  Φασματομετρία (σύνθεση) → Υπερηχητική δοκιμή (λάθη) → Δοκιμή σκληρότητας (HB 140 ̇ 180)

• Έγγραφα:
  Περιλαμβάνει τα πιστοποιητικά υλικών EN 10204 3.1 και τις εκθέσεις δοκιμών τρίτων, εφόσον απαιτείται.

Τύποι φλάντζας από χάλυβα άνθρακα

Τυπική χημική σύνθεση χάλυβα άνθρακα ASTM A105 (σε % κατά βάρος)

Σημείωση:Τα στοιχεία όπως Cu, Ni, Cr, Mo και V θεωρούνται υπολειμματικά στοιχεία, εκτός εάν ορίζονται από συμπληρωματικές απαιτήσεις (π.χ. S5, S6).

ASTM A105 ∆ιαδικαστικές ιδιότητες

Εφαρμογές της τυφλής φλέβας από χαμηλού άνθρακα χάλυβα Α105
