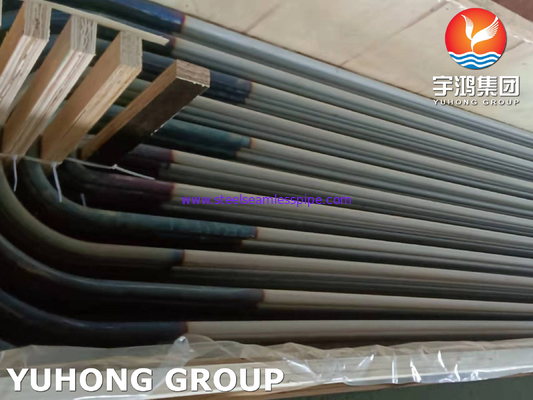

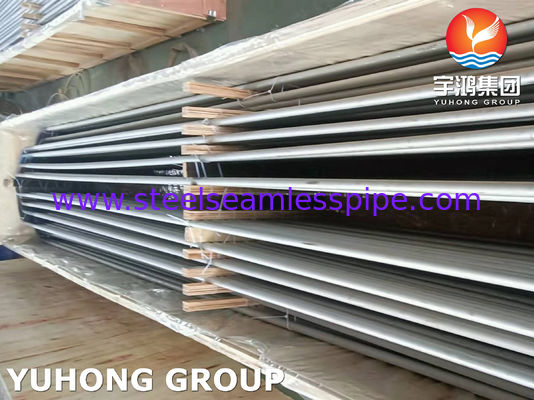

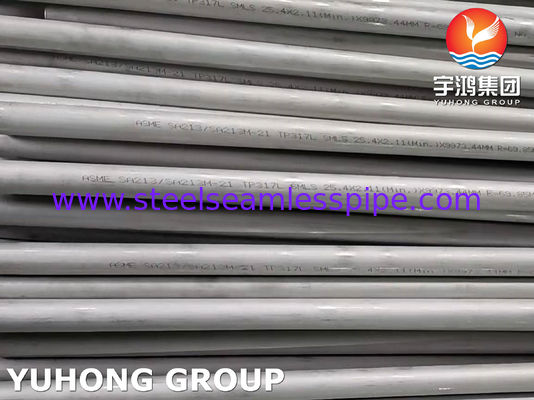

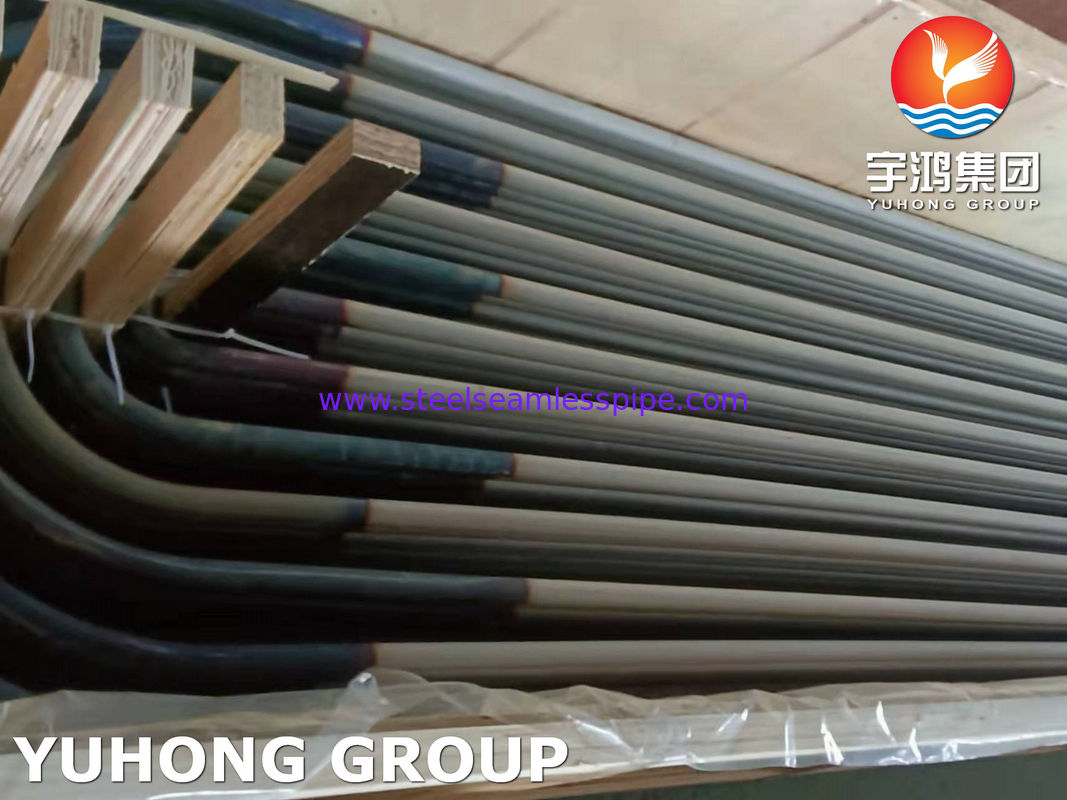

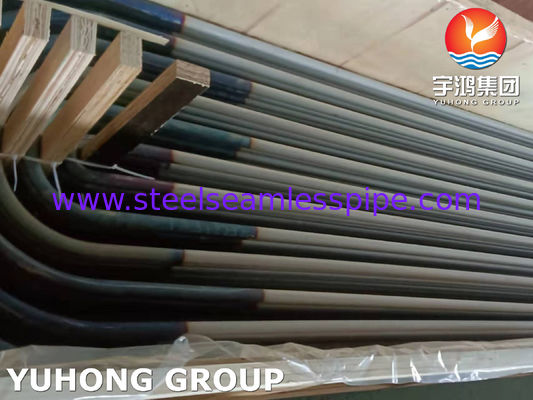

Σωλήνας εναλλάκτη θερμότητας U Bend από ανοξείδωτο χάλυβα ASTM A213 TP317L 100% ET

ASTM A312 TP317/317L Ανοξείδωτος Χάλυβας Σωλήνας Χωρίς Ραφή για Λέβητα και Εναλλάκτη Θερμότητας

Ο ανοξείδωτος χάλυβας 317L U Tube είναι ένας ειδικός τύπος σωλήνα που κατασκευάζεται ειδικά για εναλλάκτες θερμότητας. Οι σωλήνες κατασκευάζονται σε σχήμα U και χρησιμοποιούνται σε επαναλαμβανόμενες σειρές στις εφαρμογές εναλλάκτη θερμότητας. Το υλικό περιέχει νικέλιο, χρώμιο, άνθρακα, μαγγάνιο, φώσφορο, πυρίτιο, θείο και μολυβδαίνιο στη σύνθεσή του. Έχει εξαιρετική αντοχή στη διάβρωση σε σύγκριση με άλλους ανοξείδωτους χάλυβες, το κράμα 317L είναι μη μαγνητικό στην κατάσταση ανόπτησης. Δεν μπορεί να σκληρυνθεί με θερμική επεξεργασία.

Ανοξείδωτος χάλυβας TP317L είναι μια έκδοση χαμηλού άνθρακα του ανοξείδωτου χάλυβα TP317. Έχει την ίδια υψηλή αντοχή και αντοχή στη διάβρωση με τον χάλυβα 317, αλλά μπορεί να παράγει ισχυρότερες συγκολλήσεις λόγω της χαμηλής περιεκτικότητας σε άνθρακα.

Χημική Σύνθεση των Σωλήνων Ανοξείδωτου Χάλυβα ASTM A213 TP317L



Φυσικές Ιδιότητες (Θερμοκρασία Δωματίου) των Σωλήνων Ανοξείδωτου Χάλυβα ASTM A213 TP317L

Κατά την προμήθεια σωλήνων A213 TP317L U-Bend, ένας ειδικός θα καθορίσει περισσότερα από το υλικό:

1. Τελική κατάσταση θερμικής επεξεργασίας: "Θα πρέπει να είναι ανόπτηση διάλυσης μετά την κάμψη."

2. Αφαίρεση αλάτων/Μαρινάρισμα: "Θα πρέπει να μαρινάρεται μετά την τελική θερμική επεξεργασία σε μια καθαρή, παθητικοποιημένη επιφάνεια."

3. Ανοχές κάμψης: Καλέστε ρητά την επιτρεπόμενη ωοειδή και την λέπτυνση τοιχώματος (π.χ., "σύμφωνα με τα πρότυπα TEMA R/C").

4. Απαιτήσεις NDT: Καθορίστε τυχόν δοκιμές που απαιτούνται στο λυγισμένο τμήμα (π.χ., "Δοκιμή ρευμάτων Eddy σε ολόκληρη την U-bend").

Η κρισιμότητα της διαδικασίας κατασκευής U-Bend

• 1. Λέπτυνση κάμψης και ωοειδές: Κατά την κάμψη, το εξωτερικό τοίχωμα της κάμψης λεπταίνει και η διατομή του σωλήνα μπορεί να γίνει ελαφρώς ωοειδής. Για μια εφαρμογή υψηλής ακεραιότητας, η κάμψη ελέγχεται σχολαστικά για να παραμείνει εντός των αυστηρών ανοχών ωοειδούς και λέπτυνσης τοιχώματος που καθορίζονται σε πρότυπα όπως το ASME TEMA (Tubular Exchanger Manufacturers Association). Η υπερβολική λέπτυνση είναι μια άμεση μείωση της ικανότητας συγκράτησης πίεσης.

  2. Υπολειμματικές τάσεις: Η διαδικασία ψυχρής κατεργασίας της κάμψης προκαλεί σημαντικές υπολειμματικές τάσεις στην κάμψη. Για τυπικές εφαρμογές, αυτό μπορεί να είναι αποδεκτό. Ωστόσο, σε διαβρωτικά περιβάλλοντα (ειδικά με χλωρίδια), αυτές οι τάσεις μπορούν να επιταχύνουν δραματικά τη ρωγμή διάβρωσης λόγω καταπόνησης (SCC).

  3. Η απόλυτη αναγκαιότητα της ανόπτησης διάλυσης & μαρινάρισμα: Λόγω του σημείου #2, οι σωλήνες A213 TP317L U-bend πρέπει να υποβάλλονται σε ανόπτηση διάλυσης μετά την κάμψη. Αυτή η θερμική επεξεργασία (θέρμανση στους περίπου 1900-2050°F / 1040-1120°C και γρήγορη απόσβεση) διαλύει τα καρβίδια και, το πιο σημαντικό, ανακουφίζει τις επιβλαβείς υπολειμματικές τάσεις από την κάμψη. Μετά την ανόπτηση, οι σωλήνες μαρινάρονται για να αφαιρεθεί η κλίμακα (στρώμα οξειδίου) που σχηματίζεται κατά τη θέρμανση και για την αποκατάσταση της παθητικής μεμβράνης ανθεκτικής στη διάβρωση στην επιφάνεια. Ένα U-bend που δεν έχει ανόπτηθεί σωστά είναι μια βόμβα που χτυπάει σε ένα περιβάλλον χλωριούχου.

Εφαρμογές
1. Συστήματα αποθείωσης καυσαερίων
2. Εξοπλισμός χημικής και πετροχημικής επεξεργασίας
3. Εργοστάσια πολτού και χαρτιού
4. Εξοπλισμός επεξεργασίας τροφίμων
5. Εξοπλισμός κλωστοϋφαντουργίας
6. Σωλήνας λέβητα
7. Σωλήνας εναλλάκτη θερμότητας
