Εναρμόδιση συγκόλλησης ASTM A403 WP347H-S 90° Μακράς ακτίνας αγκώνου και μύτης για σωλήνες διαδικασίας υψηλής θερμοκρασίας

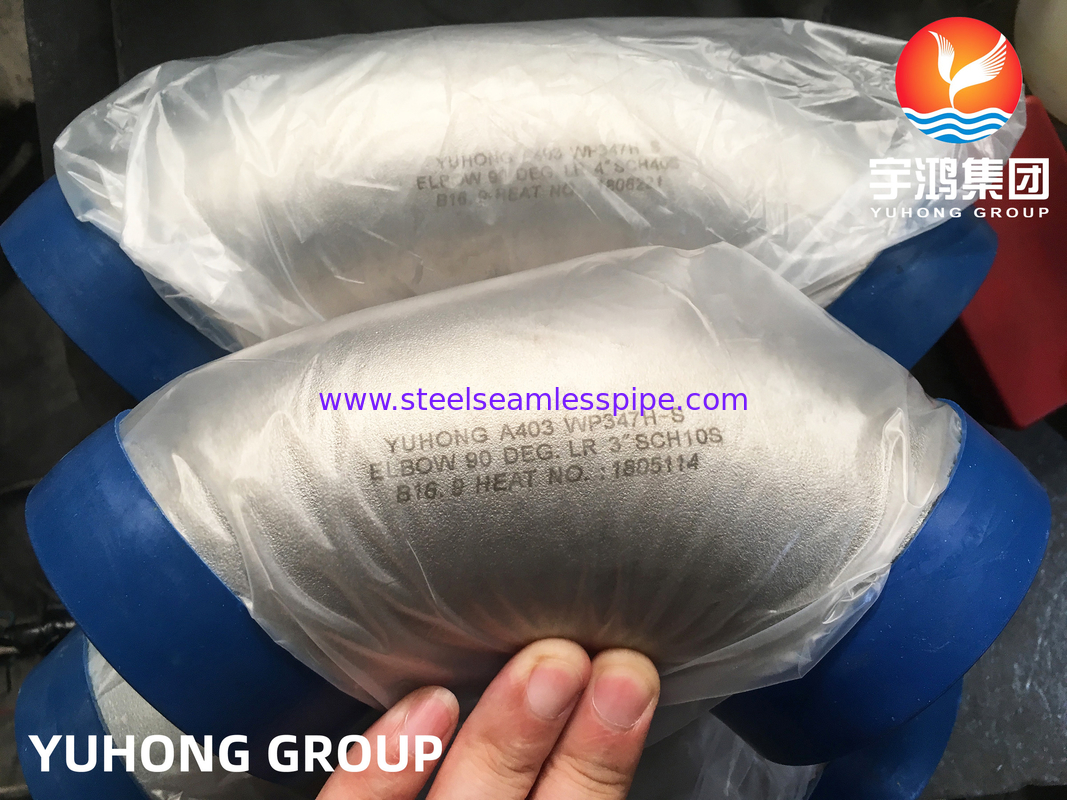

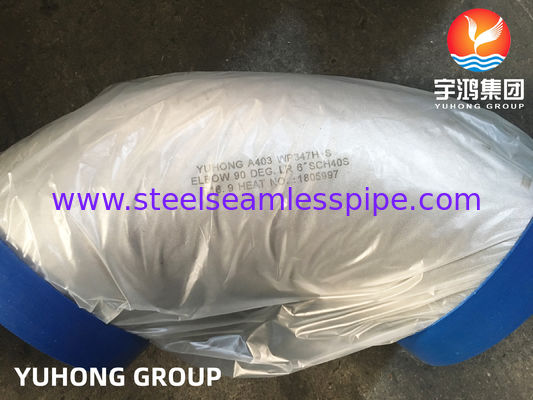

ΗΑΣTM A403 WP347H-S 90° Μακρύς ακτίνας Κόντοςείναι ένα σφυρηλατημένο austenitic ατσάλινη ζυθοδέσμευση επίδεσμο βούρτσας κατασκευασμένο απόΗ UNS S34709 / τύπος 347H.

ΗWP347H-SΗ ονομασία αυτή προσδιορίζει ένα εξαρτήμα τύπου WP που κατασκευάζεται στην κατηγορία των αδιάβρωστων σωλήνων.η κατηγορία κατασκευής και το πρότυπο διαστάσεων πρέπει να ορίζονται σαφώςΗ ASTM A403 καλύπτει τα σφυρηλατημένα εξαρτήματα από μη χαλύβδινο ατσάλι austenitic για εφαρμογές σωλήνων πίεσης.

Η διαμόρφωση 90 ° μακράς ακτίνας αλλάζει την κατεύθυνση των σωλήνων, διατηρώντας παράλληλα μια μεγαλύτερη ακτίνα κεντρικής γραμμής από έναν αγκώνα μικρής ακτίνας.ΑΣΜΕ Β16.9απαιτήσεις διαστάσεων ή ειδικές προδιαγραφές έργου.

Το WP347H είναι έναυψηλής περιεκτικότητας σε άνθρακα έκδοση σταθεροποιημένου 347 αυστενιτικού ανοξείδωτου χάλυβαΗ χημική του δομή έχει σχεδιαστεί για εφαρμογές όπου η λειτουργία σε υψηλές θερμοκρασίες και η αντοχή σε θέματα ευαισθητοποίησης είναι σημαντικές σκέψεις.

Η σταθεροποιημένη οικογένεια 347 χρησιμοποιείΝιόβιο (κόλμβιο)Αυτή η διάκριση κάνει το WP347H διαφορετικό από τα επίπεδα όπως το TP321H.

Για έργα που αφορούν σωλήνες υψηλής θερμοκρασίας, η πραγματική θερμοκρασία λειτουργίας, η πίεση, η διαδικασία συγκόλλησης και ο εφαρμοστέος κώδικας σχεδιασμού θα πρέπει να αξιολογούνται κατά την επιλογή μεταξύ 347H,321H και άλλες αξίες αυστενίτη.

Ο αγκώνα μακράς ακτίνας παρέχει μια αλλαγή 90 μοιρών στην κατεύθυνση ροής με ακτίνα κεντρικής γραμμής γενικά συνδεδεμένη με τη διαμόρφωση μακράς ακτίνας.

Οι τυπικές διαμετρικές παραμέτρους περιλαμβάνουν:

• Ονομαστικό μέγεθος σωλήνα
• Εξωτερική διάμετρος
• Μύθος τοίχου
• Διάσταση από το κέντρο έως το τέλος
• Τελική εξωτερική διάμετρος
• Γεωμετρία μπιβέλου
• Ούλα
• Γωνιακή ευθυγράμμιση

Οι διαστάσεις μπορούν να παρέχονται σύμφωνα μεΑΣΜΕ Β16.9ή σχέδια πελατών.

Αντί να τοποθετηθεί το WP347H-S απλώς ως αλεξίσφαιρος αγκώνα γενικής χρήσης, οι ακόλουθες εφαρμογές είναι πιο τεχνικά σχετικές:

• Σωλήνες υψηλής θερμοκρασίας
• Πετροχημικές γραμμές επεξεργασίας
• Εξοπλισμός χημικής επεξεργασίας
• Συστήματα αγωγών διυλιστηρίων
• Σωλήνες που σχετίζονται με φούρνο
• Συστήματα θερμικής επεξεργασίας
• Ατμομηχανές υψηλής θερμοκρασίας
• Σωλήνες παραγωγής ηλεκτρικής ενέργειας
• Συστήματα μεταφοράς θερμότητας
• Εργαλεία βιομηχανικής διαδικασίας

Αυτή είναι μια χρήσιμη τεχνική σύγκριση που πρέπει να συμπεριληφθεί στη σελίδα, επειδή και οι δύο βαθμοί είναι σταθεροποιημένοι αυστενίτιοι ανοξείδωτοι χάλυβες και μπορούν να εμφανιστούν σε εφαρμογές σωλήνων υψηλής θερμοκρασίας.

Η κατάλληλη ποιότητα θα πρέπει να επιλέγεται σύμφωνα με τη θερμοκρασία λειτουργίας, το περιβάλλον της διαδικασίας, τις συνθήκες συγκόλλησης και τις εφαρμοστέες τεχνικές προδιαγραφές.

Η διαδικασία κατασκευής της τοποθέτησης μπορεί να περιλαμβάνει χειρισμένες εργασίες σχηματισμού, ακολουθούμενες από θερμική επεξεργασία και τελική διάμετρο.

Τα τυπικά στάδια παραγωγής περιλαμβάνουν:

1. Έλεγχος πρώτων υλών
2. Προετοιμασία σωλήνων ή σκελετών
3. Ελεγχόμενο σχηματισμό
4. Θερμική επεξεργασία
5. Τελείωσε το Μπιβλίνγκ
6. Διαμετρική βαθμονόμηση
7. Επιθεώρηση επιφάνειας
8. Μη καταστροφική εξέταση
9. Τελική διαστασιακή επιθεώρηση
10. Ετικέτες και συσκευασίες

Η ASTM A403 απαιτεί τα εξαρτήματα να υποβάλλονται σε θερμική επεξεργασία και περιλαμβάνει απαιτήσεις για χημική ανάλυση, μηχανικές ιδιότητες και οπτική εξέταση.

Τα διαθέσιμα έγγραφα επιθεώρησης μπορούν να περιλαμβάνουν:

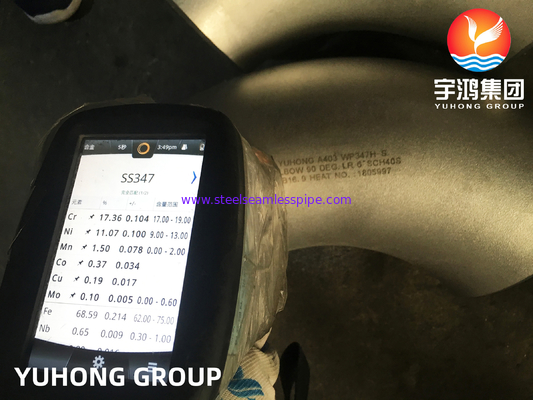

• Ανάλυση χημικής σύνθεσης
• Έκθεση μηχανικής δοκιμής
• Δοκιμή ελαστικότητας
• Δοκιμή αντοχής απόδοσης
• Δοκιμή σκληρότητας
• Αρχείο θερμικής επεξεργασίας
• Έκθεση ΚΑΠ

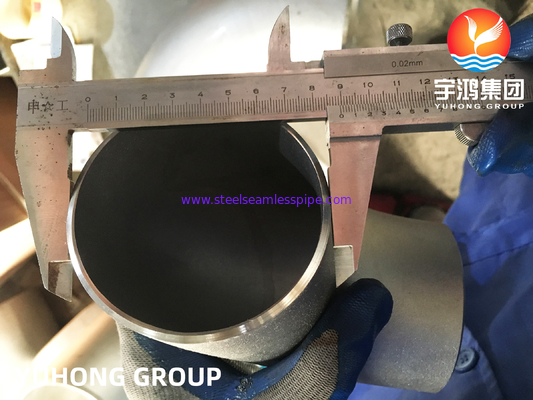

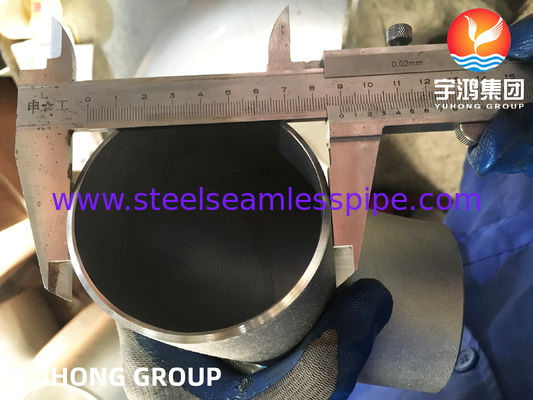

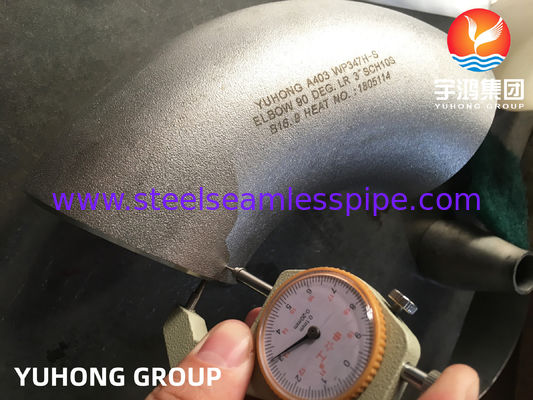

• Έκθεση επιθεώρησης διαστάσεων
• Έκθεση οπτικής επιθεώρησης
• Δοκιμασμός διαπερατών υγρών
• Υπερήχθης δοκιμή
• Ραδιογραφικές δοκιμές, κατά περίπτωση
• EN 10204 3.1 MTC
• EN 10204 3.2 Πιστοποιητικό επιθεώρησης
• Έκθεση επιθεώρησης τρίτου

Η εφαρμοστέα μέθοδος NDE θα πρέπει να προσδιορίζεται σύμφωνα με την κατηγορία του εξοπλισμού και τις απαιτήσεις αγοράς, αντί να καταγράφεται αυτόματα κάθε δοκιμή για κάθε προϊόν.Η ASTM A403 διακρίνει τάξεις προσαρμογής WP σύμφωνα με τις απαιτήσεις κατασκευής και NDE..
