ASTM A790 Duplex 2205 Χωρίς έλξη σωλήνας με αντοχή σε ρήξη από χλωρίδιο και διάταξη διάβρωσης και μικροδομή φερριτίου-αουστενίτη σε κατάσταση αναψύκλωσης με διάλυμα

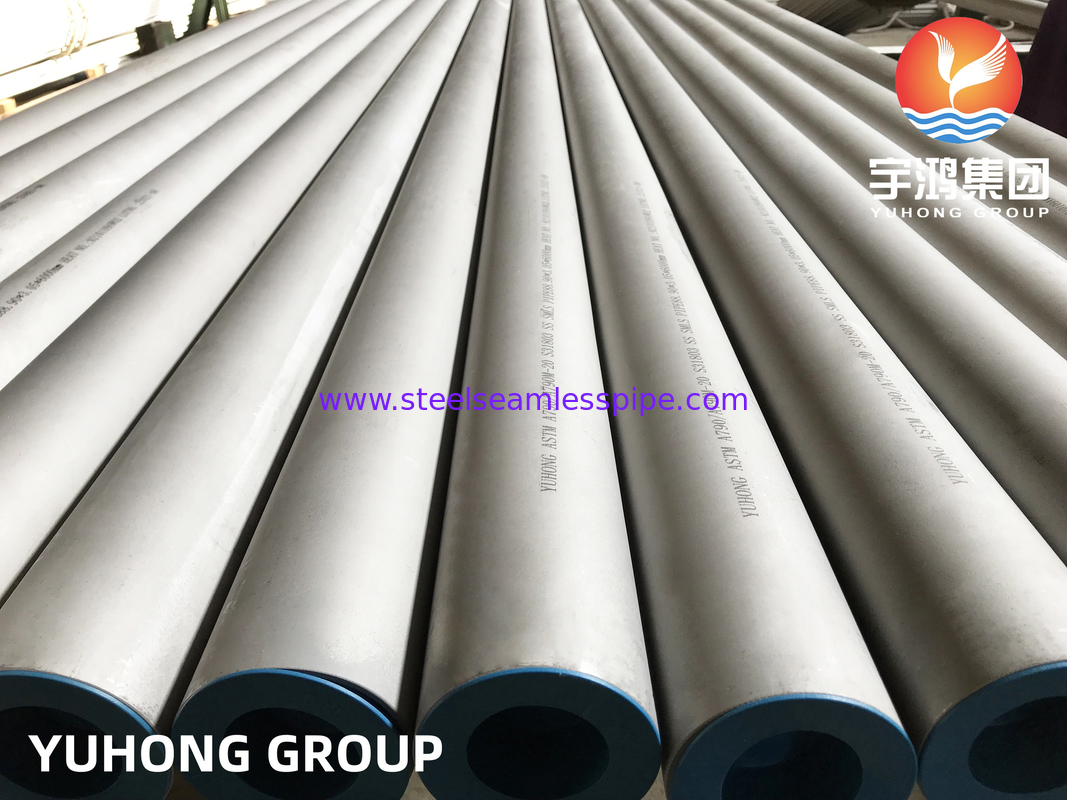

ASTM A790 UNS S32205 / S31803 Διπλής 2205 Χωρίς ραφή σωλήναείναι ένας διπλός σωλήνας από ανοξείδωτο χάλυβα φερριτικό-αυστενίτη σχεδιασμένος για διαβρωτικά περιβάλλοντα διεργασίας όπου απαιτείται συνδυασμός αντοχής στη διάβρωση και υψηλότερης μηχανικής αντοχής.

Συνήθως γνωστή ωςΔυομελές 2205Η UNS S32205 είναι η κοινώς καθορισμένη σύνθεση 2205, ενώ η UNS S31803 αντιπροσωπεύει την προηγούμενη τυποποιημένη διπλή σύνθεση.Και οι δύο ονομασίες συνδέονται στενά με την οικογένεια των υλικών 2205..

Κατασκευασμένο σύμφωνα με:Αρμόδια για την παραγωγή των ειδών που αναφέρονται στην παράγραφο 1, ο αδιάβροχος σωλήνας είναι κατάλληλος για συστήματα σωλήνων που περιέχουν πίεση και εκτίθενται σε γενικές διαβρωτικές εργασίες, περιβάλλοντα που περιέχουν χλωρίδια και επιλεγμένα μέσα διεργασίας.Η ASTM A790 καλύπτει αδιάβροχο και ευθεία συγκολλημένο φερριτικό/αυστενίτικο σωλήνα από ανοξείδωτο χάλυβα με ιδιαίτερη έμφαση στην αντοχή στη διάβρωση και την αντοχή στη διάβρωση από ρήξη..

• Αυστενίτικη-φερριτική διπλή δομή:Το Duplex 2205 συνδυάζει αυστενίτικες και φερριτικές φάσεις, δίνοντας στο υλικό μια διαφορετική ισορροπία αντοχής και αντοχής στη διάβρωση από τους συμβατικούς αυστενιτικούς ανοξείδωτους χάλυβες.
• Αντίσταση στη διάβρωση από χλωρίδιο:Το σύστημα κράματος χρωμίου, μολυβδενίου και αζώτου παρέχει αντοχή σε τοπική διάβρωση σε πολλά περιβάλλοντα που περιέχουν χλωρίδια.
• Αντίσταση στη διάβρωση από άγχος και ρήξη:Το Duplex 2205 επιλέγεται συνήθως όταν η διάσπαση από διάβρωση με χλωρίδιο είναι σημαντική εξέταση για την επιλογή υλικών.
• Υψηλότερη αντοχή:Σε σύγκριση με τους συμβατικούς αυστενιτικούς ανοξείδωτους χάλυβες της σειράς 300, το Duplex 2205 παρέχει σημαντικά υψηλότερη αντοχή απόδοσης, η οποία μπορεί να είναι πλεονεκτική στον σχεδιασμό σωλήνων που περιέχουν πίεση.

Η UNS S31803 και η UNS S32205 δεν θα πρέπει απλώς να θεωρούνται ως δύο μη συνδεδεμένες κλάσεις.

Οι στενότερες και υψηλότερες ελάχιστες περιοχές κράματος του S32205 παρέχουν πιο καθορισμένες απαιτήσεις αντοχής στη διάβρωση από την αρχική σύνθεση του S31803.

• Μικροδομή διπλής:Η δομή δύο φάσεων παρέχει ισορροπία μεταξύ αυστενιτικής αντοχής και φερριτικής αντοχής.
• Επιλογή υλικού προσανατολισμένου στη διάβρωση:Το 2205 θεωρείται ευρέως για περιβάλλοντα διεργασιών που περιλαμβάνουν χλωρίδια, έκθεση σε θαλάσσιο νερό και επιθετικά βιομηχανικά μέσα.
• Υψηλή μηχανική αντοχή:Η υψηλότερη αντοχή της μπορεί να προσφέρει πλεονέκτημα στον σχεδιασμό σωλήνων πίεσης σε σύγκριση με πολλές συμβατικές ποιότητες αυστενίτη.
• Η κατασκευή είναι απρόσκοπτη:Η απρόσκοπτη μέθοδος κατασκευής εξαλείφει μια διαμήκη συγκόλληση και είναι κατάλληλη για εφαρμογές σωλήνων που περιέχουν πίεση.
• Συμβατότητα σωλήνων διεργασίας:Ο αγωγός ASTM A790 2205 καθορίζεται συνήθως για συστήματα χημικής, πετροχημικής, πετρελαίου και φυσικού αερίου, ναυτιλίας και ελέγχου της ρύπανσης.

Αντί να χρησιμοποιεί μόνο γενικούς όρους όπως "βιομηχανική χρήση", αυτό το προϊόν είναι καλύτερα τοποθετημένο γύρω από συγκεκριμένα περιβάλλοντα υπηρεσιών:

• Σωλήνες χημικής διαδικασίας
• Πετροχημικές γραμμές επεξεργασίας
• Σωλήνες πετρελαίου και φυσικού αερίου
• Συστήματα υπεράκτιων σωληνώσεων
• Υπηρεσία θαλάσσιου νερού
• Συστήματα αφαλάτωσης
• Θαλάσσιες σωλήνες
• Λειτουργικές γραμμές που περιέχουν χλωρίδιο
• Εξοπλισμός ελέγχου ρύπανσης
• Επεξεργασία χαρτοπολτού και χαρτιού
• Συστήματα αποθήκευσης και μεταφοράς χημικών

• Συστήματα αγωγών διεργασίας
• Μονάδες υπεράκτιων σωληνώσεων
• Σωλήνες θαλασσινού νερού
• Εξοπλισμός αφαλάτωσης
• Μονάδες χημικών διεργασιών
• Εξοπλισμός παραγωγής πετρελαίου και αερίου
• Σωλήνες ανταλλάκτη θερμότητας
• Αντλίες και παλινδρόμηση
• Συστήματα ελέγχου της ρύπανσης
• Εξοπλισμός αποθήκευσης και μεταφοράς

Μια τυπική οδός κατασκευής σωλήνων χωρίς συγκόλληση περιλαμβάνει:

1. Προετοιμασία του σπιτιού
2. Ζεστό Πίρσινγκ
3. Ζεστή έλαση ή εξώθηση
4. Ψυχρή τελειοποίηση όπου απαιτείται
5. Επεξεργασία διαλύματος
6. Επεξεργασία επιφάνειας
7. Καθαρισμός
8. Κόψιμο
9. Επιθεώρηση διαστάσεων
10. Υδροστατική ή μη καταστροφική δοκιμή
11. Τελική επιθεώρηση
12. Ετικέτες και συσκευασίες

Τα τυπικά σημεία ελέγχου περιλαμβάνουν:

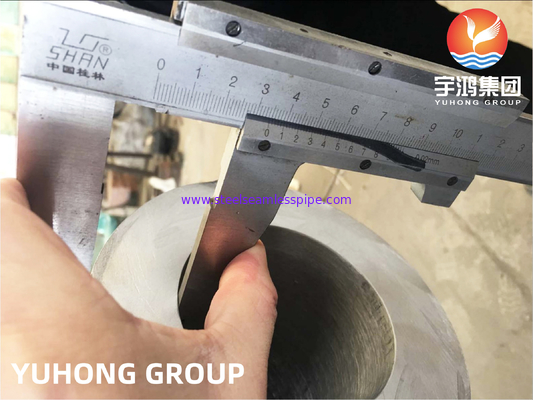

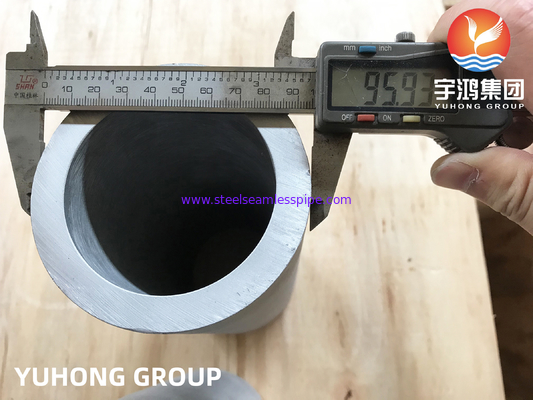

• Εξωτερική διάμετρος
• Μύθος τοίχου
• Ούλα
• Καθαρότητα
• Διάρκεια
• Τελική τετραγωνικότητα
• Κατάσταση της επιφάνειας
• Βάρος του σωλήνα

Οι διαστάσεις των σωλήνων μπορούν να παρέχονται σύμφωνα με το ισχύον πρότυπο διαστάσεων και τις προδιαγραφές του έργου.

Η διαθέσιμη επιθεώρηση μπορεί να περιλαμβάνει:

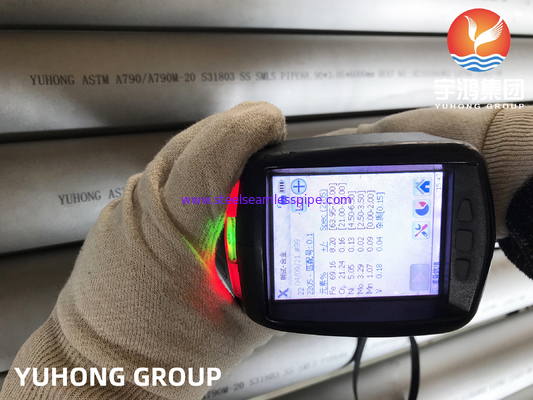

• Ανάλυση χημικής σύνθεσης
• Δοκιμή ελαστικότητας
• Δοκιμή αντοχής απόδοσης
• Δοκιμή επιμήκυνσης
• Δοκιμή σκληρότητας
• Δοκιμή επιπέδου
• Υδροστατική δοκιμή
• Δοκιμασμός ρεύματος γύρου
• Υπερήχθης δοκιμή
• ΚΑΠ
• Επιθεώρηση διαστάσεων
• Επιθεώρηση επιφάνειας
• Έρευνα ισορροπίας φεριτίου / φάσης
• Δοκιμές διά διάβρωσης όπου απαιτείται
• Αρχείο θερμικής επεξεργασίας

Η ASTM A790 περιλαμβάνει απαιτήσεις για τις δοκιμές εφελκυσμού, σκληρότητας, επιπέδου, υδροστατικής δοκιμής και μη καταστροφικής ηλεκτρικής δοκιμής.

Για το διπλό ανοξείδωτο χάλυβα, η ισορροπία φερρίτης-αυστενίτη είναι ένα σημαντικό χαρακτηριστικό ποιότητας.μπορεί να διενεργηθεί πρόσθετη μεταλλωγική εξέταση για την επαλήθευση της μικροδομής διπλής μετά την αναψύξη με διάλυμα.

Αυτό μπορεί να είναι ιδιαίτερα σημαντικό για εφαρμογές που αφορούν:

• Υπηρεσία χλωρίου
• Συστήματα offshore
• Νερό θάλασσας
• Σωλήνες πίεσης
• Συστατικά συγκολλημένα
