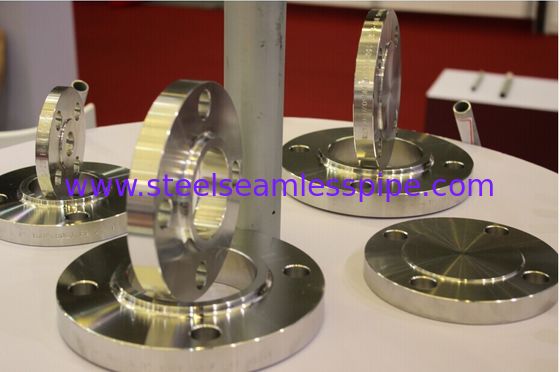

Χειρολαβή SO RF ΦΛΑΝΤΖΑ

SO RF FLANGE, A 182, GR F1, F11, F22, F5, F9, F91, κατηγορία: 150#, 300#, 400#, 600#, 900#, 1500# & 2500#.

Πλακέτες για τοποθέτηση σε λουκέτα Οι φλάντζες με γλιστρίστρα είναι ένας δημοφιλής τύπος φλάντζων σωλήνων.Αυτά είναι εύκολα τοποθετημένα και συγκολλημένα σε διάφορους σωλήνεςΗ συγκόλληση μειώνει το κόστος κατασκευής αυτών των σωλήνων. Γιατί οι φλάντζες γλιστρίσματος προτιμούνται από τις φλάντζες συγκόλλησης λαιμού; Για πολλούς χρήστες, οι φλάντζες γλιστρίσματος εξακολουθούν να προτιμούνται από τις φλάντζες λαιμού συγκόλλησης για τους ακόλουθους λόγους: Εξαιτίας του αρχικά χαμηλότερου κόστους τους. Η μειωμένη ακρίβεια που απαιτείται για την κοπή του σωλήνα σε μήκος. Η μεγαλύτερη ευκολία ευθυγράμμισης της συναρμολόγησης. Η υπολογιζόμενη αντοχή των φλάντζων γλιστρίσματος υπό εσωτερική πίεση είναι περίπου τα δύο τρίτα της αντοχής των φλάντζων λαιμού συγκόλλησης.

Πώς να μετρήσετε τις φλάντζες;
Πάρτε τις μετρήσεις:

• Υπερβολική δόση:Εξωτερική διάμετρος
• Ταυτότητα:Εσωτερική διάμετρος
• BC:Κύκλος προβολέα
• HD:Διάμετρος τρύπας

Βασικά χαρακτηριστικά των φλάντζων:
Μερικά σημαντικά χαρακτηριστικά είναι τα εξής:
Ένα μέγεθος ταιριάζει σε όλα τα προγράμματα σωλήνων.
Οι κατασκευαστές μπορούν πιο εύκολα να κόψουν σωλήνα σε μήκος για φλάντζες γλιστρίσματος.
Το μικρότερο πάχος αυτής της φλάντζας επιτρέπει την ευκολότερη ευθυγράμμιση των τρυπών βίδες.
Γενικά δεν προτιμούνται για περιβάλλοντα υψηλής πίεσης και θερμοκρασίας.

Πλεονεκτήματα της ολίσθησης στις φλάντζες:
Ελάχιστο κόστος εγκατάστασης
Λιγότερος χρόνος που απαιτείται για τη διασφάλιση της ακρίβειας του κοπμένου σωλήνα
Είναι πιο εύκολο να ευθυγραμμιστούν.
οι φλάντζες γλιστρίσματος έχουν χαμηλό κόμβο επειδή ο σωλήνας γλιστράει στην φλάντζη πριν από τη συγκόλληση
η φλάντσα συγκολλείται τόσο από μέσα όσο και από έξω για να παρέχει επαρκή αντοχή
Προλαμβάνουν διαρροές.

Διάλογος προϊόντων
Μέγεθος:1/8" NB έως 48" NB.
Τάξη:150#, 300#, 400#, 600#, 900#, 1500# & 2500#.
Ατσάλι από ανοξείδωτο χάλυβα:ASTM A 182, A 240
Αξία:F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L, διπλό ανοξείδωτο χάλυβα UNS S31803, 2205, υπερδιπλό ανοξείδωτο χάλυβα UNS S32750

Ατσάλι από άνθρακα:ΑΣTM Α 105, ΑΣTM Α 181

Επικαιροποιημένες συσκευές:ΑΣTM A 182, GR F1, F11, F22, F5, F9, F91

Νικέλιο κράματα γλιστρούν σε φλάντζες:Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22,C276

Χάλκινα κράματα γλιστρούν στις φλάντζες:Χαλκός, ορείχαλκος και πυρομαχικό μέταλλο

Τεχνική γλίστρα
ANSI:ΑΝΣΙ Β16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN: ΔΙΝ2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

Ανοησίες:BS4504, BS4504, BS1560, BS10
