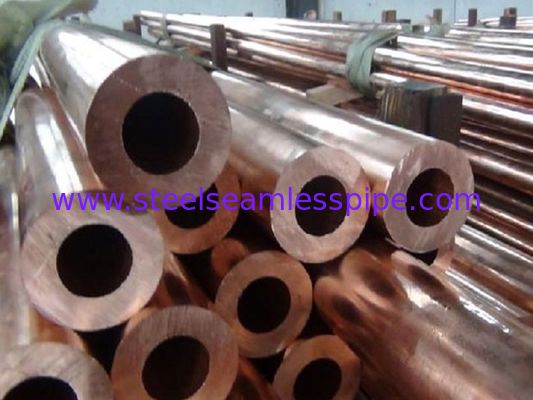

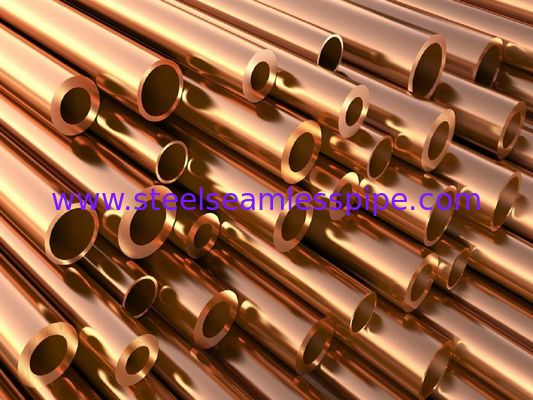

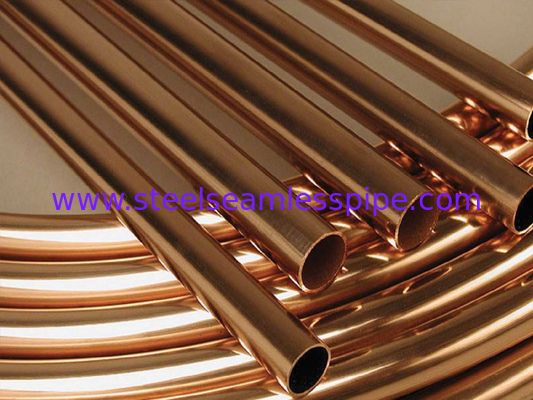

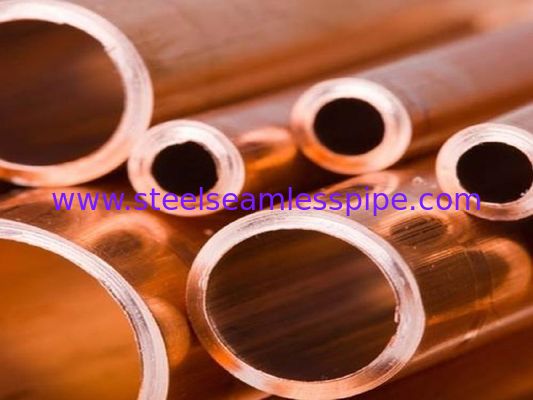

Χαλκός χωρίς συγκόλληση / συγκολλημένος σωλήνας, ASTM A75, ASTM A88, GB1527, T2, TU2, TP2, Y / M ΤΥΠΟΣ
Σωλήνες και σωλήνες από χαλκό νικελίου | Σωλήνες και σωλήνες νικελίου χαλκού
Δοχεία νικελίου Cupro 90/10
Αυτή η μορφή σωλήνων από χαλκό-νικέλιο που παράγεται από το Tube Tech διαθέτει εξαιρετική αντοχή στη διάβρωση από θαλάσσια ύδατα καθώς και υψηλή αντοχή στη διάβρωση διάβρωσης και επίθεση προσβολής αέρα. Η προσθήκη σιδήρου έχει σαν αποτέλεσμα το 90/10 να λειτουργεί τόσο καλά όσο και το 70/30 στους εναλλάκτες θερμότητας με αλατισμένο νερό. Αυτοί οι σωλήνες έχουν καλή αντοχή και ολκιμότητα σε συνήθεις θερμοκρασίες και σχετικά υψηλή αντοχή και άλλες μηχανικές ιδιότητες σε υψηλές θερμοκρασίες.
Αυτοί οι σωλήνες από χαλκό-νικέλιο χρησιμοποιούνται ευρέως σε συμπυκνωτές, ψυγεία και εναλλάκτες θερμότητας, όπου η αντοχή στη διάβρωση και τη διάβρωση είναι υψίστης σημασίας, διατηρώντας παράλληλα ένα υψηλό ποσοστό θερμικής αγωγιμότητας. Να χρησιμοποιείται κατά προτίμηση σε θαλάσσιες συνθήκες. Δημιουργεί μια προστατευτική μεμβράνη που είναι πολυεπίπεδη στο ρέον θαλασσινό νερό. Αντιστοιχεί στη θαλάσσια διαφυγή.
Αυτοί οι σωλήνες από χαλκό-νικέλιο παράγονται σε μια ποικιλία εξωτερικών διαμέτρων, πάχους τοιχώματος, διαφορετικών συνθηκών θερμοκρασίας για να επιτευχθούν οι απαιτούμενες μηχανικές ιδιότητες και το μέγεθος των κόκκων. Τα μηχανικά και διαστατικά χαρακτηριστικά των προϊόντων μας ικανοποιούν τις πιο απαιτητικές παραγγελίες που απαιτούν αυστηρές ανοχές.
Σωλήνες νικελίου Cupro 70/30
Η Prosaic Steel παρέχει ομαλές οπές 70/30 σωλήνων από χαλκό νικελίου υψηλών προδιαγραφών, δοκιμασμένες αυστηρά για να βεβαιωθούν ότι είναι κατάλληλες για τις ακριβείς απαιτήσεις των συμπυκνωτών και εναλλάκτες θερμότητας. Αυτοί οι σωλήνες από χαλκό-νικέλιο έχουν την υψηλότερη αντίσταση στη διάβρωση λόγω διάβρωσης. Αυτοί οι σωλήνες είναι διαθέσιμοι σε μια ποικιλία εξωτερικής διαμέτρου, πάχους τοιχώματος και θερμοκρασίας για την ικανοποίηση της απαίτησης. Ο ανώτερος έλεγχος διαστάσεων με συγκεκριμένες μηχανικές ιδιότητες προσφέρει απρόσκοπτη απόδοση και εξοικονόμηση κόστους. |  |
| Πρότυπα |
| Cupro Nickel Tube90 / 10 | Πρότυπο | BS2871part3 | ASTM Β-111 | IS 1545 | JIS Η 3300 | NFA 51 102 |
| Σύμβολο | CN 102 | C 70600 | CuNi10Fe1 | C7060 | CuNi10Fe1Mn |
| Σωλήνες νικελίου Cupro 70/30 | Πρότυπο | BS2871part3 | ASTM Β-111 | IS 1545 | JIS Η 3300 | NFA 51 102 |
| NFA 51 102 | ΚΟ 107 | C 71500 | CuNi30Mn1Fe | C 7150 | CuNi30Mn1Fe |
Περιοχή διαστάσεων
Εξωτερική διάμετρος - 4,00 έως 22,00 mm
Πάχος τοίχου - Μεταξύ 0,15mm και 1,50mm
Μήκος μέχρι 6 mtrs
Τερματισμός Εφαρμογών
Ανταλλακτικά θερμότητας, ψύκτες λαδιού, καλοριφέρ, μονάδες υψηλής ισχύος, επισκευές πλοίων και πλοίων, συμπυκνωτές, πετρελαιοφόρα ανοικτής θάλασσας, σωλήνες αποσταγμάτων, εξατμιστήρες, φερρουλ κλπ.
| Curpo Nickel Tubes 95/5 & 90/10 για θαλάσσια εφαρμογή |
 Αυτοί οι σωλήνες και σωλήνες νικελίου Cupro για θαλάσσια εφαρμογή είναι πολύ σημαντικοί για όλους τους βιομηχανικούς τομείς. Η εταιρεία έχει εμπειρία σε αυτούς τους τομείς και είναι σε θέση να παρέχει αυτούς τους σωλήνες σύμφωνα με τα περισσότερα διεθνή πρότυπα και τις ειδικές απαιτήσεις των πελατών.
Χημική σύνθεση
Classi-
τητα | Τάξη | Χημική ουσία Σύνθεση (%) | Σχετιζομαι με Πρότυπα | | Cu | Zn | Pb | Fe | Π | Sn | Ni | Μη | Αλ | Οπως και | Αλλα | ISS | KS | JIS | ASTM | BS | ΦΑΣΑΡΙΑ | Cu- Ni Tube | 1 | rem. | 1,00 max | 0,05 μέγ | 1,3-1,7 | - | - | 4.8-6.2 | 0,3-0,8 | - | - | | IS: 15
45
CuNi5
Fe | D 5301 C7040 | CuNi
95 + 5
7040 | Β 111
C70400 | 2871
CN101 | 1785
CuNi
5Fe | | 2 | rem. | 1,00 max | 0,05 μέγ | 1.0- 1.8 | - | - | 9.0- 11.0 | 1.0- Μέγιστη | - | - | | IS: 15
45 CuNi
10Fe1 | C 7060 | CuNi
90:10
C 7060 | ντο
70 600 | CN 102 | Cu Ni
10 Fe | |
Μηχανικές ιδιότητες
Classi-
τητα | Ιδιοσυγκρασία | Ονομασία | Cu κράμα
Αριθμός UNS | Δοκιμή εφελκυσμού | | Εξωτερική διάμετρος (mm) | Πάχος (mm) | Αντοχή σε εφελκυσμό Kgf / mm2 | Επιμήκυνση (%) | Αντοχή απόδοσης (kg / mm2) | | Χάλκινος σωλήνας νικελίου | 061 | Διαπυρακτομένος | C70400 | 5-250mm | 0.8-10 | 27 (260) | 9 (85) | | | H55 | Φως εξτρα | C70400 | 5-250mm | 0.8-10 | 28 (275) | - | 21 (205) | | 061 | Διαπυρακτομένος | C70600 | 5-250mm | 0.8-10 | 28 (275) | - | 11 (105) | | H55 | Φως εξτρα | C70600 | 5-250mm | 0.8-10 | 32 (310) | - | 25 (240) |
|
|
Σωλήνες νικελίου Cupro 90/10 για εναλλάκτες θερμότητας & συμπυκνωτές
Αυτοί οι σωλήνες και σωλήνες νικελίου Cupro για τους εναλλάκτες θερμότητας και τους συμπυκνωτές είναι πολύ σημαντικοί για όλους τους βιομηχανικούς τομείς. Η εταιρεία έχει εμπειρία σε αυτούς τους τομείς και είναι σε θέση να παρέχει αυτούς τους σωλήνες σύμφωνα με τα περισσότερα διεθνή πρότυπα και τις ειδικές απαιτήσεις των πελατών.
Cupro νικελίου σωλήνες 90/10 για την αυτοκινητοβιομηχανία
Η μετακίνηση σε χάλκινο νικέλιο
Ο χαλκός αποδείχθηκε από τις πρώτες μέρες για να έχει πολλά καλά χαρακτηριστικά. Ήταν εύκολο να λυγίσει και είχε πολύ υψηλή αντοχή στη διάβρωση, αλλά υπήρχε ανησυχία για τη χαμηλή αντοχή στη διάβρωση από την κόπωση. Όταν εισήχθη χαλκός-νικέλιο, εμφάνισε αντίσταση στη διάβρωση παρόμοια με εκείνη του χαλκού, υψηλότερη γενική αντοχή και καλύτερη αντοχή στην κόπωση. Η καλή διαμόρφωση επιτρέπει την ευκολία καύσης και κάμψης και παρόλο που το κόστος μετάλλου είναι μεγαλύτερο από αυτό των εναλλακτικών χαλύβων, ο χαλκός-νικέλιο είναι πολύ ελκυστικός λόγω της πρόσθετης ζωής του, της χωρίς προβλήματα εγκατάστασης και των χαρακτηριστικών ασφαλείας / αξιοπιστίας.
Ιδιότητες των σωλήνων φρένων από χαλκό-νικέλιο
Το κράμα χαλκού-νικελίου που χρησιμοποιείται για σωλήνες φρένων τυπικά περιέχει 10% νικέλιο, με προσθήκες σιδήρου και μαγγανίου αντίστοιχα 1,4% και 0,8%. Το προϊόν συμμορφώνεται με την ASTM B466 (American Society for Testing and Materials), η οποία καθορίζει τις διαστάσεις, την αντοχή σε εφελκυσμό και τη δύναμη απόδοσης. Η δυνατότητα μορφοποίησης και εσωτερική καθαριότητα συμμορφώνεται με τις προδιαγραφές SAE J527, ASTM A254 και SMMT C5B (Εταιρεία Κατασκευαστών και Εμπόρων Motor). Επίσης, το κράμα πληροί τις απαιτήσεις για τη συγκράτηση της πίεσης, την κατασκευή και την αντοχή στη διάβρωση σύμφωνα με το ISO 4038 (Διεθνής Οργανισμός Τυποποίησης) και το SAE J1047.
| Ανοχή διαστάσεων | |
| |
| Υλικό | Μέγιστη αντοχή σε εφελκυσμό1000 psi (MPa) | Απόδοση Ισχύος 0.5% Εκτός Υπο φόρτωσης 1000 psi (MPa) | YElongation% σε 2 in. | Αντοχή στην κόπωση (10x7 κύκλοι) 1000 psi (MPa) | Πίεση έκρηξης * 1000 psi (ΜΡ3) |
| Χαλκός χαλκού χαλκού | 48-55 (0.330-0.380) | 28-34 (0.190-0.235) | 30-40 | 30 (
0,210) | 19.5
(0.135) |
| C12200-Αποξειδωμένο χαλκό από φώσφορο | 32-38 (0.220-0.265) | 10-14 (0.070-0.100) | 45-60 | 10
(0.070) | 12 (
0,083) |
| C70600-νικέλιο χαλκού 90-10 | 48-54 (0.330-0.370) | 16-22 (0.110-0.150) | 40-55 | 15
(0.100) | 19 (
0.130) |
Το κράμα C70600 παρέχεται κανονικά ως επανακατασκευασμένος σωλήνας στην κατάσταση ανόπτησης. Ο συνδυασμός της αντοχής και της καλής ελαστικότητας δίνει εξαιρετική δυνατότητα σχηματισμού.
Καθώς το νικέλιο χαλκού είναι μαλακότερο από το χάλυβα, αρχικά φοβόταν ότι η φθορά θα μπορούσε να είναι πρόβλημα. Η εμπειρία έχει δείξει ότι αυτό δεν συμβαίνει.
Αντοχή στη διάβρωση
Για πολλά χρόνια πριν από την εφαρμογή του ως υλικό σωλήνων φρένων, το κράμα C70600 είχε χρησιμοποιηθεί σε πλοία, συμπυκνωτές σταθμών ηλεκτροπαραγωγής και υδραυλικές γραμμές στα δεξαμενόπλοια και είχε επιδείξει εξαιρετική αντίσταση στις συνθήκες φυσιολογικού ορού. Οι πρώτες δοκιμές αποκάλυψαν ότι ο χαλκός-νικέλιο έχει σχεδόν την ίδια αντίσταση σε πίεση έκρηξης όπως ο χάλυβας. Στη δοκιμή, ωστόσο, όταν εκτίθεται σε σπρέι αλατιού σε διάστημα 180 ημερών, η δύναμη έκρηξης του χάλυβα μειώνεται σημαντικά. Το κράμα χαλκού παραμένει σταθερά ανθεκτικό.
Για τους σωλήνες που καλύπτονται με υγρό, αλμυρό λασπώδες παχύρρευστο για έξι μήνες, ο χαλυβδαινισμένος χάλυβας υπέστη σοβαρή διάβρωση, με αποτέλεσμα τη διάτρηση του τοιχώματος των σωληνώσεων. ενώ μόνο η επιφανειακή γενική διάβρωση βρέθηκε στη σωλήνωση χαλκού-νικελίου. ISO 4038 και SAE J1047 περιλαμβάνουν απαίτηση αντοχής στη διάβρωση που αναφέρεται στο πρότυπο ISO 3768 ζητώντας ελάχιστη πίεση έκρηξης 110 MPa μετά από 96 ώρες σε ουδέτερο ψεκασμό αλατιού. Οι σουηδικές απαιτήσεις περιλαμβάνουν αντίσταση τουλάχιστον ίση με 25 ψευδάργυρο. Σε όλες τις περιπτώσεις το κράμα C70600 υπερβαίνει εύκολα την απαιτούμενη αντοχή στη διάβρωση.
Η σωλήνωση φρένων από χαλκό-νικέλιο παρέχει εξαιρετική αξιοπιστία και εξασφαλίζει στους κατασκευαστές και στους ιδιοκτήτες των οχημάτων βελτιωμένη ανθεκτικότητα για την αποτελεσματική λειτουργία του συστήματος πέδησης με μεγάλη διάρκεια ζωής.
| Ράβδοι νικελίου Cupro 90/10 και 95/5 |
Cupro νικέλιο Ράβδοι για 90/10 | Χημικές ιδιότητες | | Pb | 0,05 Μέγ. | | Fe | 1,00 - 1,80 | | Μη | 1,00 Μέγ. | | Zn | 1,00 Μέγ. |
Cu + Ag Remainder Ni + Co 9.00 - 11.00 Mechenical Properties
Φως εξτρα | | Δοκιμή συμπίεσης | Reqd. (Μετά το 'Ο') | | UTS ksi | 45.00 Ελάχ | | YS σε 0,5% Εξ. ksi | 35.00 Ελάχ. |
Δοκιμή επέκτασης 30% σε 60 βαθμούς Reqd. (Μετά το 'Ο') | Ανόπτηση Temper | | Δοκιμή συμπίεσης | Reqd. | | Μέγεθος κόκκου στα 75 χ mm. | 0,010 - 0,045 | | UTS ksi | 40.00 Ελάχ. | | YS σε 0,5% Εξ. ksi | 15.00 Ελάχ. |
Δοκιμή επέκτασης 30% σε 60 βαθμούς Reqd. | | Cupro Νικέλιο Ράβδοι για 95/5 | Χημικές ιδιότητες | | Sn | 0,10 Μέγ. | | Pb | 0,05 Μέγ | | Ni | 4.00 - 5.00 | | Fe | 0,10 Μέγ. | | Μη | 0,25 Μέγ. | | Οπως και | 0,10 Μέγ. | | Cu + Ag | 95.00 - 96.000 | | Sb | 0,01 Μέγ. | | Bi | 0.0025 Μέγ. |
Οξυγόνο (Ο2) 0,08 Μέγ. Mechenical Properties
Διαπυρακτομένος | | UTS MPa | 216 - 275 (Λωρίδα κομμένη από δακτύλιο δακτυλίου) | | % Επιμήκυνση σε 5.65Sq.Rt Έτσι GL | 40.00 Ελάχ. (Λωρίδα κομμένη από δακτύλιο δακτυλίου) | | Δοκιμή συμπίεσης | Reqd. | | Δοκιμή κάμψης | Reqd. (180 βαθμός κοντά) |
|
|
|
Cupro νικέλιο πηνία
Η σωλήνωση φρένων από χαλκό-νικέλιο παρέχει εξαιρετική αξιοπιστία και εξασφαλίζει στους κατασκευαστές και στους ιδιοκτήτες των οχημάτων βελτιωμένη ανθεκτικότητα για την αποτελεσματική λειτουργία του συστήματος πέδησης με μεγάλη διάρκεια ζωής. Διαθέσιμα σε 5 mtr, 10 mtr & 15mtrs.
