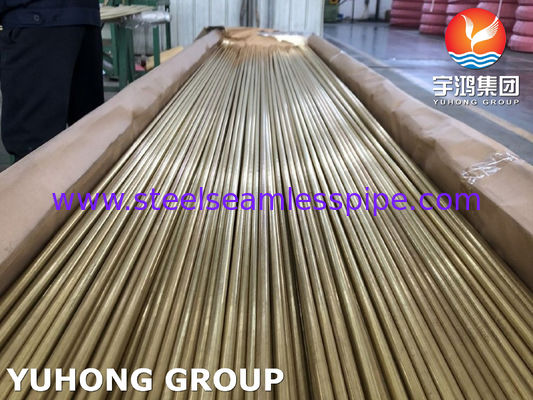

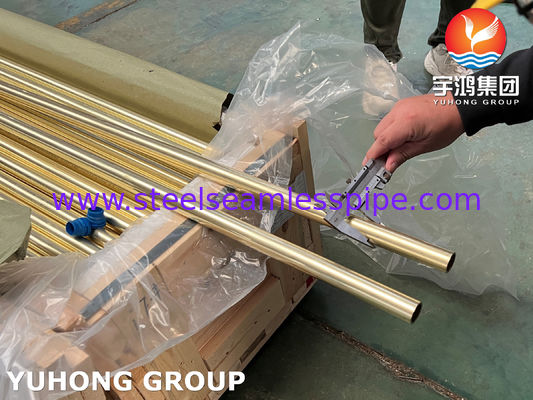

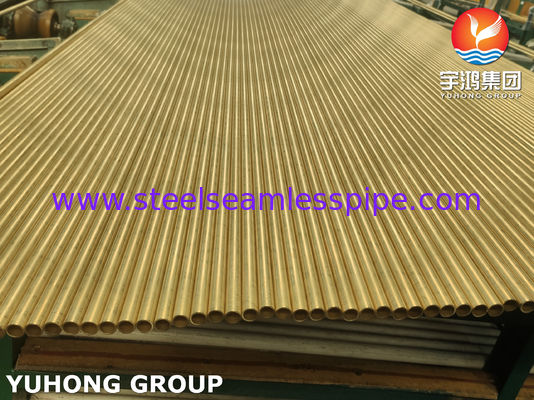

Σωλήνες από κράμα χαλκού χωρίς συγκόλληση από κράμα χαλκού-νικελίου Cupro Nickel Σωλήνες ASTM B111 C10200 C70400 C70600 C71640
Σωλήνες και Σωληνώσεις από Χαλκό-Νικέλιο | Σωλήνες από Χαλκό-Νικέλιο
Σωλήνες από Χαλκό-Νικέλιο 90/10
Αυτή η μορφή σωλήνων από χαλκό-νικέλιο που παράγεται από την Tube Tech παρουσιάζει εξαιρετική αντοχή στη διάβρωση από θαλασσινό νερό, καθώς και υψηλή αντοχή στη διάβρωση από διάβρωση και επίθεση από αέρα. Η προσθήκη σιδήρου καθιστά το 90/10 να αποδίδει εξίσου καλά με το 70/30 σε εναλλάκτες θερμότητας θαλασσινού νερού. Αυτοί οι σωλήνες έχουν καλή αντοχή και ολκιμότητα σε συνηθισμένες θερμοκρασίες και σχετικά υψηλή αντοχή και άλλες μηχανικές ιδιότητες σε αυξημένες θερμοκρασίες.
Αυτοί οι σωλήνες από χαλκό-νικέλιο χρησιμοποιούνται ευρέως σε συμπυκνωτές, ψύκτες και εναλλάκτες θερμότητας όπου η αντοχή στη διάβρωση και τη διάβρωση είναι πρωταρχικής σημασίας, διατηρώντας παράλληλα υψηλό ρυθμό θερμικής αγωγιμότητας. Να χρησιμοποιούνται κατά προτίμηση σε θαλάσσιες συνθήκες. Σχηματίζει προστατευτικό φιλμ πολλαπλών στρώσεων σε ρέον θαλασσινό νερό. Αντιστέκεται στη θαλάσσια βιολογική ρύπανση.
Αυτοί οι σωλήνες από χαλκό-νικέλιο παράγονται σε διάφορες εξωτερικές διαμέτρους, πάχη τοιχώματος και διάφορες καταστάσεις σκλήρυνσης για την επίτευξη των απαιτούμενων μηχανικών ιδιοτήτων και μεγέθους κόκκου. Τα μηχανικά και διαστατικά χαρακτηριστικά των προϊόντων μας ικανοποιούν τις πιο απαιτητικές παραγγελίες που απαιτούν αυστηρές ανοχές.
Σωλήνες από Χαλκό-Νικέλιο 70/30
Η Prosaic Steel προμηθεύει σωλήνες από χαλκό-νικέλιο 70/30 με λεία εσωτερική επιφάνεια, υψηλότερης ποιότητας, αυστηρά ελεγμένους για να διασφαλιστεί η καταλληλότητά τους για τις απαιτητικές απαιτήσεις συμπυκνωτών και εναλλακτών θερμότητας. Αυτοί οι σωλήνες από χαλκό-νικέλιο έχουν την υψηλότερη αντοχή στη ρωγμάτωση λόγω τάσης-διάβρωσης. Αυτοί οι σωλήνες είναι διαθέσιμοι σε διάφορες εξωτερικές διαμέτρους, πάχη τοιχώματος και σκληρύνσεις για να καλύψουν τις απαιτήσεις. Η ανώτερη διαστατική έλεγχος με καθορισμένες μηχανικές ιδιότητες προσφέρει απρόσκοπτη λειτουργία και εξοικονόμηση κόστους. |
|
| Πρότυπα |
| Σωλήνας Χαλκού-Νικελίου 90/10 |
Πρότυπο |
BS2871 μέρος 3 |
ASTM B-111 |
IS 1545 |
JIS H 3300 |
NFA 51 102 |
| Σύμβολο |
CN 102 |
C 70600 |
CuNi10Fe1 |
C7060 |
CuNi10Fe1Mn |
| Σωλήνες από Χαλκό-Νικέλιο 70/30 |
Πρότυπο |
BS2871 μέρος 3 |
ASTM B-111 |
IS 1545 |
JIS H 3300 |
NFA 51 102 |
| NFA 51 102 |
CN 107 |
C 71500 |
CuNi30Mn1Fe |
C 7150 |
CuNi30Mn1Fe |
Διαστατικό Εύρος
Εξωτερική Διάμετρος - 4,00 έως 22,00 mm
Πάχος Τοιχώματος - Μεταξύ 0,15mm και 1,50 mm
Μήκος έως 6 μέτρα
Τελικές Εφαρμογές
Εναλλάκτες Θερμότητας, Ψύκτες Λαδιού, Ψυγεία, Μονάδες Παραγωγής Ηλεκτρικής Ενέργειας Υψηλής Ισχύος, Ναυπηγική & Ναυπηγικές Επισκευές, Συμπυκνωτές, Πλατφόρμες Πετρελαίου σε Θάλασσα, Σωλήνες Εξατμιστήρων, Σωλήνες Σύνδεσης κ.λπ.
| Σωλήνες Χαλκού-Νικελίου 95/5 & 90/10 για Θαλάσσιες Εφαρμογές |
| Αυτοί οι σωλήνες και οι σωληνώσεις από χαλκό-νικέλιο για θαλάσσιες εφαρμογές είναι πολύ σημαντικοί για όλους τους βιομηχανικούς τομείς. Η εταιρεία έχει εμπειρία σε αυτούς τους τομείς και είναι σε θέση να προμηθεύει αυτούς τους σωλήνες σύμφωνα με τα περισσότερα διεθνή πρότυπα και ειδικές απαιτήσεις πελατών. |
|
|
Χημική Σύνθεση
Κατηγο-
ρία |
Κατηγορία |
Χημική Σύνθεση (%) |
Σχετικά Πρότυπα |
| Cu |
Zn |
Pb |
Fe |
P |
Sn |
Ni |
Mn |
Al |
As |
Άλλα |
ISS |
KS |
JIS |
ASTM |
BS |
DIN |
| Σωλήνας Cu-Ni |
1 |
υπόλοιπο. |
1,00 μέγ. |
0,05 μέγ. |
1,3-1,7 |
- |
- |
4,8-6,2 |
0,3-0,8 |
- |
- |
|
IS:15
45
CuNi5
Fe |
D 5301 C7040 |
CuNi
95+5
7040 |
B 111
C70400 |
2871
CN101 |
1785
CuNi
5Fe |
| 2 |
υπόλοιπο. |
1,00 μέγ. |
0,05 μέγ. |
1,0-1,8 |
- |
- |
9,0-11,0 |
1,0-μέγ. |
- |
- |
|
IS:15
45 CuNi
10Fe1 |
C 7060 |
CuNi
90:10
C 7060 |
C
70600 |
CN102 |
CuNi
10Fe |
Μηχανικές Ιδιότητες
Κατηγο-
ρία |
Σκληρότητα |
Ονομασία |
Κράμα Cu
Αριθμός UNS. |
Δοκιμή εφελκυσμού |
| Εξωτερική διάμετρος (mm) |
Πάχος (mm) |
Αντοχή εφελκυσμού Kgf/mm2 |
Επιμήκυνση (%) |
Αντοχή διαρροής (kg/mm2) |
| Σωλήνας Χαλκού-Νικελίου |
061 |
Ανευπωμένος |
C70400 |
5-250mm |
0,8-10 |
27(260) |
9(85) |
|
| H55 |
Ελαφρά έλξη |
C70400 |
5-250mm |
0,8-10 |
28(275) |
- |
21(205) |
| 061 |
Ανευπωμένος |
C70600 |
5-250mm |
0,8-10 |
28(275) |
- |
11(105) |
| H55 |
Ελαφρά έλξη |
C70600 |
5-250mm |
0,8-10 |
32(310) |
- |
25(240) |
|
|
Σωλήνες Χαλκού-Νικελίου 90/10 για Εναλλάκτες Θερμότητας & Συμπυκνωτές
Αυτοί οι σωλήνες και οι σωληνώσεις από χαλκό-νικέλιο για Εναλλάκτες Θερμότητας & Συμπυκνωτές είναι πολύ σημαντικοί για όλους τους βιομηχανικούς τομείς. Η εταιρεία έχει εμπειρία σε αυτούς τους τομείς και είναι σε θέση να προμηθεύει αυτούς τους σωλήνες σύμφωνα με τα περισσότερα διεθνή πρότυπα και ειδικές απαιτήσεις πελατών.
Σωλήνες Χαλκού-Νικελίου 90/10 για Αυτοκινητοβιομηχανίες
Η Μετάβαση σε Σωληνώσεις Χαλκού-Νικελίου
Ο χαλκός είχε αποδειχθεί από τις πρώτες ημέρες ότι είχε πολλά καλά χαρακτηριστικά. Ήταν εύκολο να λυγίσει και είχε πολύ υψηλή αντοχή στη διάβρωση, αλλά υπήρχε ανησυχία για τη χαμηλή αντοχή του στην κόπωση λόγω διάβρωσης. Όταν εισήχθη το κράμα χαλκού-νικελίου, παρουσίασε αντοχή στη διάβρωση παρόμοια με τον χαλκό, υψηλότερη γενική αντοχή και καλύτερη αντοχή στην κόπωση. Η καλή μορφοποιησιμότητα επιτρέπει την ευκολία φουσκώματος και κάμψης, και παρόλο που το κόστος του μετάλλου είναι μεγαλύτερο από αυτό των εναλλακτικών χαλύβδινων, ο χαλκός-νικέλιο είναι πολύ ελκυστικός λόγω της επιπλέον διάρκειας ζωής του, της απρόσκοπτης εγκατάστασης και των χαρακτηριστικών ασφάλειας/αξιοπιστίας.
Ιδιότητες Σωληνώσεων Φρένων από Χαλκό-Νικέλιο
Το κράμα χαλκού-νικελίου που χρησιμοποιείται για σωληνώσεις φρένων συνήθως περιέχει 10% νικέλιο, με προσθήκες σιδήρου και μαγγανίου 1,4% και 0,8% αντίστοιχα. Το προϊόν συμμορφώνεται με το ASTM B466 (American Society for Testing and Materials), το οποίο καθορίζει διαστάσεις, αντοχή εφελκυσμού και αντοχή διαρροής. Η μορφοποιησιμότητα και η εσωτερική καθαρότητα συμμορφώνονται με τις προδιαγραφές SAE J527, ASTM A254 και SMMT C5B (Society of Motor Manufacturers and Traders). Επίσης, το κράμα πληροί τις απαιτήσεις για συγκράτηση πίεσης, κατασκευή και αντοχή στη διάβρωση για ISO 4038 (International Standards Organization) και SAE J1047.
| Ανοχή Διαστάσεων |
|
| |
|
| Υλικό |
Αντοχή Εφελκυσμού 1000 psi (MPa) |
Αντοχή Διαρροής 0,5% Επιμήκυνση υπό Φορτίο 1000 psi (MPa) |
Επιμήκυνση % σε 2 ίντσες. |
Αντοχή Κόπωσης (10x7 κύκλοι) 1000 psi (MPa) |
Πίεση Θραύσης* 1000 psi (MPa) |
| Χάλυβας με Συγκόλληση Χαλκού |
48-55 (0,330-0,380) |
28-34 (0,190-0,235) |
30-40 |
30 (
0,210) |
19,5
(0,135) |
| C12200-Χαλκός αποξειδωμένος με φώσφορο |
32-38 (0,220-0,265) |
10-14 (0,070-0,100) |
45-60 |
10
(0,070) |
12 (
0,083) |
| C70600-Χαλκός Νικέλιο 90-10 |
48-54 (0,330-0,370) |
16-22 (0,110-0,150) |
40-55 |
15
(0,100) |
19 (
0,130) |
Το κράμα C70600 συνήθως παρέχεται ως σωλήνας επανα-ελασης σε ανευπωμένη κατάσταση. Ο συνδυασμός αντοχής και καλής ολκιμότητας προσφέρει εξαιρετική μορφοποιησιμότητα.
Καθώς ο χαλκός-νικέλιο είναι μαλακότερος από τον χάλυβα, αρχικά υπήρχε ο φόβος ότι η τριβή μπορεί να αποτελέσει πρόβλημα. Η εμπειρία έχει δείξει ότι αυτό δεν συμβαίνει.
Αντοχή στη Διάβρωση
Για πολλά χρόνια πριν από την εφαρμογή του ως υλικό σωληνώσεων φρένων, το κράμα C70600 χρησιμοποιούνταν σε πλοία, συμπυκνωτές σταθμών παραγωγής ηλεκτρικής ενέργειας και υδραυλικές γραμμές σε δεξαμενόπλοια, και είχε επιδείξει εξαιρετική αντοχή σε αλμυρές συνθήκες. Οι πρώτες δοκιμές αποκάλυψαν ότι ο χαλκός-νικέλιο έχει σχεδόν την ίδια αντοχή στην πίεση θραύσης με τον χάλυβα. Στις δοκιμές, ωστόσο, όταν εκτίθεται σε αλατούχο ψεκασμό για πάνω από 180 ημέρες, η αντοχή θραύσης του χάλυβα μειώνεται σημαντικά. Το κράμα χαλκού παραμένει σταθερά ανθεκτικό.
Για σωλήνες καλυμμένους με υγρό, αλμυρό λασπόψωμο για έξι μήνες, ο συγκολλημένος χάλυβας διαβρώθηκε σοβαρά με αποτέλεσμα τη διάτρηση του τοιχώματος του σωλήνα. ενώ, μόνο επιφανειακή γενική διάβρωση βρέθηκε στους σωλήνες χαλκού-νικελίου. Το ISO 4038 και το SAE J1047 περιλαμβάνουν μια απαίτηση αντοχής στη διάβρωση που αναφέρεται στο ISO 3768, ζητώντας ελάχιστη πίεση θραύσης 110 MPa μετά από 96 ώρες σε ουδέτερο αλατούχο ψεκασμό. Οι σουηδικές απαιτήσεις περιλαμβάνουν αντοχή τουλάχιστον ίση με 25% ψευδάργυρο. Σε όλες τις περιπτώσεις, το κράμα C70600 υπερβαίνει εύκολα την απαιτούμενη αντοχή στη διάβρωση.
Οι σωληνώσεις φρένων από χαλκό-νικέλιο παρέχουν ανώτερη αξιοπιστία και διασφαλίζουν τόσο στους κατασκευαστές όσο και στους ιδιοκτήτες οχημάτων βελτιωμένη ανθεκτικότητα για αποτελεσματική μακροχρόνια λειτουργία του συστήματος πέδησης.
| Ράβδοι Χαλκού-Νικελίου 90/10 και 95/5 |
|
Ράβδοι Χαλκού-Νικελίου για 90/10
| Χημικές Ιδιότητες |
| Pb |
0,05 Μέγ. |
| Fe |
1,00 - 1,80 |
| Mn |
1,00 Μέγ. |
| Zn |
1,00 Μέγ. |
Cu + Ag Υπόλοιπο Ni + Co 9,00 - 11,00
Μηχανικές Ιδιότητες
Ελαφρά Έλξη |
| Δοκιμή Πλατύνσεως |
Απαιτείται. (Μετά το 'Ο') |
| U.T.S. ksi |
45,00 Μίν. |
| Y.S. στο 0,5% Επιμ. ksi |
35,00 Μίν. |
Δοκιμή Επέκτασης 30% στις 60 μοίρες Απαιτείται. (Μετά το 'Ο')
| Ανευπωμένη Σκληρότητα |
| Δοκιμή Πλατύνσεως |
Απαιτείται. |
| Μέγεθος Κόκκου στα 75 X mm Μέσο. |
0,010 - 0,045 |
| U.T.S. ksi |
40,00 Μίν. |
| Y.S. στο 0,5% Επιμ. ksi |
15,00 Μίν. |
Δοκιμή Επέκτασης 30% στις 60 μοίρες Απαιτείται.
|
|
Ράβδοι Χαλκού-Νικελίου για 95/5
| Χημικές Ιδιότητες |
| Sn |
0,10 Μέγ. |
| Pb |
0,05 Μέγ. |
| Ni |
4,00 - 5,00 |
| Fe |
0,10 Μέγ. |
| Mn |
0,25 Μέγ. |
| As |
0,10 Μέγ. |
| Cu + Ag |
95,00 - 96,000 |
| Sb |
0,01 Μέγ. |
| Bi |
0,0025 Μέγ. |
Οξυγόνο (O2) 0,08 Μέγ.
Μηχανικές Ιδιότητες
Ανευπωμένος |
| U.T.S. MPa |
216 - 275 (Λωρίδα κομμένη από σωλήνα δακτυλίου) |
| %Επιμήκυνση στα 5,65 τετρ. ρίζα Γ.Μ. |
40,00 Μίν. (Λωρίδα κομμένη από σωλήνα δακτυλίου) |
| Δοκιμή Πλατύνσεως |
Απαιτείται. |
| Δοκιμή Κάμψης |
Απαιτείται. (180 μοίρες κλειστή) |
|
|
|
Πηνία Χαλκού-Νικελίου
Οι σωληνώσεις φρένων από χαλκό-νικέλιο παρέχουν ανώτερη αξιοπιστία και διασφαλίζουν τόσο στους κατασκευαστές όσο και στους ιδιοκτήτες οχημάτων βελτιωμένη ανθεκτικότητα για αποτελεσματική μακροχρόνια λειτουργία του συστήματος πέδησης. Πηνία Διαθέσιμα σε 5μ, 10μ & 15μ.
